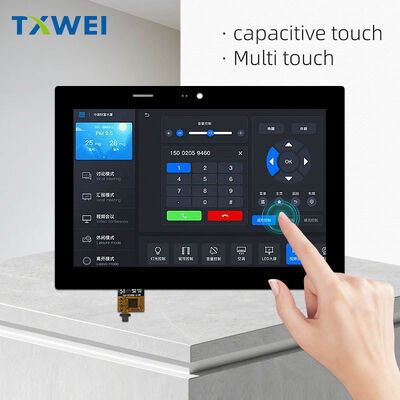

8인치 용량 터치 스크린 LCD 스크린 MIPI 인터페이스 1200 * 1920 보안 디스플레이 플랜트 빛 제어 디스플레이 모듈

MOQ:	1
가격:	협상 가능
배송 기간:	7-16일
결제 방법:	L/C,D/A,D/P,T/T
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

TXWEI

CE FCC ROHS

모델 번호

TXW800042B0-YLT

픽셀 수:

1200*1920

보는 방향:

표시 인터페이스:

MIPI 4레인

500 니트

활성 영역:

107.64*17222

외곽선 크기:

137.61*197.06*4.5mm

작동 온도:

-10+60℃

보관 온도:

-20+70 0

31개 핀

터치 기술:

터치 인터페이스:

터치 IC:

GT1151QM

강조하다:

8인치 용량 터치 LCD 화면

MIPI 인터페이스 보안 디스플레이 모듈

TFT LCD 플랜트 조명 제어 디스플레이

제품 설명

TXW800042B0-YLT

8.0" WQXGA+ TFT LCD (통합 CTP 포함)

1200 x 1920 · 4-Lane MIPI · 500cd/m² · 2.80mm LCM · G+G 정전식 터치 · 전방향 시야각제품 철학

TXW800042B0-YLT는 디스플레이 모듈의 가능성에 대한 근본적인 재고를 나타냅니다. 단순히 터치 패널이 부착된 화면이 아닙니다. 이는 디스플레이, 터치, 조명이 하나의 일관된 엔티티로 설계된 통합 광전자 시스템입니다.

이 모듈은 현대 휴대용 전자기기의 특정 설계 긴장, 즉 픽셀 밀도 증가와 물리적 두께 감소 사이의 충돌을 해결합니다. LCM만 2.80mm이고 터치 통합 시 총 두께는 4.85mm로, 5년 전에는 비현실적이었을 폼팩터를 달성하면서 세로 방향 8.0인치 대각선에 230만 개의 개별 주소 지정 가능한 픽셀을 제공합니다.

디스플레이 아키텍처

픽셀 매트릭스

활성 매트릭스는 1200개의 열과 1920개의 행으로 구성된 박막 트랜지스터를 사용하며, 각 트랜지스터는 RGB 수직 스트라이프 서브픽셀 트라이어드를 제어합니다. 0.0299mm 수평 및 0.0897mm 수직 피치는 일반적인 휴대용 시청 거리(약 40~60cm)에서 타이포그래피 개선에 충분한 픽셀 밀도를 제공하며, 4K급 해상도의 계산 및 전력 페널티가 없습니다.

107.64mm x 172.22mm 활성 영역은 10:16 종횡비를 차지합니다. 이 방향은 수직 정보 밀도를 우선시하며, 이는 문서 중심 애플리케이션, 스크롤 인터페이스 및 높이가 정보 계층 구조를 전달하는 세로 모드 계측 장치에 모듈을 배포하려는 의도를 반영한 결정입니다.

광학 모드

일반적으로 검은색 투과 작동은 두 가지 뚜렷한 이점을 제공합니다. 첫째, 전원이 꺼진 상태는 깊고 빛을 흡수하는 표면(기능적으로 중성 밀도 필터)을 제공하여 유휴 상태에서의 전력 소비를 줄이고 주변 조명에서의 대비를 향상시킵니다. 둘째, 액정층의 전압 의존적 광 회전은 일반적으로 흰색 대안보다 인간의 휘도 인식과 더 잘 일치하는 감마 응답을 생성하며, 특히 20% 미만의 디지털 구동 영역에서 중요합니다.

시야각 특성

모든 시계 방향 시야각 기술은 기존 TFT 설계의 방향 비대칭성을 제거합니다. 광학 스택(편광판, 지연 필름, 액정층, 두 번째 편광판)은 허용 가능한 대비 원뿔이 방위각 360도 전체에 걸쳐 균일하게 확장되도록 설계되었습니다. 이는 단순한 보상 필름 스태킹이 아닌, 제어된 사전 기울기 각도 분포 및 이중 도메인 또는 다중 도메인 액정 정렬을 통해 달성됩니다.

실질적인 결과: 공유 시청 환경(의료 카트, 산업용 패널 또는 게임용 휴대용 장치)에 장착된 장치는 관찰자 위치에 관계없이 동일한 색상과 대비를 제공합니다. 색상 반전 없음. 감마 이동 없음. 비스듬한 각도에서의 휘도 감소 없음.

터치 통합

구조 설계

정전식 터치 패널은 G+G(유리+유리) 아키텍처를 사용합니다: 1.1mm 팬더 유리 커버 렌즈, 0.20mm SCA 광학 본딩층, 패턴화된 ITO 또는 금속 메쉬 전극이 있는 0.55mm 센서 유리, 디스플레이 표면에 라미네이팅된 두 번째 0.20mm SCA층. 총 터치 스택 두께: 1.85mm ± 0.15mm(보조 재료 제외).

이 구조는 절대적인 얇기보다 내구성과 광학적 선명도를 우선시합니다. 1.1mm 커버 유리는 750g 하중에서 ≥7H 표면 경도를 제공하여 키 스크래치, 스타일러스 압력 및 현장 환경에서의 우발적인 마모를 견딜 수 있습니다. SCA(Solid Clear Adhesive)층은 개스킷 본딩 대안에서 프레넬 반사 및 시차 오류를 유발하는 공기 간극을 제거합니다.

센서 특성

GT1151QM 컨트롤러는 장갑 및 젖은 손 작동 모드를 지원하는 5점 동시 추적을 지원합니다. 이는 마케팅 기능이 아니라 엔지니어링 필수 사항입니다. 의료 종사자는 라텍스 또는 니트릴 장갑을 착용하고 장치를 작동하며, 산업 작업자는 습하거나 오염된 손으로 작업하며, 야외 사용자는 비와 결로를 만납니다.

컨트롤러는 1.8V 로직 레벨의 I2C를 통해 통신하며, 별도의 2.8V 아날로그 전원을 사용합니다. 인터럽트 기반 보고(CTP_INT 핀)는 호스트 프로세서의 폴링 오버헤드를 제거하여 시스템 전력 소비를 줄이고 터치 지연 시간을 개선합니다. 전용 리셋 라인(CTP_RST)은 전체 시스템 재부팅 없이 컨트롤러 복구를 가능하게 합니다.

광학 통합

터치 패널에는 특정 스펙트럼 특성을 가진 IR 검은색 반투명 필터 영역이 포함되어 있습니다: 550nm 가시광선 파장에서 5~15% 투과율, 850nm 적외선에서 80% 이상 투과율. 이를 통해 디스플레이 미학을 손상시키지 않고 커버 유리 뒤에서 근접 감지 또는 주변광 감지가 가능합니다. 센서 영역은 사용자에게 균일한 검은색으로 보이지만 IR 송신기 및 수신기에 투명하게 유지됩니다.

인터페이스 설계

MIPI DSI 구현

4-레인 MIPI DSI 인터페이스는 레거시 병렬 RGB 및 LVDS 표준에서 의도적으로 벗어난 것입니다. 각 데이터 레인은 전용 클럭 쌍 CLKP/CLKN과 함께 완전 차동 쌍(D0P/D0N ~ D3P/D3N)으로 작동합니다. 이 아키텍처는 고유한 공통 모드 노이즈 제거 기능을 제공하여 전자기적으로 열악한 환경(셀룰러 트랜시버, 스위칭 전원 공급 장치 및 모터 드라이브 근처)에서 안정적인 작동을 가능하게 합니다.

직렬 프로토콜은 전원, 접지 및 백라이트를 포함하여 총 31개의 핀으로 줄어들어 병렬 대안의 40개 이상과 비교됩니다. 이 감소는 직접적으로 더 작은 커넥터, 더 간단한 PCB 라우팅 및 더 적은 플렉스 케이블 부피로 이어집니다. 모든 밀리그램과 입방 밀리미터가 설계 비용을 차지하는 휴대용 장치의 경우 이러한 절감은 사소하지 않습니다.

핀 구성

31핀 FPC는 기능적으로 관련된 신호를 교대 접지 리턴과 함께 그룹화합니다:

핀 1-3: LEDA (백라이트 양극, 3중 중복)
핀 5-8: LEDK (백라이트 음극, 4중 리턴)
핀 11-12: D2P/D2N (MIPI 데이터 레인 2)
핀 14-15: D1P/D1N (MIPI 데이터 레인 1)
핀 17-18: CLKP/CLKN (MIPI 클럭)
핀 20-21: D0P/D0N (MIPI 데이터 레인 0)
핀 23-24: D3P/D3N (MIPI 데이터 레인 3)

9, 10, 13, 16, 19, 22, 25, 28의 접지 핀은 고속 차동 쌍 간의 리턴 경로 및 차폐를 제공합니다. NC 핀(4, 26)은 향후 인터페이스 확장 또는 테스트 액세스를 위해 위치를 예약합니다.

전원 아키텍처

전압 레일

모듈에는 세 가지 별도의 공급 도메인이 필요합니다:

IOVCC (1.65V – 3.3V): 넓은 호환성을 갖춘 I/O 로직 공급. 최소 1.65V는 최신 저전압 SoC에 직접 인터페이스할 수 있도록 하며, 최대 3.3V는 레벨 변환 없이 레거시 3.3V 로직 패밀리를 수용합니다.

VDD (2.8V – 3.3V): 코어 DC/DC 컨버터 입력. 내부 차지 펌프는 이 단일 레일에서 모든 TFT별 전압(VGH (~18V, 게이트 ON), VGL (~-8V, 게이트 OFF), VSP/VSN(아날로그 참조), VCOM(공통 전극))을 생성합니다.

CTP_VDD (2.8V): 디스플레이 전원에서 분리된 전용 터치 컨트롤러 아날로그 공급으로, 정전식 감지 채널에 스위칭 노이즈가 커플링되는 것을 방지합니다.

시퀀싱 요구 사항

HX8279D 드라이버 IC는 래치업을 방지하고 안정적인 초기화를 보장하기 위해 엄격한 전원 켜기 시퀀싱을 시행합니다:

VDD가 작동 임계값까지 상승
RESETB가 지정된 최소 시간 동안 낮게 어설션됨
VGL이 VGH 전에 생성됨(VDD 및 VSP가 동시에 시작될 때 기생 SCR 활성화를 방지하기 위해 VGL과 GND 사이에 쇼트키 다이오드 보호)
VGL 안정화 후 VGH 램프
MIPI 인터페이스가 초기화 코드를 수신하는 고속 모드로 진입
GOA MUX 및 타이밍 레지스터가 리셋 해제 후 50ms 이내에 기록됨
디스플레이 출력 활성화, 공장 기본 감마로 첫 번째 프레임 표시

전원 차단 시퀀싱은 이 순서를 반대로 하며, STBYB 어설션이 제어된 종료를 트리거합니다. 내부 상태 머신이 레일 시퀀싱을 자율적으로 관리하여 외부 전원 관리 복잡성을 줄입니다.

조명 시스템

LED 배열

107.64mm x 172.22mm 활성 영역 전체에 균일한 백라이트를 제공하는 엣지 라이팅 구성의 27개의 흰색 LED. 배열은 8.4V–9.6V 순방향 전압과 225mA의 일반 전류로 작동하여 디스플레이 및 터치 스택을 통해 500 cd/m²의 휘도를 생성합니다.

엣지 라이팅 접근 방식(하나 이상의 패널 가장자리에 배치된 LED, 반사 캐비티를 통해 안내되고 디퓨저 필름을 통해 추출되는 빛)은 직접 백라이팅으로는 달성할 수 없는 2.80mm LCM 두께를 달성합니다. 절충점은 절대적인 휘도입니다. 500 cd/m²는 실내 및 적당한 실외 사용에는 충분하지만 직사광선 가독성을 위해서는 향상이 필요합니다.

수명 특성

LED 수명은 32mA/LED에서 측정 시 초기 밝기의 50%까지 30,000시간으로 지정됩니다. 이 지표는 치명적인 고장이 아닌 실제 성능 저하를 반영합니다. 백라이트는 점진적으로 어두워져 수명 종료를 갑작스러운 어둠이 아닌 시각적 표시로 제공합니다.

사양은 LED당 37mA 이상의 작동 전류가 성능 저하를 가속화한다고 명시적으로 경고합니다. 이러한 투명성은 정보에 입각한 열 및 전기 설계를 가능하게 합니다. 적절한 전류 조절, 충분한 방열판, 그리고 아마도 가장 중요한 것은 최대 출력 대신 중간 수준으로 기본 설정되는 사용자 조절 가능한 밝기 제어를 구현하십시오.

환경 인증

여섯 가지 인증 테스트가 환경 복원력을 검증합니다:

고온 보관 (+70°C, 96시간): 전기 작동 없이 열 스트레스 하에서 재료 안정성과 씰 무결성을 검증합니다. 테스트 후 기능 검증은 누락된 세그먼트, 단락된 픽셀 또는 디스플레이 성능 저하가 없음을 확인합니다.

저온 보관 (-20°C, 96시간): 콜드 스타트 기능 및 재료 유연성을 보장합니다. 일반 디스플레이는 이러한 온도에서 액정 점도 증가 및 응답 시간 감소를 겪지만, 이 모듈은 작동 준비 상태를 유지합니다.

고온 작동 (+60°C, 96시간): 최대 정격 온도에서의 완전 전기 작동. 디스플레이는 열 폭주, 색상 이동 또는 조기 LED 성능 저하 없이 모든 기능 매개변수를 유지해야 합니다. 작동 열 스트레스 하에서의 액정 누출은 자동 실패로 간주됩니다.

저온 작동 (-10°C, 96시간): 추운 환경에서의 실시간 성능을 검증합니다. 저온 기포(유리 기판과 액정 충전물 간의 차동 열 수축으로 인해 발생)는 엄격히 금지됩니다. 엔드 씰 느슨해짐 및 프레임 무지개 효과도 마찬가지로 허용되지 않습니다.

고온/습도 보관 (50°C, 90%RH, 96시간): 습기 침투 및 부식 메커니즘을 가속화합니다. 모듈은 열대 또는 통제되지 않은 창고 환경에서 씰 무결성 및 전기 절연을 유지해야 합니다.

열 충격 사이클링 (10 사이클, -10°C ~ +60°C, 30분 유지): 유리, 금속, 폴리머 및 접착 재료 간의 열팽창 계수 불일치를 노출시킵니다. 프레임 무지개 효과 및 씰 실패는 자동 거부 기준입니다.

기계적 통합

모듈 치수

LCM은 114.60mm x 184.10mm x 2.80mm입니다. 터치 통합 시 총 두께는 4.85mm ± 0.2mm로 증가합니다. 터치 패널은 디스플레이 활성 영역을 각 면당 약 0.4mm씩 오버행합니다(108.44mm x 173.02mm 가시 영역 대 107.64mm x 172.22mm 디스플레이 활성 영역). 이는 라미네이션 공차를 수용하고 완전한 터치 커버리지를 보장합니다.

커버 유리 기능

1.1mm 팬더 유리 커버 렌즈에는 다음이 포함됩니다:

AF(지문 방지) 코팅: 얼룩 가시성과 청소 빈도를 줄이는 소유성 표면 처리
검은색 인쇄 테두리: 접착선, 센서 트레이스 및 가장자리 불연속성을 사용자 시야에서 숨김
IR 반투명 영역: 터치 통합 섹션에서 설명한 대로
보호 필름: 제조 중 적용되며 통합업체가 최종 조립 전에 제거

FPC 설계

디스플레이 FPC는 0.50mm 피치, 31개 위치로 하단 가장자리에서 빠져나오며, FH26-31S-0.3SHW(10) 커넥터 또는 동급 제품과 호환됩니다. 터치 FPC는 I2C 인터페이스용 8개 위치로 별도로 빠져나옵니다. 두 FPC 모두 고속 MIPI 신호가 정전식 터치 감지 채널에 커플링되는 것을 방지하기 위해 양면 모두에 전자기 차폐 필름이 포함되어 있습니다.

강철 보강판(두께 0.2mm)은 커넥터 영역에 기계적 지지대와 전기적 접지를 제공합니다. CTP FPC에는 보호 필름 제거용 풀 탭이 포함되어 있어 조립 중 접착제 잔여물 및 오염을 방지하는 작은 디테일입니다.

응용 분야

의료 기기

1670만 색상 깊이, OTP의 안정적인 감마 보정, 장갑 호환 터치는 환자 모니터, 휴대용 초음파 및 휴대용 진단 도구의 요구 사항을 충족합니다. 세로 방향은 생체 신호 추세 표시 및 세로 환자 데이터 검토에 적합합니다.

산업용 인간-기계 인터페이스

넓은 온도 작동(-10°C ~ +60°C), MIPI 차동 신호를 통한 강력한 EMI 내성, 7H 표면 경도는 공장 현장의 현실을 반영합니다. 디스플레이는 높은 주변광 조건에서 보호 커버 유리를 통해 가독성을 유지합니다.

휴대용 게임 및 엔터테인먼트

높은 픽셀 밀도와 빠른 응답 시간은 몰입감 있는 경험을 선사합니다. 슬림한 프로파일은 장시간 세션 동안 손의 피로를 줄이는 인체 공학적 설계를 가능하게 합니다. 전방향 시야각은 공유 장치를 사용하는 멀티플레이어 시나리오를 지원합니다.

자동차 내부

세로 방향은 센터 콘솔 정보 디스플레이 및 뒷좌석 엔터테인먼트에 적합합니다. 넓은 온도 인증은 사막 주차부터 북극 냉간 시동까지의 객실 온도 극한을 해결합니다. MIPI 호환성은 최신 자동차 인포테인먼트 프로세서와의 통합을 단순화합니다.
