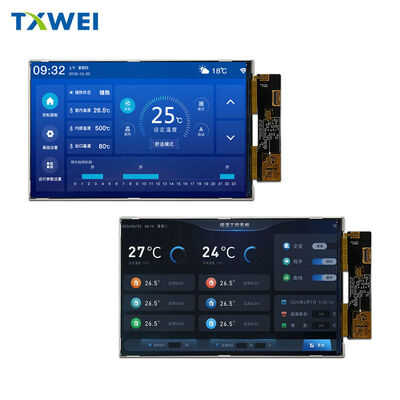

8인치 디스플레이 1200*1920 보안 장비 디스플레이 MIPI 인터페이스 LCD 모듈 디스플레이 선택적 터치스크린

MOQ:	1
가격:	협상 가능
배송 기간:	7-16일
결제 방법:	L/C,D/A,D/P,T/T
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

TXWEI

CE FCC ROHS

모델 번호

TXW800042B0

픽셀 수:

1200*1920

보는 방향:

표시 인터페이스:

MIPI 4레인

500 니트

활성 영역:

107.64*17222

외곽선 크기:

114.6*184.1*2.8mm

작동 온도:

-10+60℃

보관 온도:

-20+70 0

31개 핀

강조하다:

8인치 MIPI LCD 디스플레이 모듈

1200x1920 tft LCD 스크린

터치스크린 보안 장비 디스플레이

제품 설명

✦ TXW800042B0 ✦

8.0인치 울트라 슬림 WQXGA+ 디스플레이 모듈

➤ 1200x1920 해상도 · 4레인 MIPI DSI · 550 cd/m² · 2.8mm 두께 · 전방향 보기

◆◆◆ 휴대용 시각적 우수성을 재정의하는 디스플레이 ◆◆◆

모든 밀리미터가 중요하고 모든 픽셀이 중요한 세상에서 TXW800042B0은 타협를 거부하는 디자이너를 위한 궁극의 8.0인치 디스플레이 솔루션으로 등장합니다. Shenzhen Tianxianwei Technology에서 엔지니어링한 이 걸작은 1200xRGBx1920 해상도를 제공합니다. 이는 놀라운 선명도의 230만 픽셀이며, 믿을 수 없을 정도로 얇은 2.80mm 전체 두께의 속도로 24비트 색상 정보를 전송하는 4개의 완전 차동 데이터 쌍.

차세대 태블릿, 프리미엄 휴대용 진단 장치, 몰입형 휴대용 게임 콘솔 또는 정교한 산업용 HMI 패널을 제작하든 이 디스플레이는 제품을 평범함에서 특별함으로 변화시킵니다. RGB 수직 스트라이프 픽셀 아키텍처는 의료 영상의 요구 사항을 충족하는 색상 충실도를 보장하며, 550 cd/m² 밝기는 더 낮은 화면을 능가하는 주변광 문제를 극복합니다.

◆◆◆ 시선을 사로잡는 시각적 성능 ◆◆◆

▪ 타협 없는 해상도

는 1200 가로 x 1920 세로 픽셀 매트릭스는 표준 HD 디스플레이를 훨씬 뛰어넘는 중요한 도약입니다. 0.0299mm x 0.0897mm 픽셀 피치를 통해 TXW800042B0은 일반적인 시청 거리에서 개별 픽셀이 보이지 않는 픽셀 밀도를 달성하여 현대 사용자가 요구하는 부드러운 타이포그래피, 선명한 아이콘 및 사진과 같은 사실감을 제공합니다.

는 107.64mm x 172.22mm 활성 영역은 세로로 최적화된 10:16 종횡비를 제공하며, 문서 읽기, 세로 스크롤 인터페이스 및 높이가 너비보다 중요한 휴대용 애플리케이션에 완벽하게 적합합니다. 이것은 단순한 디스플레이가 아니라 가장 야심찬 시각적 디자인을 위한 캔버스입니다.

▪ 모든 시간 보기 — 모든 각도에서 완벽하게

디스플레이 시야각에 대해 알고 있는 모든 것을 잊으십시오. TXW800042B0은 모든 시간 보기 기술을 특징으로 합니다. 이는 모든 가능한 시청 방향의 속도로 24비트 색상 정보를 전송하는 4개의 완전 차동 데이터 쌍.

사용자가 장치를 왼쪽, 오른쪽, 위, 아래 또는 대각선 조합으로 기울이더라도 이미지는 그대로 유지됩니다. 색상 반전 없음. 감마 이동 없음. 대비 붕괴 없음. 이 360도 균일성은 단순한 사양이 아니라 역동적이고 예측 불가능한 환경에서 사용되는 제품에 대한 경쟁 우위입니다.

▪ 일반적으로 검정 — 깊고 풍부하며 진정한

는 일반적으로 검정색 투과형 TFT 활성 매트릭스 아키텍처는 색상을 돋보이게 하고 콘텐츠를 생생하게 만드는 진정한 검정색을 제공합니다. 어두운 환경에서 흐릿하게 보이는 일반 흰색 패널과 달리 이 디스플레이는 HDR 콘텐츠를 생생하게 만드는 그림자 디테일과 대비 비율을 유지합니다. 전용 HDR 처리 없이도 가능합니다.

◆◆◆ MIPI DSI — 현대적 우수성의 인터페이스 ◆◆◆

▪ 4레인 고속 차동 신호

TXW800042B0은 레거시 병렬 인터페이스를 버리고 4레인 MIPI DSI(디스플레이 직렬 인터페이스)를 채택했습니다. 이는 플래그십 스마트폰 및 프리미엄 태블릿에서 볼 수 있는 것과 동일한 고성능 차동 신호 표준입니다. 이것은 단순한 인터페이스 선택이 아니라 실질적인 엔지니어링 이점을 제공하는 전략적 결정입니다:

✓ EMI 내성
차동 쌍은 무선 트랜시버, 모터 드라이브 및 스위칭 전원 공급 장치의 공통 모드 노이즈를 거부하여 전자기적으로 적대적인 환경에서 안정적인 작동을 가능하게 합니다.

✓ 감소된 핀 수
병렬 RGB 또는 LVDS 솔루션의 40개 이상 핀에 비해 총 31개 핀으로 PCB 라우팅 및 커넥터 선택을 단순화합니다.

✓ 확장된 케이블 길이
MIPI의 강력한 신호는 신호 저하 없이 더 긴 플렉스 케이블 길이를 지원합니다. 이는 클램쉘, 슬라이더 또는 관절식 장치 아키텍처에 중요합니다.

✓ 낮은 전력 소비
직렬 전송은 본질적으로 다중 비트 병렬 버스에 비해 동적 전력 소모를 줄여 휴대용 애플리케이션에서 배터리 수명을 연장합니다.

▪ 핀 구성 — 깔끔하고 논리적이며 통합 준비 완료

31핀 FPC 커넥터는 엔지니어링 정밀도로 신호를 구성합니다:

◈ LEDA (1-3번 핀): 백라이트 양극 전원 입력 — 3중 중복 연결은 27개의 LED 배열에 걸쳐 균일한 전류 분포를 보장합니다.

◈ LEDK (5-8번 핀): 백라이트 음극 리턴 — 4개의 핀은 저항 손실과 열 집중을 최소화합니다.

◈ MIPI 데이터 레인: D0P/D0N, D1P/D1N, D2P/D2N, D3P/D3N — 최대 레인당 1Gbps의 속도로 24비트 색상 정보를 전송하는 4개의 완전 차동 데이터 쌍.

◈ MIPI 클럭: CLKP/CLKN — 전용 차동 클럭은 모든 작동 조건에서 정확한 데이터 샘플링을 보장합니다.

◈ RESET (27번 핀): 지능형 노이즈 필터링 기능이 있는 액티브 로우 하드웨어 리셋 — 사양보다 짧은 펄스는 잘못된 트리거를 방지하기 위해 자동으로 거부됩니다.

◈ 전원 레일: VDD 3.3V (DC/DC), VDD 1.8V (I/O), IOVCC 1.65-3.3V — 최신 SoC 및 애플리케이션 프로세서와의 유연한 전압 호환성.

◆◆◆ 전원 아키텍처 — 지능적이고 효율적이며 보호됨 ◆◆◆

▪ 다중 레일 정밀 전원 공급

TXW800042B0은 투자를 보호하고 시스템 설계를 단순화하는 정교한 전원 관리를 통합합니다:

◈ IOVCC (1.65V - 3.3V):
광범위한 I/O 전압 호환성을 통해 레벨 변환기 없이 1.8V, 2.5V 또는 3.3V 로직 패밀리에 직접 연결할 수 있어 BOM 비용 및 PCB 복잡성을 줄입니다.

◈ VDD (2.8V - 3.3V):
엄격한 규제 요구 사항이 있는 코어 DC/DC 컨버터 공급 장치. 내부 차지 펌프는 이 단일 입력에서 모든 TFT별 전압을 생성합니다.

◈ VGH (양극 게이트 드라이브): ~18V
외부 차지 펌프를 통해 내부적으로 생성 — TFT 픽셀 트랜지스터를 완전히 켜서 액정 전하 이동을 완료합니다.

◈ VGL (음극 게이트 바이어스): ~-8V
내부적으로 생성 — 픽셀 트랜지스터를 깊은 OFF 상태로 유지하여 깜박임 및 이미지 잔상을 유발하는 문턱 이하 누설을 방지합니다.

◈ VSP/VSN (아날로그 레일):
감마 참조 래더에 대한 양극 및 음극 공급 장치 — 패널 간 일관성을 위해 OTP를 통해 공장에서 트리밍됩니다.

▪ 중요 전원 시퀀싱 — 내장된 보호 기능

는 HX8279D 드라이버 IC는 래치업을 방지하고 안정적인 초기화를 보장하는 지능형 전원 켜기 시퀀싱을 구현합니다:

1단계: VDD가 작동 수준으로 상승
2단계: RESETB가 최소 시간 동안 낮게 유지되어 내부 상태 머신 리셋 트리거
3단계: VGL 음극 전압이 먼저 생성됨 (외부 쇼트키 다이오드 보호를 통해) — 기생 SCR 활성화를 방지하는 데 중요
4단계: VGL 안정화 후 VGH 양극 전압이 램프 업
5단계: MIPI 인터페이스가 고속 모드로 진입하여 초기 구성 코드 수신
6단계: GOA MUX 및 타이밍 레지스터는 리셋 해제 후 50ms 이내에 기록되어야 게이트 드라이버 초기화가 올바르게 이루어집니다.
7단계: 디스플레이 출력이 활성화되어 공장 기본 감마로 첫 번째 프레임 표시

이 순차적인 접근 방식은 경쟁 디스플레이에 필요한 복잡한 외부 전원 관리 회로를 제거하여 설계 위험을 줄이고 시장 출시 시간을 단축합니다.

◆◆◆ 백라이트 광채 — 내구성을 위해 엔지니어링됨 ◆◆◆

▪ 27개의 LED 엣지 라이팅 배열

통합 백라이트 시스템은 27개의 고효율 백색 LED를 신중하게 최적화된 엣지 라이팅 구성으로 사용합니다. 이것은 단순한 조명이 아니라 실제 성능을 위해 설계된 광학 엔지니어링입니다:

◈ 550 cd/m² 일반 밝기:
400-450 cd/m²의 일반적인 소비자 등급 디스플레이를 초과하여 사무실 조명, 차량 내부 및 적당한 실외 조건에서도 가독성을 보장합니다.

◈ ≥75% 균일도 (최소):
엄격한 광학 설계는 저렴한 대안에서 발생하는 "핫스팟"과 "어두운 모서리"를 방지합니다. 콘텐츠는 가장자리에서 가장자리까지 일관되게 밝게 표시됩니다.

◈ 8.4V - 9.6V 순방향 전압 범위:
적당한 규제 정확도를 가진 저렴한 부스트 컨버터를 수용합니다. 정밀 참조가 필요하지 않습니다.

◈ 225mA 일반 전류:
최적의 효율성과 열 관리의 균형. LED 배열은 확장된 신뢰성을 위해 열 설계 마진 내에서 편안하게 작동합니다.

▪ 30,000시간 LED 수명 — 오래 지속되도록 제작됨

는 50% 밝기까지 30,000시간(LED당 32mA 기준)으로 평가되어 일반적인 제품 수명을 훨씬 초과합니다. 맥락을 위해:

✓ 하루 8시간 사용 = 10년 이상 서비스
✓ 하루 16시간 사용 = 5년 이상 연속 작동
✓ 24/7 산업용 = 유지 보수 고려 전 3.4년

사양에는 작동 전류가 수명에 직접적인 영향을 미친다는 점이 명시되어 있습니다. 이는 정보에 입각한 열 및 전기 엔지니어링 결정을 내릴 수 있도록 하는 설계 정직성입니다. 적절한 전류 규제 및 열 관리를 구현하면 디스플레이는 서비스를 제공하는 제품보다 오래 지속될 것입니다.

◆◆◆ 기계적 마스터리 — 슬림하고 정밀하며 통합 가능 ◆◆◆

▪ 2.80mm 전체 두께 — 가능성을 재정의

단 2.80mm 전체 두께로 TXW800042B0은 기존 디스플레이 모듈로는 불가능했던 제품 설계를 가능하게 합니다:

✓ 초슬림 태블릿 휴대성에서 종이 노트북과 경쟁
✓ 웨어러블 진단 장치 화면 크기를 타협하지 않음
✓ 내장형 제어 패널 표준 벽면 플레이트 깊이에 맞음
✓ 휴대용 계측기 모든 그램과 밀리미터가 현장 사용성에 영향을 미침

▪ 원활한 통합을 위한 정밀 치수

모듈 풋프린트 114.60mm x 184.10mm는 컴팩트한 전체 치수를 유지하면서 접착, 개스킷 밀봉 또는 터치 패널 라미네이션을 위한 넉넉한 베젤 영역을 제공합니다. ±0.20mm의 중요 공차는 복잡한 고정 장치나 조정 메커니즘 없이 직접 장착할 수 있습니다.

는 하단 가장자리에서 나오는 FPC는 표준 ZIF 호환 피치를 사용하여 얇은 프로파일 인클로저에서 케이블 라우팅을 단순화합니다. 포함된 기계 도면은 인클로저 설계를 위한 포괄적인 치수 데이터를 제공합니다. 여기에는 다음이 포함됩니다:

◈ 활성 영역 위치 모듈 가장자리 대비
◈ FPC 굽힘 반경 안정적인 플렉스 수명을 위한 권장 사항
◈ LED 드라이버 회로 패드 외부 백라이트 제어를 위한 위치
◈ 터치 패널 통합 지침 (각 면당 0.3-0.5mm 오버행 권장)

◆◆◆ 신뢰성 검증 — 기대를 뛰어넘는 테스트 ◆◆◆

▪ 6가지 엄격한 환경 인증

TXW800042B0은 실제 배포 시나리오 전반에 걸쳐 성능을 검증하는 포괄적인 스트레스 테스트를 거칩니다:

◈ 고온 보관 (+70°C / 96시간):
비작동 조건에서 극한의 열 스트레스 하에서 재료 안정성과 씰 무결성을 검증합니다. 테스트 후 기능 확인은 누락된 세그먼트, 단락된 픽셀 또는 디스플레이 저하가 없음을 확인합니다.

◈ 저온 보관 (-20°C / 96시간):
표준 디스플레이가 액정 점도 증가 및 응답 시간 붕괴를 겪는 온도에서 콜드 스타트 기능과 재료 유연성을 보장합니다.

◈ 고온 작동 (+60°C / 96시간):
가장 까다로운 테스트 — 최대 정격 온도에서 완전한 전기 작동. 디스플레이는 열 폭주, 색상 이동 또는 조기 LED 저하 없이 모든 기능 매개변수를 유지해야 합니다. 작동 열 스트레스 하에서의 액정 누출은 자동 실패로 간주됩니다.

◈ 저온 작동 (-10°C / 96시간):
추운 환경에서 실시간 성능을 확인합니다. 차동 열 수축으로 인한 저온 기포는 엄격히 금지됩니다. 엔드 씰 느슨해짐 및 프레임 무지개 효과도 마찬가지로 허용되지 않습니다.

◈ 고온/습도 보관 (50°C 및 90%RH / 96시간):
습기 침투 및 부식 메커니즘을 가속화합니다. 모듈은 열대 또는 통제되지 않은 창고 환경에서 씰 무결성과 전기 절연을 유지해야 합니다.

◈ 열 충격 주기 (10 사이클: -10°C ~ +60°C):
모듈을 30분 동안 극한의 열 사이를 빠르게 전환합니다. 이는 유리, 금속, 폴리머 및 접착 재료 간의 열팽창 계수 불일치를 노출시킵니다. 프레임 무지개 효과 및 씰 실패는 자동 거부 기준입니다.

◆◆◆ 애플리케이션 — 우수성이 기회를 만나는 곳 ◆◆◆

▪ 프리미엄 태블릿 및 전자책 리더 장치

세로로 최적화된 1200x1920 해상도, 550 cd/m² 밝기 및 2.8mm 슬림 프로파일은 차세대 태블릿을 위한 이상적인 기반을 만듭니다. 전방향 보기는 모든 방향에서 편안한 읽기 및 탐색을 보장합니다. 세로 방향은 문서용, 가로 방향은 비디오용, 또는 그 사이의 모든 각도에서 사용 가능합니다.

▪ 의료 및 진단 기기

1670만 색상 깊이, 전원 주기마다 OTP에서 로드되는 안정적인 감마 보정 및 30,000시간 LED 백라이트는 환자 모니터, 휴대용 초음파 시스템 및 휴대용 진단 도구의 요구 사항을 충족합니다. MIPI 인터페이스는 Qualcomm, MediaTek의 의료 등급 SoC와 원활하게 통합됩니다.

▪ 산업용 HMI 및 휴대용 제어 시스템

넓은 온도 작동 (-10°C ~ +60°C), MIPI 차동 신호를 통한 강력한 EMI 내성 및 컴팩트한 치수는 공장 바닥, 현장 서비스 차량 및 실외 장비의 현실을 해결합니다. 디스플레이는 높은 주변광 조건에서 보호 커버 글래스를 통해 가독성을 유지합니다.

▪ 게임 및 엔터테인먼트 휴대용 장치

높은 픽셀 밀도, 빠른 응답 시간 및 생생한 색상 재현은 몰입형 게임 경험을 선사합니다. 슬림 프로파일은 장시간 플레이 세션 동안 손의 피로를 유발하지 않는 인체 공학적 디자인을 가능하게 합니다. 전방향 보기는 장치가 공유되고 다양한 각도에서 볼 수 있는 멀티플레이어 시나리오를 지원합니다.

▪ 자동차 내부 디스플레이

세로 방향은 센터 콘솔 정보 디스플레이, 뒷좌석 엔터테인먼트 시스템 및 디지털 미러 교체에 적합합니다. 넓은 온도 인증은 사막 주차부터 북극 냉간 시동까지의 객실 열 극한을 해결합니다. MIPI 호환성은 최신 자동차 인포테인먼트 프로세서와의 통합을 단순화합니다.

◆◆◆ 맞춤화 및 엔지니어링 지원 ◆◆◆

✦ 귀하의 비전, 우리의 엔지니어링 ✦

Shenzhen Tianxianwei Technology는 TXW800042B0을 완벽한 디스플레이 솔루션으로 변환하기 위한 포괄적인 맞춤화 서비스를 제공합니다:

✦ 밝기 향상
800+ cd/m² 햇빛 가독성 변형을 위한 LED 전류 및 수량 수정.

✦ 터치 통합
반사 방지 및 지문 방지 코팅이 적용된 정전 용량 방식(PCAP) 터치 패널 라미네이션.

✦ 커버 글래스 옵션
화학적으로 강화된 고릴라 글래스, 파손 방지 폴리카보네이트 또는 맞춤형 절단 광학 등급 기판.

✦ 인터페이스 브리징
레거시 시스템 호환성을 위한 MIPI-LVDS 또는 MIPI-RGB 컨버터 보드.

✦ 맞춤형 FPC 라우팅
고유한 기계적 제약을 위한 대체 테일 출구 위치, 길이 및 커넥터 유형.

✦ 광학 본딩
LOCA 또는 OCA 라미네이션은 내부 반사를 제거하여 대비와 실외 가독성을 20-40% 향상시킵니다.
