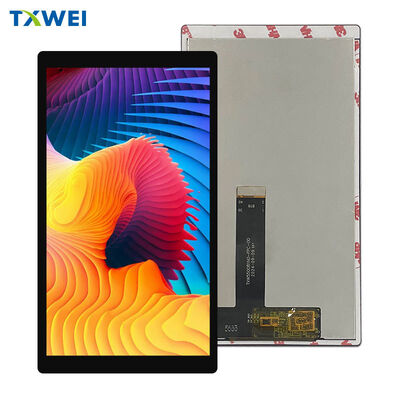

5.5인치 IPS 풀뷰 디스플레이 MIPI LCD 화면 1080*1920 용량 터치 화면 LCD 화면

MOQ:	1
표준 포장:	판지
배송 기간:	16
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

중국 광동

브랜드 이름

TXWEI

CE ROHS FCC

모델 번호

TXW550076N0-CTP

LCD 유형:

일반적으로 검정색

화소 피치 (W*H):

0.06345

활성 영역:

68.04(높이) * 120.96(V)

픽셀 수:

1080*3RGB(H)X1920(V)

보는 방향:

모든 오후

루멘스 도:

700cd/㎡

강조하다:

55인치 IPS LCD 디스플레이

MIPI LCD 터치 스크린 1080x1920

용량 성 터치 스크린 TFT 디스플레이

제품 설명

TXW550076N0-CTP

5.5" FHD IPS 디스플레이 + 정전 용량 방식 터치

Full HD의 선명함. 산업용 터치 정밀도. 통합 준비 완료.

시각 성능

1080 x 1920 Full HD 해상도 — 400 PPI 픽셀 밀도는 일반적인 시청 거리에서 인간의 눈의 가시성 임계값을 넘어섭니다. 개별 픽셀이 사라집니다. 텍스트는 매우 선명하게 렌더링됩니다. 아이콘은 축소해도 선명하게 유지됩니다.

IPS 기술시야각의 제약을 없앱니다. 위, 아래 또는 극단적인 측면 각도에서 색상 반전이나 명암비 저하 없이 디스플레이를 읽을 수 있습니다. 실제 사용 중에 기울어지고 회전하는 휴대용 장치에 중요합니다.

1670만 색상소프트웨어 선택 가능한 깊이를 통해. 의료 영상에서 부드러운 그라데이션. 소비자 인터페이스에서 정확한 브랜드 색상. 산업 시각화에서 미묘한 그림자 디테일.

활성 영역: 68.53mm x 121.82mm
픽셀 구조: RGB 스트라이프, 0.06345mm 피치
디스플레이 모드: 노멀 블랙 — 깊은 검정색, 높은 명암비

터치 인터페이스: 정전 용량 방식

10포인트 멀티터치 인식. 핀치 투 줌. 양손 조작. 복잡한 제스처 입력. 컨트롤러는 혼동이나 고스팅 없이 동시 접촉 지점을 추적합니다.

I2C 통신호스트 프로세서로. CTP_SDA 및 CTP_SCL 라인은 표준 버스 속도로 터치 좌표 데이터를 전송합니다. 전용 USB 컨트롤러가 필요하지 않습니다. 임베디드 Linux 또는 Android 빌드에 드라이버 설치 문제가 없습니다.

하드웨어 리셋 제어 CTP_RST 핀을 통해. 전원 이벤트 후 재보정 강제 실행. 전체 시스템 재부팅 없이 정전기 방전 이벤트에서 복구합니다.

인터럽트 기반 아키텍처 CTP_INT 핀을 통해. 터치 이벤트는 즉각적인 호스트 알림을 트리거합니다. 폴링 오버헤드가 없습니다. CPU 사용률 감소. 사용자 입력에 대한 빠른 응답.

커버 글래스 표면 경도: 최소 6H — 열쇠, 도구 및 산업용 잔해로 인한 긁힘에 강합니다. 표면 처리는 제품 수명 동안 부드러운 슬라이딩 느낌을 유지합니다.

신호 아키텍처: MIPI DSI

최신 임베디드 시스템은 MIPI로 실행됩니다. 이 모듈은 네이티브로 작동합니다.

4개의 데이터 레인: D0N/D0P ~ D3N/D3P는 고속 차동 픽셀 데이터를 전송합니다. 레인당 최대 1Gbps의 버스트 전송. Full HD 해상도에서 120Hz 새로 고침에 충분한 대역폭과 오버헤드 여유 공간.

전용 클럭 쌍: CLKN/CLKP는 깨끗한 타이밍 참조를 제공합니다. 소스 동기식 아키텍처는 PCB 트레이스 전반의 스큐 문제를 제거합니다.

저전력 상태 지원. LP-11, LP-00 및 LP-10 상태는 유휴 기간에 사용됩니다. 디스플레이 콘텐츠가 정적일 때 전력 소비를 줄입니다. 휴대용 애플리케이션에서 배터리 수명을 연장합니다.

티어링 효과 동기화 TE 핀을 통해. 프레임 잠금 업데이트는 비디오 재생 및 카메라 뷰파인더 애플리케이션에서 시각적 티어링을 제거합니다. 전문 영상 및 실시간 제어 인터페이스에 필수적입니다.

전원 시스템

듀얼 아날로그 레일: VSP는 +5.7V(범위 +4.8V ~ +6.0V)이고 VSN은 -5.7V(범위 -6.0V ~ -4.8V)로 TFT 소스 드라이버 및 감마 참조 회로에 전원을 공급합니다. 외부 규제 필요 — 모듈 내 DC-DC 변환은 구현되지 않았습니다.

I/O 전압: MIPI 로직 레벨의 경우 1.8V 공칭(1.8V ~ 3.3V 허용). 레벨 변환 없이 최신 애플리케이션 프로세서에 직접 인터페이스.

백라이트 전원: 직렬 구성의 18개 백색 LED. 순방향 전압 16.8V ~ 19.2V(일반 60mA). 전용 PWM 핀을 통한 PWM 디밍 제어. 색온도 변화 없이 0% ~ 100% 밝기 범위.

전원 시퀀싱 필수. VDD1은 VSP 및 VSN 전에 안정적이어야 합니다. 레일 활성화 사이에 최소 10ms 지연. VSN 안정화 후 RESX 릴리스까지 12ms. 위반 시 래치업 또는 불완전한 초기화 위험.

조명 엔지니어링

엣지 라이트 LED 아키텍처 18개의 이미터 포함. 모듈 가장자리에서 주입된 빛이 정밀한 광학 가이드 플레이트를 통해 5.5인치 대각선으로 분산됩니다. 핫스팟 없음. 가장자리 어두워짐 없음. 구석구석 균일한 휘도.

일반 밝기 700 cd/m² LCD 및 CTP 스택 포함. 사무실 조명 아래에서 읽을 수 있습니다. 그늘진 실외 조건에서 사용 가능. PWM 디밍은 최소 밝기 하한선 없이 어두운 방 호환성까지 축소됩니다.

LED 수명 30,000시간 이미터당 20mA에서 초기 출력의 50%까지. 열 관리를 위해 최대 60mA로 하향 조정. 보수적인 구동 전류로 서비스 간격 연장. 항상 켜져 있는 산업 애플리케이션의 유지보수 감소.

최소 85% 균일도 활성 영역 전체. 업계 표준에 따라 9포인트 그리드로 측정. 단색 필드에서 눈에 띄는 밴딩 또는 그라데이션 없음.

기계적 통합

LCD 모듈 외형: 70.53mm x 127.28mm x 1.68mm

LCD + CTP 결합 스택: 72.52mm x 132.90mm x 2.56mm

총 두께 2.56mm에는 디스플레이, 터치 센서, 커버 글래스 및 모든 라미네이션 레이어가 포함됩니다. 외부 컨트롤러 보드 없음. 조립 중 정렬할 별도의 터치 오버레이 없음.

FPC 테일이 짧은 가장자리에서 확장됨 40핀 0.5mm 피치 커넥터 포함. 컴팩트한 하우징으로 접기 위한 굽힘 반경 지정. 힌지 메커니즘을 통해 라우팅. 좁은 섀시 채널을 통해 스레딩.

커버 글래스 오버행 LCD 활성 영역을 넘어 개스킷 통합을 위한 밀봉 표면 제공. 적절한 기계 설계로 IP54 및 IP65 인클로저 등급 달성 가능.

드라이버 아키텍처: HX83112-A

1080채널 소스 드라이버 — RGB 서브픽셀 열당 하나의 출력
1920채널 게이트 드라이버 — 수평 스캔 라인당 하나의 출력
온칩 감마 보정 — 색상 채널당 64단계 프로그래밍 가능. 패널 간 편차 보정. 타일 구성에서 여러 디스플레이 일치.

내부 그레이스케일 전압 생성 VSP/VSN 입력에서. 외부 저항 사다리 없음. 정밀 전압 레퍼런스 불필요.

절전 모드 지원. 깊은 대기 전류 소비는 일반적인 Li-ion 셀의 자체 방전율보다 낮습니다. 서브-5ms 만에 전체 이미지로 복귀. 전체 레지스터 다시 로드 시 소프트웨어 재설정에서 120ms 복귀.

EEPROM 저장 공장 보정 데이터. VCOM 설정. 감마 곡선. 전원 켜기 기본값 자동 로드. 기본 작동을 위한 호스트 구성 불필요.

타이밍 및 제어 프로토콜

수직 타이밍 매개변수
총 프레임 주기: 일반 2520 라인
표시 라인: 1920 활성
프론트 포치: 최소 32 라인(터치 컨트롤러에 따라 다름)
백 포치: 패널 요구 사항에 맞게 프로그래밍 가능
새로 고침 속도: 해상도 감소 시 최대 120Hz, Full HD 시 60Hz

수평 타이밍 매개변수
라인 주기는 PCLK 주파수에 따라 달라짐
데이터 유효 창은 라인 주기 중앙에 위치
블랭킹 간격은 DSI 패킷 오버헤드 및 명령 임베딩을 처리합니다

소프트웨어 재설정 시퀀스: 01h 명령은 레지스터 다시 로드를 시작합니다. 후속 명령 전에 5ms 지연. 활성 디스플레이 중에 재설정이 발행된 경우 절전 모드 해제 전에 120ms 지연. 호스트는 재설정 명령 후 두 개의 완전한 프레임 동안 PCLK/HSYNC/VSYNC/DE를 계속 유지해야 합니다.

환경 인증

작동 온도: -20°C ~ +60°C(터치 기능 포함)
보관 온도: -30°C ~ +70°C(전원 미사용 시)
습도 범위: 20% ~ 90% RH 비응축

저온 시동 기능은 -20°C에서 확인되었습니다. 액정 점도는 작동 범위 내에 유지됩니다. 온도 극한에서 일시적인 이미지 스티킹 또는 응답 시간 저하 없음.

신뢰성 테스트 매트릭스:

고온 보관 — +70°C에서 96시간
저온 보관 — -30°C에서 96시간
고온 작동 — +60°C에서 96시간(전원 공급 시)
저온 작동 — -20°C에서 96시간(전원 공급 시)
습도 보관 — 50°C / 90%RH에서 96시간
열 충격 — 10 사이클, -20°C ~ +60°C, 30분 유지

기능 고장 없음. 불량 화소 없음. 액정 누출 없음. 씰 저하 없음. 사양을 초과하는 터치 감도 드리프트 없음.

통합 지원

평가 키트 사용 가능 — HDMI-MIPI 브리지, 터치 컨트롤러 브레이크아웃 및 조절 가능한 전원 공급 장치가 있는 드라이버 보드. 사용자 정의 하드웨어 개발 없이 타이밍 검증, 터치 응답 테스트, 전력 소비 측정.

기계 샘플 — 동일한 치수, 무게 및 커넥터 배치가 있는 비기능 단위. 생산 하우징에 맞는 것 확인. 조립 고정구 제작. 디스플레이 조달 전에 케이블 라우팅 개발.

광학 측정 보고서 — NIST 표준 계측기에 추적 가능한 휘도, 균일도, 색 영역 및 명암비. 샘플 배송 시 포함. 요청 시 생산 로트별 업데이트.

애플리케이션 엔지니어링 액세스 — 전원 시퀀싱 검토, EMI 완화, 터치 튜닝 및 사용자 정의 커버 글래스 사양에 대한 디스플레이 전문가와의 직접 상담.
