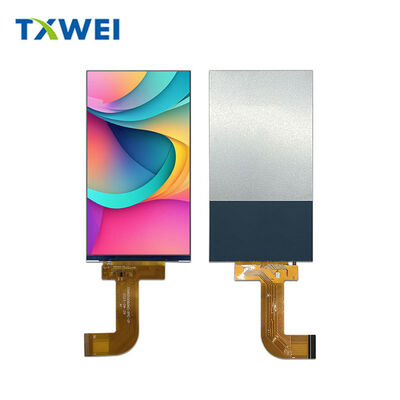

5.5인치 IPS 풀뷰 디스플레이 MIPI LCD 화면 720*1280LCD 디스플레이 화면

MOQ:	협상하다
가격:	negotiate
표준 포장:	판지
배송 기간:	16
결제 방법:	신용장 TT D/P
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

중국 광동

브랜드 이름

TXWEI

CE ROHS FCC

모델 번호

TXW550060N0

LCM 인터페이스:

MIPI 인터페이스

Lcm 핀 n 카운트:

백라이트 전압:

저장 온도:

-30+80℃

루멘스 도:

1000cd/m²

픽셀 수:

720*1280

드라이브 요소:

TFT 능동 매트릭스

화소 피치 (W*H):

0.00945 ((H) *0.0945 ((V)

강조하다:

55인치 IPS MIPI LCD 화면

720×1280 TFT LCD 디스플레이 모듈

전체 화면 LCD 화면

제품 설명

TXW550060N0

5.5" 산업용 IPS 디스플레이 모듈

정밀 광학, 산업적인 내구성, 깨끗한 통합

시각적 성능

720 × RGB × 1280네이티브 해상도294 PPI픽셀 밀도. 모든 요소가 선명하게 표현됩니다.

IPS 기술배달전체 관점 자유. 경사각에서 색상 반전이 없습니다. 아래쪽 또는 옆에서 볼 때 대조 감소가 없습니다.패널은 데스크톱 도구에 수평 또는 휴대 스캐너에 수직에 장착 여부를 동일하게 수행.

16700만색소프트웨어 캘리브레이션을 통해 선택할 수 있습니다. 부드러운 기울기. 의료 영상 촬영에서 정확한 피부 색조. 산업 HMI 응용 프로그램에서 정확한 색 코딩.

액티브 영역:680.04mm × 120.96mm
픽셀 기하학:RGB 스트립, 0.0945 mm × 0.0945 mm 피치
표시 모드:보통 검은색 暗黒色, 높은 콘트라스트

환경 에 대한 내구성

산업용 디스플레이는 기후 조절 사무실에 살지 않습니다. 이 사무실은 현실을 위해 만들어졌습니다.

작동 온도:-20°C ~ +60°C
물류 허브의 냉장고 바닥, 사막 열 속에서 차량 대시보드 모듈은 전체 범위에서 완전한 광학 및 전기적 사양을 유지합니다.

저장 온도:-30°C ~ +80°C
확장된 창고, 극한 기후를 통과하는, 전력 없이 생존,

습도 내성이:RH 90%까지
해안 시설, 식품 가공 시설, 증기 정화 장비 기하구역, 내부 전자제품 보호

신호 인터페이스: MIPI DSI

현대 임베디드 시스템은 속도와 단순성을 요구합니다.4차선 MIPI DSI인터페이스는 둘 다 제공합니다.

미분 데이터 쌍:D0N/D0P에서 D3N/D3P까지 ∙ 픽셀 데이터 급속 전송을 위한 네 개의 독립적인 고속 경로
차분시계:CLKN/CLKP (특별 시점 참조)
제어 신호:RST (하드웨어 재설정, 활성 낮은), TE (물살 효과 프레임 동기화), LCD_ID (모듈 식별)

전력 레일:
로직 코어용 VDD_3.3V
∙ IOV_1.8V 인터페이스 I/O
GND 비행기가 깨끗한 복귀 경로를 위해

총 30개의 핀. 컴팩트한 FPC 커넥터. 직선형 PCB 레이아웃. 평행 RGB 대안에 비해 전자기 간섭을 줄인다. 짧은 추적 길이. 더 간단한 보호 요구 사항.

조명 시스템

의가장자리 조명 LED 백라이트사용15개의 화이트 에미터일련 전기 구성이 됩니다.

전기적 특성:
전압: 16.8V ~ 18.6V
전형적인 전류: 100mA
전력 입력: LEDA (애노드) × 4 핀, LEDK (카토드) × 4 핀

광출력:
전형적인 밝기: LCD 스택과 함께 1050 cd/m2
일률성: 활동 영역에 걸쳐 일관성, 가장자리 희미화 또는 코너 낙하

장수성:
∙201000시간 명목 수명50%의 초기 밝기로 (LED당 20mA)
항상 작동하는 산업용 용도로 수 년 연속 작동
유지보수 주기를 줄이고 소유 총비용을 낮추는

기계 설계

모듈 껍질:70.34 mm × 128.10 mm × 1.62 mm

의1.62mm 두께모든 광학 계층, 드라이버 IC 및 백라이트 조명 조립 장치가 포함되어 있습니다. 외부 드라이버 보드가 없습니다. 별도의 인버터 모듈이 없습니다. 모든 것이 하나의 얇은 스택으로 통합되었습니다.

FPC 꼬리유연한 기계적 통합을 위해 디스플레이 가장자리에서 확장됩니다. 힌지를 통해 경로. 내부 구성 요소를 둘레 접습니다. 좁은 차체 개구를 통해 스레드.기계적 설계는 산업 설계의 제약에 적응합니다.

장착 고려 사항:
접착제 또는 베젤 유지용 비활성 경계 지역
IP 등급 장벽을 위한 밀봉 호환 둘레
EMI 준수를 위한 지상 연결점

드라이버 구조: ILI9881C

의ILI9881C단일 칩 드라이버는 모든 디스플레이 제어 기능을 통합합니다.

소스 드라이버:720채널 1개의 RGB 하위 픽셀 열
게이트 드라이버:1280채널 1개의 수평 스캔 라인
DC-DC 변환기:단일 3.3V 입력으로부터 AVDD, AVEE 및 다른 내부 편향 전압의 칩 생성
감마 수정:컬러 채널별로 64단계 프로그래밍
전력 관리:잠자리 모드, 깊은 대기 상태 및 미일리 초 초의 깨어있는 전환과 함께 활성 상태

구성 저장장치:내부 EEPROM은 공장 캘리브레이션, VCOM 설정 및 전원 설정을 유지합니다. 초기 통합 후 외부 구성이 필요하지 않습니다.

타이밍 과 통제

리셋 순서:
최소 펄스 너비: 10 마이크로초
리셋 취소 시간: 5 밀리 초 (표준 웨이크), 120 밀리 초 (EEPROM에서 전체 레지스터 재충전)
리셋 후 첫 번째 명령에 5 밀리초의 지연이 필수

전력 순서:
VDDI (I/O 전압) VCI (애날로그 코어) 이전 안정성
2개의 레일 모두 RESX의 진술 전에 안정적
전원을 켜는 동안 MIPI 전선에서 LP-11 상태
MIPI 초고속 모드 입기 전에 1 밀리 초 초의 지연

찢기 효과 출력:
TE 핀은 프레임 경계 동기화를 제공합니다
부분 업데이트 시나리오에서 시각적 눈물을 제거
카메라 뷰파이더 및 실시간 오실로스코프 응용 프로그램에 필수

신뢰성 검증

모든 생산 롯데는 환경 스트레스 검사를 거칩니다.

고온 보관:+80°C에서 96시간 동안 밀폐 무결성, 편광기 접착성 및 재료 안정성을 검증합니다.
낮은 온도 저장:-30°C에서 96시간 동안 냉동 시작 능력과 열 충격 저항성을 확인합니다.
고온 작동:+60°C에서 96시간 전원 운동 운전자 IC, 백라이트 및 열 부하의 전기 연결
낮은 온도 작동:-20°C에서 96시간 전원 ∙ 액체 결정 유동성 및 고스란성 극한에서 반응 시간을 검증
습도 저장:96 시간 60°C / 90% 상대 습도에서 습도 침입 저항 및 염화 면역 테스트
열충격 회전:-30°C에서 +80°C까지 10개의 완전한 사이클, 30분 동안 머무르면

수용 기준:
0 기능 장애
부문이 없어지거나 픽셀이 짧아지거나 화면 이상
액체 결정 누출이 없습니다.
낮은 온도에서 거품이 형성되지 않습니다.
끝 봉쇄 느슨하거나 프레임 무지개 효과

준수 및 재료

RoHS 지침을 준수합니다모든 재료와 가공은 납이 없습니다
알로겐 없는 옵션요청 시 사용할 수 있습니다.
REACH물질 공개규제 문서에 제공
분쟁 광물 보고공급망의 투명성을 지원합니다.

통합 지원

샘플 사용 가능성:엔지니어링 샘플은 일반적으로 5 일 이내에 배송
평가 키트:신속한 프로토타입 제작을 위한 HDMI-to-MIPI 브릿지와 함께 옵션 드라이버 보드
기계 샘플:적합성 검사 및 장착장치 개발을 위한 비기능 단위
기술 문서:전체 데이터 시트, 초기화 코드 예제, 광학 측정 보고서

애플리케이션 엔지니어링 지원:타이밍 최적화, 맞춤 램마 곡선, 기계적 통합 컨설팅을 위한 디스플레이 전문가에 직접 접근할 수 있습니다.
