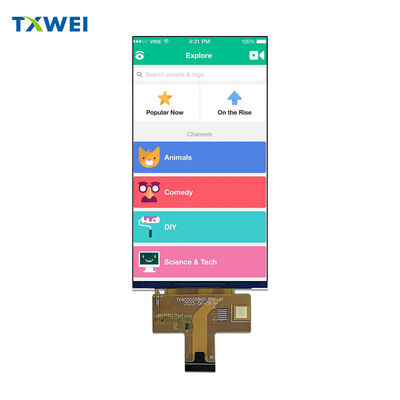

새 제품 정품 5.5인치 TFT 디스플레이 화면 720×1280 고화질 세로 화면 25핀 LCD 화면 MIPI 인터페이스

MOQ:	협상하다
가격:	negotiate
표준 포장:	판지
배송 기간:	16
결제 방법:	신용장 TT D/P
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

중국 광동

브랜드 이름

TXWEI

CE ROHS FCC

모델 번호

TXW550058N0

활성 영역:

68.04(높이) * 120.96(V)

작동 온도:

-20+70

LCD 유형:

일반적으로 검정색

드라이브 요소:

TFT 능동 매트릭스

픽셀 수:

720*3RGB (H) X1280 (V)

화소 피치 (W*H):

0.00945 ((H) *0.0945 ((V)

루멘스 도:

300cd/m²

픽셀 배열:

RGB 스트라이프

강조하다:

5.5인치 TFT LCD 화면 MIPI 인터페이스

720×1280 고화질 세로 LCD 화면

보증 포함 25핀 TFT 디스플레이 모듈

제품 설명

TXW550058N0

5.5" HD IPS LCD 디스플레이 모듈

◆ ◆ ◆제품 개요◆ ◆ ◆

고성능 5.5인치 TFT LCD 디스플레이, HD 해상도와 고급 IPS 기술신뢰성 있는 시각 성능을 필요로 하는 애플리케이션에 설계되어 있으며, 넓은 시각 유연성과 현대적인 MIPI 인터페이스 연결성을 필요로 합니다..

720×1280 픽셀, 1670만 색상, 보통 블랙 모드

첸젠 천안웨이 테크놀로지가 제조한 ILI9881C 드라이버 IC와 4차선 MIPI DSI 고속차차 인터페이스

▌▌▌디스플레이 사양▌▌▌

액티브 영역 및 픽셀 구성

액티브 디스플레이 영역 조치680.04mm × 120.96mm와 함께720 × RGB × 1280RGB 스트립 구성의 픽셀 배열00.0945 mm × 0.0945 mm전체 관측 표면에 대한 기하학적 정확성과 균일한 이미지 재생을 보장합니다.

IPS 기술 의 장점

모든 오브 오크보는 방향 지원은 모든 관측 각도에서 색 변동과 대비 손실을 제거합니다. 360 ° 최적의 관측 자유.

색상 깊이

16.7백만소프트웨어 선택 가능한 색상은 까다로운 애플리케이션을 위해 풍부하고 생동감 넘치는 이미지를 제공합니다.

∙

인터페이스 및 연결성

현대 4차선 MIPI DSI 건축

High-speed differential signaling through 30-pin FPC connector enables reliable video transmission with reduced electromagnetic interference and simplified system integration compared to legacy parallel RGB solutions.

포괄적 인 핀 구성

네 개의 데이터 레인 페어 (D0±, D1±, D2±, D3±) 는 임베디드 클럭으로 포장된 픽셀 스트림을 처리합니다. 전용 클럭 레인 페어 (CLKP/CLKN) 는 데이터 전송을 동기화합니다.여러 지점으로 신호의 무결성을 보장합니다..

전력 공급 철도

IOVCC1.8V논리 인터페이스에 대한 VDD3.3VLCD 드라이버. 아날로그 공급 발생에 사용할 수 있는 외부 VSP/VSN 핀. 배경 조명 연결을 위한 전용 LEDA/LEDK 단말기.

터치 패널 지원

통합 터치 인터페이스 조항에는 I2C 통신을 위해 CTP_SDA와 CTP_SCL, 인터럽트 신호를 위해 CTP_INT, 컨트롤러 리셋을 위해 CTP_RST 및 I2C 통신을 위해 CTP_VCC가 포함됩니다.2.8V ~ 3.3V전원 공급을 만져

● ● ●뒷등 시스템● ● ●

엣지 라이트 LED 배열

여러 개의 흰색 LED를 가진 효율적인 가장자리 조명 구성이 균일한 밝기 분포를 제공합니다.

전기 매개 변수

전압 범위20V ~ 23V작동 전류40mA문자열별로 전형적입니다.

광학 성능

300 cd/m2최소 밝기80%활동 영역에 걸쳐 전형적인 균일성.

연장 된 수명

301000시간LED의 작동 기간은 명소 전류 조건에서 50% 밝기로

★ ★ ★환경 평가★ ★ ★

운영 조건

-20°C ~ +70°C작동 온도 범위20% ~ 90% RH응축이 없는 습도 내성을 갖는다.

저장 용량

-30°C ~ +80°C확장된 저장 온도 범위는 운송 및 저장 과정에서 제품의 무결성을 유지합니다.

∙

신뢰성 보장

∙

엄격한 환경 스트레스 검증

높은 온도 저장 테스트+80°C96시간 동안 유지됩니다.-30°C96시간 동안+70°C그리고-20°C각 96시간 동안60°C × 90%RH96시간 동안 열 충격 사이클-20°C 및 +70°C30분 동안 정지하는 10개의 완전한 사이클.

제로 결함 수용 기준

실종된 세그먼트, 전기 쇼트, 또는 디스플레이 명료성 저하 등 기능 장애는 허용되지 않습니다. 어떤 테스트 조건에서도 액체 결정 누출이 절대적으로 금지됩니다.저온 거품 형성이 없거나, 끝 밀폐 느슨, 또는 프레임 무지개 효과는 허용됩니다.

∙타이밍과 전력 순서∙

중요한 초기화 요구 사항

적절한 전원 켜기 순서는 신뢰할 수있는 드라이버 IC 초기화를 보장하고 내부 전압 발생기에 대한 잠재적 인 손상을 방지합니다. RESX 재설정 방출 전에 VDDI 및 VCI 공급원이 안정화되어야합니다.MIPI 경로는 리셋 기간 동안 LP-11 저전력 상태로 들어가.

재설정 시점 사양

RESX 펄스 지속 기간 최소10μs유효한 리셋 인식을 위해. 리셋 시간을 취소5msEEPROM에서 레지스터 로딩을 위한 전형적인120ms최대의 요구 사항은 완전한 빈 퀀스를 위해 잠자리 상태에서 리셋을 적용하면 됩니다.

스파이크 거부 보호

더 짧은 리셋 펄스5μs자동적으로 거부됩니다.10μs조건 없이 받아들여집니다.5μs 및 10μs보장된 인식으로 리셋 순서를 시작합니다.

∙광학 성능∙

대조 비율 정의

CR = L63 / L0

L63은 회색 레벨 63의 밝기를 나타내고 L0은 회색 레벨 0의 밝기를 나타냅니다.

반응 시간 특성

상승 시간 (톤) 은 10%에서 90%의 광 반응에서 전환을 측정합니다. 추락 시간 (토프) 은 90%에서 10%의 광 반응에서 전환을 측정합니다.

시야각 측정

표준 좌표계에서는 12시 방향이 참조로 정의된다. X+와 X-축은 수평 관측 각을 나타낸다.Y+와 Y-축은 90°에서 6시 방향의 수직 관측 각을 나타냅니다..

∙물리적 차원∙

컴팩트 모듈 프로파일

전체 차원70.34 mm × 128.10 mm × 1.62 mm(폭 × 높이 × 두께) 공간 제한 애플리케이션에 통합 할 수 있습니다.

가벼운 건축물

최종 구성 및 고객 특수한 요구 사항에 따라 결정되는 무게 사양
