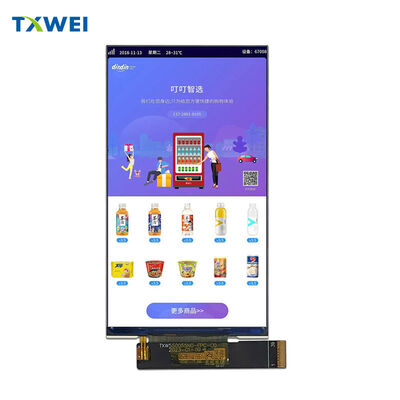

5.5인치 TFT LCD 화면 1080*1920 IPS 고화질 세로 화면 MIPI 플러그인 TP 휴대용 장치 디스플레이와 호환 가능

MOQ:	협상하다
가격:	negotiate
표준 포장:	판지
배송 기간:	16
결제 방법:	신용장 TT D/P
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

중국 광동

브랜드 이름

TXWEI

CE ROHS FCC

모델 번호

TXW550055N0

활성 영역:

68.04(높이) * 120.96(V)

백라이트 전류:

루멘스 도:

520cd/m²

저장 온도:

-30+80℃

Lcm 핀 n 카운트:

39pin

라미네이팅 공정:

모든 오후

픽셀 수:

1080*1920

기계적 외형 크기(W*H*T):

70.04*128.29*1.68

강조하다:

55인치 TFT LCD 화면

1080x1920 IPS 고화질 디스플레이

MIPI 플러그인 LCD 모듈

제품 설명

TXW550055N0

5.46인치 풀 HD IPS LCD 디스플레이 모듈

◆ ◆ ◆제품 개요◆ ◆ ◆

뛰어난 시각적 성능과 넓은 시야 유연성이 필요한 응용 분야에 고급 IPS 기술을 통해 놀라운 풀 HD 해상도를 제공하는 프리미엄 5.46인치 TFT LCD 디스플레이입니다.

1080×1920픽셀. 1,670만 가지 색상. 일반적으로 블랙 모드입니다.

Himax HX8399-C 드라이버 IC 및 4레인 MIPI DSI 고속 인터페이스를 갖춘 Shenzhen Tianxianwei Technology에서 제조되었습니다.

▌▌▌디스플레이 사양▌▌▌

활성 영역 및 해상도

활성 디스플레이 영역 측정68.04mm × 120.96mm~와 함께1080 × RGB × 1920RGB 스트라이프 배열의 픽셀 구성. 정사각형 픽셀 피치63μm×63μm기하학적 왜곡 없이 균일한 이미지 품질을 보장합니다.

IPS 기술

모든 시시야 방향 지원으로 모든 각도에서 일관된 색상과 대비를 제공합니다. 색상 변화가 없습니다. 타협은 없습니다.

색상 성능

1,670만 명소프트웨어로 선택 가능한 색상.일반적으로 검정색깊은 검정색과 뛰어난 대비를 위한 모드입니다.

뚜뚜뚜뚜

인터페이스 및 연결성

최신 4레인 MIPI DSI 아키텍처

39핀 FPC 커넥터를 통한 고속 차동 신호 처리를 통해 레거시 병렬 인터페이스에 비해 EMI가 감소하고 PCB 통합이 단순화되어 안정적인 비디오 전송이 가능합니다.

전력 공급

IOVCC 로직 공급1.8V(1.65V ~ 3.3V 허용). 아날로그 드라이버 구동VSP/VSN±4.8V ~ ±6.0V에서. 게이트 드라이버 생성VGH(+11V)그리고VGL(-7V)TFT 스위칭을 위해 내부적으로.

차동 쌍

클록 레인(CLKP/CLKN)과 4개의 데이터 레인(D0-D3)이 압축된 픽셀 스트림을 처리합니다. TE 신호는 찢어짐을 방지합니다. PWM 출력은 외부 LED 드라이버 제어를 가능하게 합니다.

● ● ●백라이트 시스템● ● ●

14개의 고효율 백색 LED를 갖춘 Edge-Lit LED 어레이

정교한 엣지 조명은 최소한의 두께로 균일한 조명을 제공합니다.

전기적 매개변수

순방향 전압19.6V ~ 22.4V. 일반적인 전류40mA문자열 당.

광 출력

520cd/m²LCD 패널의 일반적인 휘도.

신뢰할 수 있음

30,000시간20mA 작동 시 LED 수명은 50% 밝기입니다.

★ ★ ★환경 등급★ ★ ★

작동 범위

-20°C ~ +70°C작동 온도.20% ~ 90% 상대습도습도 내성.

보관 조건

-30°C ~ +80°C확장된 저장 범위.

╔∨‿╖╖╖╖╖╗╗╗

신뢰성 검증

╚===꼴뚜기

종합적인 환경 스트레스 테스트

고온 보관 장소:+80°C96시간 동안. 저온 보관-30°C96시간 동안. 다음에서 검증된 극한 작동 온도+70°C그리고-20°C각각 96시간 동안. 고온 다습한 곳에 보관50°C × 90%RH96시간 동안. 열충격 사이클링-20°C ⇔ +60°C10주기 동안.

무결점 인정

누락된 세그먼트가 없습니다. 반바지는 없습니다. 액정 누출이 없습니다. 거품이 없습니다. 봉인 실패가 없습니다.

◈광학 성능◈

대비 및 반응

700:1최소 명암비.1000:1전형적인. 응답 시간35ms전형적인,45ms최고.

자유를 바라보다

80°CR ≥ 10을 유지하면서 모든 방향(위, 아래, 왼쪽, 오른쪽)의 일반적인 시야각.

색역

60% ~ 70%생생한 색상 재현을 위한 NTSC 적용.
