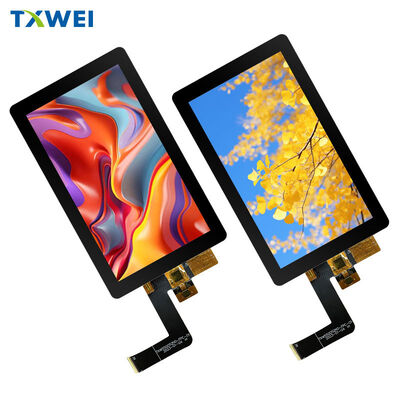

5.5인치 LCD 화면 1080X1920TFT 수직 화면 MIPI 인터페이스 터치 5.5인치 LCD 화면

5.5인치 LCD 화면 1080X1920TFT 수직 화면 MIPI 인터페이스 터치 5.5인치 LCD 화면

MOQ: 협상하다
가격: negotiate
표준 포장: 판지
배송 기간: 16 일
결제 방법: L/C,D/A,D/P,T/T
공급 능력: 10000PCS
상세 정보
원래 장소
심천, 광동
브랜드 이름
TXWEI
인증
ISO9001 IS014001 IATF16949
모델 번호
TXW550052N0-AS
강조하다:

55인치 TFT LCD 디스플레이

,

MIPI 인터페이스 LCD 화면

,

1080X1920 수직 터치 스크린

제품 설명

TXW550052N0-AS

5.46인치 풀 HD IPS LCD 디스플레이 모듈

정전식 터치 패널 통합


◆ ◆ ◆ 제품 하이라이트 ◆ ◆ ◆

고급 IPS 기술로 구현된 프리미엄 시각 경험
이 5.46인치 디스플레이 모듈은 놀라운1080 x 1920 풀 HD해상도와1670만 색상으로 생생한 이미지를 제공합니다.
초광각 시야각
178°모든 방향에서 시야각을 제공합니다. 색상 왜곡이나 대비 손실이 없습니다.
원활한 터치 통합
G+F+F다층 정전식 구조와Goodix GT911컨트롤러는 전체 활성 표면에서 직관적인 사용자 상호 작용을 위한 반응성이 뛰어나고 정확한 멀티 터치 성능을 보장합니다.

▌▌▌ 핵심 사양 ▌▌▌

디스플레이 구성
활성 디스플레이 영역은68.04mm x 120.96mm에서 작동하며1080 x RGB x 1920픽셀 배열은 스트라이프 구성입니다.
정방형 픽셀 디자인
63μm x 63μm픽셀 피치는 왜곡 없이 균일한 이미지 품질을 제공합니다.
색상 성능
1670만가지 소프트웨어 선택 가능 색상.
시야각 자유
모든 방향지원. 360° 최적 시야각.
검증된 드라이버 기술
Himax HX8399-C산업에서 검증된 드라이버 IC.

════════════════════════════════════════

인터페이스 및 연결성

4레인 차동 신호 아키텍처를 갖춘 최신 고속 MIPI DSI 인터페이스
39핀 FPC 커넥터는 업계 표준 MIPI 프로토콜을 통해 포괄적인 시스템 통합을 제공하며, 기존 병렬 RGB 솔루션에 비해 더 얇은 케이블 설계와 간소화된 PCB 레이아웃을 가능하게 합니다.
강력한 전력 공급
다중 접지점은 시스템 전체에 걸쳐 안정적인 기준 전위를 보장합니다. IOVCC 로직 공급은1.8V에서 작동하며1.65V ~ 3.3V의 허용 오차로 유연한 호스트 프로세서 호환성을 제공합니다. 전용 아날로그 드라이버 공급인 AVDD 및 AVEE는±4.8V ~ ±6.0V범위를 지원합니다. 터치 하위 시스템은 CTP_VCC 핀을 통해 격리된3.3V전원을 수신합니다. 백라이트 시스템은 전용 LEDA 양극 및 LEDK 음극 단자를 통해 연결됩니다.
고속 데이터 전송
5개의 차동 쌍이 MIPI 통신을 처리합니다. 클럭 레인(CLKP/CLKN)은 데이터 전송을 동기화하고 4개의 데이터 레인(D0 ~ D3)은 최소한의 전자기 간섭으로 고대역폭에서 패킷화된 픽셀 스트림을 전달합니다.
지능형 제어 아키텍처
액티브 로우 RESET은 하드웨어 복구를 가능하게 합니다. TE 신호는 프레임 메모리 업데이트를 동기화하여 티어링 아티팩트를 방지합니다. PWM 출력은 정밀한 밝기 제어를 위해 외부 LED 드라이버에 연결됩니다. 터치 하위 시스템은 효율적인 이벤트 처리를 위해 전용 인터럽트(CTP_INT) 및 리셋(CTP_RST) 라인을 갖춘 I²C 버스(CTP_SCL/CTP_SDA)를 통해 통신합니다.

● ● ● 백라이트 시스템 ● ● ●

15개의 고효율 백색 LED가 있는 엣지 라이트 LED 배열
정교한 엣지 조명 구성은 최소한의 두께 증가로 전체 활성 디스플레이 영역에 걸쳐 균일한 조명을 제공합니다.
전기적 특성
순방향 전압은28V ~ 32V에서 작동하며60mA의 일반적인 스트링당 전류를 사용합니다.
광학 성능
LCD 및 터치 패널 어셈블리를 결합하여1100 cd/m²의 일반적인 휘도와≥85%의 시야각 표면 전체 균일도를 달성합니다.
장기 신뢰성
20mA의 LED당 전류로 작동 시 50% 밝기까지30,000시간의 LED 수명 등급. 더 높은 전류는 작동 수명을 비례적으로 감소시킵니다.

▬▬▬▬▬ 물리적 치수 ▬▬▬▬▬

공간 제약이 있는 애플리케이션을 위한 컴팩트한 폼 팩터
LCD 모듈은70.04mm x 128.29mm x 1.68mm(너비 x 높이 x 두께)입니다.
통합 어셈블리
정전식 터치 패널이 부착된 경우 전체 치수는85.00mm x 140.36mm x 2.91mm입니다.
경량 구조
무게 사양은 최종 구성 및 선택적 구성 요소에 따라 결정됩니다.

★ ★ ★ 환경 등급 ★ ★ ★

까다로운 애플리케이션을 위한 확장된 작동 온도 범위
모듈은-20°C ~ +70°C에서 안정적으로 작동하며 습도 허용 오차는20% ~ 90% RH비응축입니다.
안전한 보관 조건
확장된 보관 온도 범위는-30°C ~ +80°C이며 동일한 습도 제한을 유지합니다.

╔══════════════════════════════════════╗

신뢰성 보증

╚══════════════════════════════════════╝

5.5인치 LCD 화면 1080X1920TFT 수직 화면 MIPI 인터페이스 터치 5.5인치 LCD 화면 0
엄격한 수락 기준
누락된 세그먼트, 전기적 단락 또는 디스플레이 선명도 저하를 포함한 기능적 결함은 허용되지 않습니다. 어떤 테스트 조건에서도 액정 누출은 절대 허용되지 않습니다. 금지된 이상 현상에는 저온 기포 형성, 엔드 실 느슨해짐, 프레임 무지개 효과 또는 스트레스 검증 후 광학 성능 저하가 포함됩니다.

◈ 타이밍 및 전원 시퀀스 ◈

안정적인 드라이버 작동을 위한 중요 초기화 시퀀스
Himax HX8399-C 드라이버 IC는 적절한 초기화를 보장하고 내부 전압 생성기의 잠재적 손상을 방지하기 위해 정확한 전원 시퀀싱이 필요합니다.
단계별 전원 켜기 절차
먼저 VDD1 및 HS_VCC 로직 공급을 안정화하고 최소1ms동안 안정성을 유지한 후 진행합니다. 다음으로 VSP 및 VSN 아날로그 공급을 활성화하며 이전 단계에서 지연 요구 사항은 없습니다. 그런 다음 공급 안정화가 완료된 후1ms보다 긴 시간 동안 RESX 하드웨어 리셋 신호를 로우로 설정합니다. 리셋을 해제하기 전에 모든 MIPI 데이터 및 클럭 레인을 LP-11 저전력 상태로 구성합니다. 리셋 해제 후>50ms를 기다린 후 초기화 명령을 전송합니다. SLPOUT 명령을 발행하여 절전 모드를 종료합니다. SLPOUT 후 최소120ms를 기다린 후 DISPON 디스플레이 활성화 명령을 보냅니다. 마지막으로 상한 시간 제한 없이 MIPI 비디오 패킷 전송을 시작합니다.
제어된 전원 차단 시퀀스
이미지 잔상 현상을 방지하고 드라이버 보호를 완료하기 위해 각 공급 비활성화 단계 사이에≥20μs의 지연을 두고 활성화 순서를 반대로 합니다.

▂▂▂▂▂ 광학 성능 ▂▂▂▂▂

정량화된 명암비 측정
CR = L₂₅₅ / L₀
여기서 L₂₅₅는 회색 레벨 255(전체 흰색)에서의 휘도 측정값을 나타내고 L₀는 회색 레벨 0(전체 검은색)에서의 휘도 측정값을 나타냅니다.
동적 응답 특성
표준화된 측정 프로토콜
모든 광학 특성화는 25±2°C의 주변 온도에서 20분간의 열 안정화 후 수행됩니다. 백라이트 시스템은 측정 시작 전에 무풍 환경에서 20분간의 예열 기간이 필요합니다. 계측은 Autronics DMS 803 또는 동등한 광도계/분광기 조합을 사용하며, 암실 환경에서 3mm 직경의 측정 스팟을 사용하여 외부 광 오염을 제거합니다.

◐ 일반적인 응용 분야 ◑

산업 및 상업용 배포 시나리오
까다로운 환경에서 견고하고 신뢰할 수 있는 디스플레이가 필요한 산업용 휴대용 단말기. 자동화 제어 시스템용 휴먼 머신 인터페이스 패널. 의료 진단 장비 및 휴대용 환자 모니터링 장치. 스마트 홈 제어 인터페이스 및 주택 자동화 시스템. 제품 포지셔닝을 차별화하는 디스플레이 품질이 중요한 고급 소비자 전자 제품. 정확한 색상 재현이 필요한 정밀 테스트 및 측정 장비. 자동차 인포테인먼트 시스템 및 디지털 대시보드 디스플레이.

▓▓▓ 품질 및 규정 준수 ▓▓▓

엄격한 제조 표준
생산 시설은 포괄적인 품질 관리 시스템을 갖춘 ISO 인증을 유지합니다. 100% 중요 결함 검사로 일관된 출하 품질을 보장합니다. 표준화된 광학 검사 프로토콜은 객관적인 결함 평가를 위해 1000±200 럭스의 조명 강도, 30cm 시청 거리 및 45°±10° 관찰 각도를 지정합니다.
환경적 책임
제조 공정 전반에 걸쳐 무연 재료 선택을 통해 완전한RoHS 준수를 달성했습니다. 모든 공정 화학 물질 및 재료는 국제 환경 보호 요구 사항을 충족합니다.
