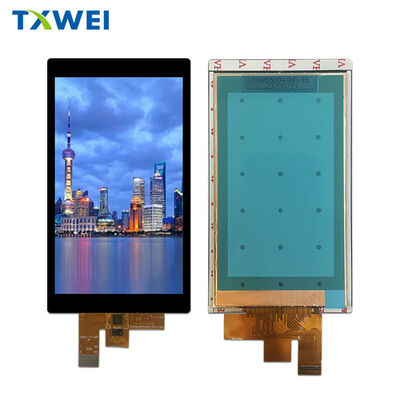

5.5 인치 MIPI 인터페이스 1080*1920 HD 컬러 LCD 액정 디스플레이 화면 TFT 액정 모듈

MOQ:	협상하다
가격:	negotiate
표준 포장:	판지
배송 기간:	16 일
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

심천, 광동

브랜드 이름

TXWEI

ISO9001 IS014001 IATF16949

모델 번호

TXW550040N0-CTP

강조하다:

55인치 MIPI TFT LCD 디스플레이

1080x1920 HD 컬러 LCD 화면

MIPI 인터페이스 TFT 액체 결정 모듈

제품 설명

TXW550040N0-CTP 5.2인치 풀 HD MIPI LCD 디스플레이

제품 개요

TXW550040N0-CTP는 프리미엄 5.46인치 TFT LCD 디스플레이 모듈로 풀 HD 해상도 (1080×1920 픽셀) 및 통합 용량 터치 패널을 갖추고 있습니다. 고성능 애플리케이션을 위해 설계되었습니다.이 IPS형 디스플레이는 색상 정확도를 탁월하게 제공합니다., 넓은 전망 각도, 그리고 강력한 4차선 MIPI DSI 인터페이스를 통해 반응적인 터치 상호 작용.

이 디스플레이 모듈은 첸젠 천안웨이 테크놀로지가 제조한 최신 디스플레이 기술과 신뢰할 수 있는 산업용 구조를 결합하여 휴대용 기기에 이상적입니다.산업용 컨트롤러, 의료 장비, 그리고 소비자 전자제품은 뛰어난 시각 성능을 필요로 합니다.

주요 특징

놀라운 시각적 성능

1080×RGB×1920 픽셀 해상도와 1670만 개의 색상을 통해 선명한 이미지를 경험하세요. The IPS (In-Plane Switching) technology ensures consistent color reproduction and full 178° viewing angles from all directions — eliminating color shift and contrast loss regardless of viewing position.

통합 용량 터치

G + F + F (글라스 + 필름 + 필름) 멀티 터치 구조는 Goodix GT911 컨트롤러를 통합하여 정확하고 반응적인 터치 검사를 제공합니다.I2C 인터페이스는 호스트 프로세서와의 원활한 통신을 보장합니다., 전용 중단 및 리셋 핀은 효율적인 전력 관리 및 동작 인식을 가능하게합니다.

고속 MIPI 인터페이스

4차선 MIPI DSI 초고속 차차 신호는 EMI를 줄이는 높은 대역폭의 신뢰할 수 있는 비디오 전송을 제공합니다.이 현대적 인터페이스 표준은 전통적인 평행 RGB 솔루션에 비해 더 얇은 케이블 디자인과 단순화된 PCB 레이아웃을 가능하게 합니다..

견고한 백라이트 시스템

엣지 라이트 LED 백라이트 구성은 1200 cd/m2의 전형적인 밝기를 제공하는 15개의 고효율의 흰색 LED를 갖추고 있습니다.모듈은 밝은 햇빛에서 어두운 환경까지 다양한 주변 조명 조건에 원활하게 적응합니다..

기술 사양

표시 특징

디스플레이 타입: IPS TFT LCD, 보통 검은색 모드 액티브 영역: 68.04 mm (H) × 120.96 mm (V) 픽셀 형식: 1080 (H) × 1920 (V) RGB 스트라이프 배열 픽셀 피치: 21 μm (H) × 63 μm (V) 색상 깊이: 16.7 백만 색상 (24-비트 RGB) 볼 방향: 모든 시점 (360° 최적의 볼) 대비 비율: 1200:1 (보통)

터치 패널 사양

터치 구조: G+F+F 용량 멀티 터치 컨트롤러 IC: Goodix GT911 인터페이스: 인터럽트 출력 I2C 표면 경화: ≥6H 연필 경화 빛 전달: ≥85% 운영 전압: 2.8V 3.3V (I/O), 1.8V (논리)

전기 매개 변수

TFT 드라이버 IC: Himax HX8399C 논리 공급 장치 (IOVCC): 1.65V ∼ 3.3V (1.8V 전형) 아날로그 양성 (VSP): 4.8V ∼ 6.0V 아날로그 음성 (VSN): -6.0V ∼ -4.8V 백라이트 전압:28V 32V 백라이트 전류: 60mA (일개의 문자열에 전형적인)

물리적 차원

모듈 크기: 70.04mm (W) × 128.29mm (H) × 1.78mm (T) 터치 패널: 75.80mm (W) × 139.90mm (H) × 3.49mm (T) 무게: TBD (간체 디자인)

환경 및 신뢰성

운영 조건

작업 온도: -20°C ~ +60°C 저장 온도: -30°C ~ +70°C 습도 범위: 20% ~ 90% RH (비 응축)

신뢰성 검사

이 모듈은 96시간의 고온 저장 (+70°C), 96시간의 낮은 온도 저장 (-30°C), 작동 온도 사이클,열 충격 검사 (-20°C ∼ +60°C)모든 테스트는 기능 결함, 액체 결정 누출이 없으며 스트레스 조건에서 광학적 성능을 유지한다는 것을 확인합니다.

인터페이스 핀 구성

40pin FPC 커넥터는 포괄적인 시스템 통합을 제공합니다.

• 전원 레일: GND, IOVCC (1.8V), VSP/VSN 아날로그 공급, CTP_VCC (2.8-3.3V) • MIPI DSI: 4 데이터 레인 페어 (D0±, D1±, D2±, D3±) 더하기 시계 페어 (CLK±) • 터치 인터페이스: CTP_SDA, CTP_SCL, CTP_INT,CTP_RST • 제어 신호: 재설정, TE (물망 효과), PWM (반등 둔화) • 반등: LEDA/LEDK 안도 및 카토드 연결

모든 고속 디퍼셜 짝은 에너지 효율적인 작동을 위해 LP-11 저전력 상태를 지원합니다.

전력 순서 및 타이밍

HX8399C 드라이버 IC는 특정 전원 켜기 순서를 요구합니다: VDD1/HS_VCC는 VSP/VSN 활성화 전에 최소 1ms 지연과 함께 안정화되어야합니다.하드웨어 리셋 (RESX) 은 전력 안정화 후 ≥ 10μs 동안 낮은 상태를 유지해야합니다., 전체 초기화 120ms가 필요 표시 명령어 전에.

전원 끄는 순서는 이 순서를 역전하여 MIPI 비디오 패킷이 공급 장치 제거 전에 종료되는 것을 보장하여 이미지 유지 및 드라이버 손상을 방지합니다.

신청서

• Industrial HMI panels and handheld terminals • Medical diagnostic displays and portable equipment • Smart home control interfaces • Automotive infotainment systems • High-end consumer electronics and gaming devices • Test and measurement instrumentation

품질 보장

ISO 인증을 받은 공정으로 제조됩니다. 미흡한 부분, 단축 및 광학 균일성 등 중요한 결함을 100% 검사합니다.검사 조건은 표준화된 프로토콜을 따릅니다.: 1000±200 럭스 조명, 30cm 관측 거리, 45°±10° 관측 각.

RoHS를 준수하는 건설은 전체적으로 납 없는 재료로 환경 책임을 보장합니다.

포장 및 물류

개별적인 반 정적 거품 봉지 5 단위 뭉치, 충격 흡수 폼 용기 보호 및 강화 된 카튼 밀폐.대용량 주문에 사용할 수 있는 맞춤형 라벨 및 포장 구성.

지원 및 문서

초기화 코드 시퀀스, 시간 다이어그램 및 요청에 따라 사용할 수있는 응용 프로그램 메모를 포함한 완전한 기술 문서.통합 컨설팅 및 맞춤형 펌웨어 개발에 대한 엔지니어링 지원.
