제조업체, 5인치 LCD 화면 720*1280 LCD 화면 정전식 터치스크린 휴대용 장치 디스플레이 생산

MOQ:	협상하다
가격:	negotiate
표준 포장:	판지
배송 기간:	16 일
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

심천, 광동

브랜드 이름

TXWEI

ISO9001 IS014001 IATF16949

모델 번호

TXW550039N0-CTP

강조하다:

정전식 터치 기능이 있는 5인치 LCD 화면

720x1280 TFT LCD 디스플레이

휴대용 장치 LCD 화면 디스플레이

제품 설명

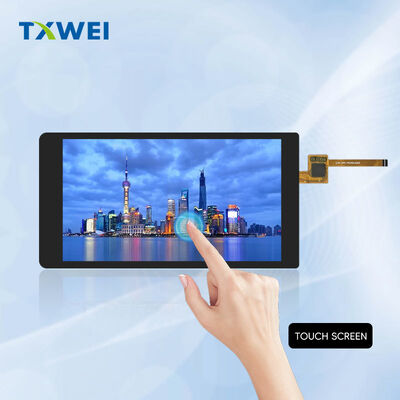

TXW550039N0-CTP 5.5" HD+ IPS 디스플레이, 용량 터치

◆◆◆

제품 개요

TXW550039N0-CTP는 컴팩트 5.5인치 폼 팩터에서 완전한 시각적이고 대화형 솔루션을 제공합니다.이 통합 모듈은 반응용 용량 터치 패널과 고성능 IPS LCD를 결합합니다., 디스플레이 품질과 사용자 경험이 제품 성공을 주도하는 까다로운 임베디드 애플리케이션을 위해 설계되었습니다.

Shenzhen Tianxianwei Technology에서 제조한 이 디스플레이 모듈은 휴대용 기기, 산업 인터페이스 및 소비자 전자제품에 대한 목표입니다..

ᄋᄋᄋᄋᄋ ᄋᄋᄋᄋ ᄋᄋᄋ

디스플레이 기술

IPS 패널 우수성In-Plane Switching 기술은 일반적인 TN 패널의 색상 변화와 대비 손실을 제거합니다. 액체 결정 분자는 기판과 평행하게 회전합니다.모든 시선 방향에서 일관된 광적 성능을 유지합니다..

보통 은밀한 작전픽셀은 전원이 꺼졌을 때 기본으로 검정색으로 표시됩니다. 이 아키텍처는 일반적으로 흰색 대안에 비해 더 깊은 검정색 수준, 우수한 대비 비율 및 낮은 빛 누출을 달성합니다.다크 사용자 인터페이스는 에너지 효율이 향상됨으로써 혜택을 누립니다..

액티브 매트릭스 드라이브개별 얇은 필름 트랜지스터는 각각의 픽셀을 독립적으로 제어합니다. 공유 된 전극 유물이 없습니다. 움직임 흐름을 없습니다. 정적 내용과 동적 그래픽을 모두 위해 날카롭고 정확한 이미지 렌더링.

∙

해상도 및 이미지 품질

HD+ 해상도수평 720 픽셀. 수직 1280 픽셀. 9:16 비율은 초상화 지향 응용 프로그램을 최적화합니다. 휴대용 단말기, 모바일 장치, 수직 제어판.

RGB 스트라이프 픽셀 구조수직 RGB 하위 픽셀 배열. 표준 보는 거리에서 자연스러운 색 혼합. 사진 이미지, 데이터 시각화 및 색-비판적 인 인터페이스에 이상적입니다.

픽셀 크기94.5 미크로미터 위와 수직 모두. 인치당 약 269 픽셀. 부드러운 윤곽 렌더링. 선명한 문자 가독성.

액티브 뷰 영역68.04mm 너비 × 120.96mm 높이. 최소한의 물리적 발자국을 가진 상당한 화면 부동산.

│ │ │ │ │ │ │ │ │ │

LCD 모듈 크기71.04mm 모듈 너비 129.56mm 모듈 높이 1.65mm 전체 두께

터치로 전체 조립76.00 mm 조립 폭. 143.46 mm 조립 높이. 2.81 mm 전체 두께. 추가 1.16 mm는 과도한 부피없이 용량 터치 층을 수용합니다.

무게휴대용 애플리케이션에 최적화 되어 있습니다.

유연 회로 커넥터디스플레이 신호를 위한 25-핀 FPC. 터치 인터페이스를 위한 6-핀 FPC. 컴팩트하고 신뢰할 수 있는 상호 연결. 자동 조립 프로세스와 호환된다.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

용량 터치 패널

G+F+F 건축커버 유리 + 필름 + 필름 구조. 광학적으로 선명한 접착성 라미네이션과 함께 3층 구조. 비용 효율적인 내구성. 반응 스냅 성능.

터치 컨트롤러FT5436DQQ 통합 회로. 전용 터치 처리. 100 Hz 보고 속도 전형적인. 부드러운 동작 추적. 낮은 호스트 프로세서 부하.

멀티 터치 기능5점 동시 탐지, 복잡한 동작 인식, 칩 줌, 두 손가락 회전, 여러 손가락 게임 제어, 현대 인터페이스 요구 사항에 대한 지원

통신 프로토콜I2C 표준 인터페이스. SCL 클럭 400 kHz 전형. SDA 양방향 데이터. 이벤트 구동 호스트 알림을위한 INT 중단 출력. 초기화 복구을위한 RST 재설정 제어.

전기 특성2.8V ~ 3.3V 작동 범위. 1.8V 논리 인터페이스 옵션. -20°C ~ +60°C 기능 온도. <5mW 전형적인 작동 전력. 배터리 전력 설계에 효율적입니다.

∙∙゚:∙∙゚:・゚??゚ ゚∙∙゚:・゚??゚ ゚

인터페이스 아키텍처

MIPI DSI 표준4선 이동 산업 프로세서 인터페이스 산업 표준 고속 차차 신호, 낮은 전자기 간섭, 까다로운 환경에 대한 강력한 노이즈 면역

데이터 라인D0, D1, D2, D3 디퍼셜 페어. 네 개의 병렬 채널. 종합 대역폭은 24 비트 색상 깊이와 함께 60 Hz 리프레쉬를 지원합니다.

시계 분배CLK 미분 쌍. 소스 동기 아키텍처. 단순화된 시스템 클럭 디자인. 데이터 라인 간 복잡한 스키어 매칭이 필요하지 않습니다.

저전력 모드LP11, LP10, LP00 상태 지원. 초저전력 대기 상태. 잠에서 빠르게 깨어. 모바일 애플리케이션에 대한 배터리 수명 연장.

명령 및 비디오 모드레지스터 구성 및 정적 이미지 명령 모드 실시간 스트리밍 비디오 모드 유연한 시스템 통합 프레임 버퍼 우회 옵션

전기 사양 ┃ ┃ ┃

I/O 공급 전압 (IOVCC)1.65V 최소. 1.8V 전형. 2.0V 최대. 현대 응용 프로세서와 논리 레벨 호환성. 1.8V 시스템에 레벨 변환 없이 직접 연결.

아날로그 공급 전압 (VCI)2.5V 최소. 2.8V 전형적. 3.3V 최대. 코어 디스플레이 드라이버 전력. 안정적인 조절은 반짝이 없는 작동을 위해 필요합니다.

현재 소비작동 전류는 디스플레이 내용과 백라이트 설정에 따라 달라집니다. 잠자리 모드 전류는 배터리를 절약하기 위해 최소화됩니다. 요청에 따라 상세한 특징이 제공됩니다.

게이트 드라이브 생성내부 충전 펌프 회로는 TFT 스위치 전압을 생성합니다. 단일 공급 입력에서 파생 된 긍정적 및 부정적인 레일. 외부 고전압 공급이 필요하지 않습니다.

∙

백라이트 시스템

LED 구성14개의 흰색 LED가 연쇄 평행 배열되어 있다. 가장자리 조명 광학 구조. 정밀 빛 안내판. 디푸저와 밝기 증강 필름.

전기 매개 변수전압: 최소 19.6V. 최대 22.4V. 전형적인 작동 전류 40 mA. 일정한 밝기 위해 일정한 전류 드라이브가 권장됩니다.

밝기 성능전체 광 스택으로 결정해야 하는 사양. 설계 지침을 요청할 때 사용할 수 있는 전형적 값.

운용 수명30,000 시간 LED 등급. LED 당 20 mA에서 50% 밝기 유지로 정의됩니다. 전류 절감 및 열 관리로 연장 된 수명이 달성됩니다.

제어 인터페이스LEDA 애노드 연결 LEDK 카소드 연결 PWM 디밍 호환

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

타이밍 과 통제

아키텍처 재설정RESET 핀 활성 낮은. 최소 10 마이크로초 펄스. 120 밀리초 초기화 기간. 내부 상태 기계 순서 전원 설정. 시작 중 OTP 매개 변수 로딩.

찢기 효과 신호TE 출력 펄스. 프레임 경계 표시. 눈물 없는 업데이트를 위한 호스트 동기화. 부드러운 애니메이션과 비디오 콘텐츠에 필수.

전력계열IOVCC 및 VCI 응용 프로그램 순서가 유연합니다. 공급 안정화 후 RESET 풀립니다. 명령 수락 전에 15 밀리 초 지연. 초기화 후 준비 표시 표시.

수면 상태 관리저전력 대기 상태에서 잠자리 명령, 정상 작동을 위해 잠자리 명령, 빠른 상태 전환, 컨텍스트 유지 옵션

∙

환경 복원력

작동 온도-20°C에서 +60°C까지 디스플레이와 터치 기능, 냉동 시작 가능, 전체 범위에서 전체 사양 준수

보관 조건-30°C에서 +70°C까지 작동하지 않습니다. 20%에서 90%의 상대 습도입니다.

열 충격 검증10주기 테스트 -20°C 노출 30분 +60°C 노출 30분 정적 상태 기계적인 고장 없이 성능 저하

고온 작업+60°C 연속 작동 96시간 유효성 이미지 붙어있지 않음 색변화 없음 촉각 반응성 유지

낮은 온도 작업-20°C 지속 작동 96시간 검증 반응 시간은 정해진 범위 내에서 터치 기능이 전부

습기 내구성50°C, 90%의 상대 습도, 96시간 노출, 거품 형성, 밀폐 탈층, 프레임 무지개 효과

ᄋᄋᄋᄋ

품질 보장

생산 테스트100% 전기 검증, 산업 표준에 따른 픽셀 결함 검사, 촉각 좌표 선형성 검증, 백라이트 균일성 측정

신뢰성 검증IEC 60068-2-14에 따라 온도 사이클. IEC 60068-2-27에 따라 기계 충격. IEC 60068-2-6에 따라 진동 저항. IEC 61000-4-2에 따라 ESD 면역

수용 기준누락된 세그먼트에 대한 허용도 없습니다. 전기 쇼트도 없습니다. 불투명한 세그먼트도 없습니다. 표시되지 않는 조건도 없습니다. 비정상적인 표시 패턴도 없습니다. 액체 결정 누출도 없습니다. 밀봉 무결성 필수입니다.

환경 준수전면적으로 납 없는 재료. RoHS 지침 2011/65/EU을 준수합니다. REACH 물질 제한이 준수됩니다. 책임있는 제조 인증.

∙

통합 지침

기계적 장착4면 지원이 권장됩니다. 활성 영역에 점적 인 부하를 피하십시오. 전도성 요소에 대한 공백을 유지하십시오. 취급 중에 ESD 보호가 필수적입니다.

열 설계LED 연결 온도 모니터링. PCB를 통해 열 분산 경로. 아노드 영역에서 구리 면적 최대화. 밀폐 된 장막에 대한 환경 감소.

전기 배열별개의 아날로그 및 디지털 지상 평면, 전력 입력에서 별의 지상, MIPI 추적 길이 일치, 100 오름의 차원 임피던스, EMI 민감한 애플리케이션을 위한 보호

소프트웨어 통합시트로닉스 ST7703 초기화 순서. 명령어 세트 문서 사용 가능. I2C를 통해 터치 펌웨어 구성. 포칼텍의 제스처 라이브러리.

광적 사용자 정의커버 렌즈 모양과 두께 반사 방지 코팅 반 반사 반사 표면 처리 개인 정보 보호 필터 통합 사용자 지정 오프레이션 및 커트아웃 광 접착 서비스 제공

∙

대상 애플리케이션

휴대용 의료기기. 산업용 휴대용 단말기. 모바일 테스트 장비. 스마트 가정 제어판. 건물 자동화 인터페이스. 보안 시스템 키보드. 판매점 단말기.재고 관리 시스템교육용 전자제품. 개발 플랫폼. 소비자 가전. 자동차 사후시장 디스플레이. 해상 기기. 야외 휴대용 장치.

∙

주문 정보

모델 지정TXW550039N0-CTP

제조업자첸젠 천안웨이 테크놀로지 회사

샘플 사용 가능성엔지니어링 샘플은 일반적으로 2-3 주 생산 선행 시간 4-6 주 표준 양량 가격은 연간 1,000 유닛에서 협상됩니다.

맞춤화 서비스커버 유리 모양 및 두께 로고 인쇄 및 브랜드화 밝기 배닝 및 선택 FPC 길이 및 커넥터 위치 인터페이스 전압 사용자 정의 터치 펌웨어 수정맞춤형 커버 렌즈에 광적 접착규제 인증 지원
