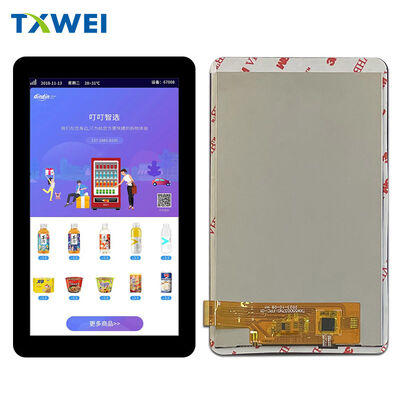

5.5인치 FHD 수직 IPS 터치스크린 1080*1920 해상도 TFT LCD 디스플레이 화면 MIPI 인터페이스

MOQ:	협상하다
가격:	negotiate
표준 포장:	판지
배송 기간:	16 일
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

심천, 광동

브랜드 이름

TXWEI

ISO9001 IS014001 IATF16949

모델 번호

TXW550037N0-SN

강조하다:

5.5인치 FHD 수직 IPS LCD 화면

MIPI 인터페이스 TFT LCD 디스플레이

1080x1920 해상도 터치스크린 디스플레이

제품 설명

TXW550037N0-SN 5.46" FHD+ IPS 디스플레이

∙

전반적인 설명

TXW550037N0-SN는 현대 임베디드 애플리케이션을 위한 완전한 디스플레이 솔루션을 나타냅니다.46 인치 모듈은 고해상도 IPS LCD 패널과 완전히 통합 된 용량 터치 패널을 결합합니다.쉐인젠 천안웨이 테크놀로지가 설계한이 디스플레이는 화면 품질이 필요한 까다로운 애플리케이션을 대상으로 합니다., 터치 반응성, 공간 효율성을 손상시킬 수 없습니다.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

디스플레이 기술

IPS 패널 아키텍처플레인 스위칭 기술은 이 모듈을 기존의 TN 디스플레이와 구별한다. 액체 결정 정렬은 모든 관점에서 일관된 색상 재생과 대조 비율을 가능하게 한다.사용자들은 직선 또는 극한 각도에서 보는 것과 같은 시각 품질을 경험합니다..

보통 검은 모드패널은 보통 검은색으로 작동합니다. 전압이 제거되면 픽셀은 기본적으로 검은색으로 변합니다. 이 구조는 더 깊은 검은색, 더 높은 콘트라스트를 제공합니다.그리고 일반적으로 흰색의 대안과 비교하면 빛 누출을 줄입니다.. 어두운 인터페이스 디자인에서 에너지 효율이 향상됩니다.

액티브 매트릭스 TFT얇은 필름 트랜지스터 액티브 매트릭스 어드레싱은 각 픽셀이 전자기 교류 제어 기능을 받도록 보장합니다. 공유 전극 교류가 없습니다. 유령화도 없습니다. 빠르게 움직이는 그래픽에서 날카로운 가장자리.

♬ ♬ ♬ ♬ ♬ ♬

해상도 및 픽셀 아키텍처

풀 HD+ 해상도수평으로 1080 픽셀, 수직으로 1920 픽셀. 이 9:16 비율은 초상화 지향적인 애플리케이션, 스마트폰, 휴대용 단말기, 수직 산업용 패널에 적합합니다.

RGB 스트라이프 배열수직 RGB 스트라이프로 구성된 서브 픽셀. 정상적인 시청 거리에서 자연스러운 색 혼합. 사진 콘텐츠와 색-비판적 인 인터페이스에 최적.

픽셀 피치63 마이크로미터 수평, 63 마이크로미터 수직, 인치당 401 픽셀, 개별 픽셀은 전형적인 300mm 볼거리에서 보이지 않습니다. 부드러운 경사, 선명한 텍스트.

액티브 디스플레이 영역68.04mm 너비 × 120.96mm 높이

│ │ │ │ │ │ │ │ │ │

LCD 모듈 크기78.00mm 모듈 너비. 129.76mm 모듈 높이. 1.95mm 전체 두께. 눈에 띄는 얇은 프로필은 현대 산업 디자인 미학을 가능하게합니다.

터치로 전체 조립83.70 mm 조립 폭. 141.20 mm 조립 높이. 3.20 mm 전체 두께. 추가 1.25 mm는 용량 터치 계층을 수용하고 과도한 부피없이 유리 덮을 수 있습니다.

무게최종 표면 유리 사양에 따라 결정됩니다.

FPC 커넥터39핀 유연 인쇄 회로, 콤팩트 커넥터 발자국, 신뢰할 수 있는 보드-디스플레이 상호 연결, 자동 조립 프로세스를 위해 설계되었습니다.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

용량 터치 패널

G+G 건설커버 글래스 + 센서 글래스 아키텍처. 광학적으로 선명한 접착제로 결합 된 두 개의 분리 된 유리 층. 필름 기반 대안에 비해 우수한 내구성. 프리미엄 촉각 반응.

물리적 축적0.55mm 커버 유리 두께 OCA 라미네이션 층 ITO 센서 유리 총 터치 모듈 두께 1.45 ± 0.10mm 견고하지만 정제된

컨트롤러 통합칩-온-플렉스 구성의 CST340 터치 컨트롤러. 전용 처리 단위는 호스트 마이크로 컨트롤러에서 터치 계산을 할부합니다. 100 Hz 전형적인 보고서 속도. 원활한 추적.

멀티 터치 기능5점 동시 터치 인식. 복잡한 동작 지원. 핑크-투-줌. 두 손가락 회전. 멀티 버튼 누르기. 현대 사용자 인터페이스 요구 사항 만족.

통신 인터페이스I2C 표준 프로토콜. SCL 클럭 라인. SDA 데이터 라인. 이벤트 알림을 위한 INT 인터럽트 출력. 거의 모든 현대 마이크로 컨트롤러와 애플리케이션 프로세서와 호환된다.

작동 매개 변수2.8V에서 3.3V 공급 범위. -20°C에서 +60°C의 기능 온도. <10mW의 전형적인 작동 전력. 배터리 전력 설계에 효율적입니다.

∙

인터페이스 및 신호

MIPI DSI 표준4선 이동 산업 프로세서 인터페이스 - 디스플레이 시리즈 인터페이스. 고속 디스플레이 연결을 위한 산업 표준. 차차 신호. 낮은 EMI. 강력한 노이즈 면역.

데이터 라인D0, D1, D2, D3 디퍼셜 페어. 4개의 병렬 데이터 채널. 한 레인당 1Gbps 전형적인. 24비트 색상 깊이를 가진 60Hz 풀 HD+ 리프레쉬에 충분한 총 대역폭.

시계 건축전용 CLK 디퍼셜 페어, 원소 동기화, 단순화된 시스템 클로킹, 복잡한 오차 관리가 필요없다.

명령어 대 비디오 모드레지스터 구성을 위한 명령 모드 실시간 픽셀 스트리밍을 위한 비디오 모드 유연한 시스템 통합 저전력 정적 이미지 기능

∙∙゚:∙∙゚:・゚??゚ ゚∙∙゚:・゚??゚ ゚

전기 특성

원자력 공급 (VDD)2.5V 최소. 3.3V 전형적. 3.6V 최대. 내부 DC-DC 변환기 및 참조 회로에 대한 아날로그 전력. 깜박임 없는 작동에 필수적인 안정적인 조절.

I/O 공급 (IOVCC)1.65V 최소. 1.8V 전형. 3.3V 최대. 논리 레벨 호환성. 레벨 변환 없이 1.8V 또는 3.3V 호스트 프로세서와의 직접 연결.

게이트 드라이브 전압VGH: 11V 전형적인. TFT 스위칭을 위한 긍정적 게이트 드라이브. VGL: -7V 전형적인. 완전한 픽셀 끄기 위한 부정적인 게이트 드라이브. 충전 펌프 회로에 의해 내부에서 생성된다.

공통 전극 (VCOM)조정 가능한 참조 전압. -2V에서 0V 조정 범위. 최소 깜빡임에 공장에서 정정. 응용 프로그램 특정 최적화를 위해 현장 조절.

현재 소비디스플레이 내용과 백라이트 설정에 따라 특징을 표시합니다. 상세한 전기 사양에서 사용할 수있는 전형적인 작동 전류

배등 시스템 ┃ ┃ ┃

LED 구성총 36개의 흰색 LED. 가장자리 조명 구조. 정밀 광 필름을 통해 전체 패널 너비에 빛을 안내합니다. 18개의 병렬 전기 문자열. 문자열당 2개의 LED 시리즈.

전기 요구 사항전압: 최소 11.2V. 최대 12.8V. 12V 명목 설계점. 전류: 전체 밝기에 전형적인 360 mA. 개별 LED 전류: 20 mA.

밝기 성능2000 cd/m2 전형적인 LCD 및 CTP 광 스택. 실내 및 그림자 야외 환경에 충분히 밝다. 사무실 조명 및 낮 환경 조건에서 읽을 수 있습니다.

통일성80%의 최소 밝기 균일성, 가시적인 핫스팟이 없습니다.

장수성20,000 시간 LED 수명 등급. LED 당 20 mA에서 작동하는 50% 밝기 유지로 정의됩니다. 전류 감소 및 열 관리로 연장 된 수명이 달성됩니다.

제어 인터페이스4 × LEDA 애노드 연결. 4 × LEDK 카소드 연결. 분산 전류 경로. 저항 손실 감소. 밝기 조절을 위한 PWM 디밍 호환.

∙

타이밍 및 전력 관리

요구사항 재설정RESX 핀 액티브 로우 리셋. 최소 1 ms 펄스 너비. 출시 후 5 ms 초기화 기간. 내부 OTP는 공장 캘리브레이션 데이터를 로드합니다. 리셋 완료 후 안정적인 작동이 보장됩니다.

찢어지는 효과 예방TE 신호 출력. 프레임 동기화 펄스. MCU는 디스플레이 갱신과 메모리 업데이트를 조정합니다. 동적 콘텐츠의 가시적인 찢기를 제거합니다.

전원 켜기 순서스테이지 전압 적용이 필요합니다. VDD1/HS_VCC 먼저. VDD3 다음. 안정화 후 RESX 방출. 초기화 중에 LP11 상태의 MIPI 레인. 비디오 전송 전에 최소 50 ms.전원 공급을 완료한 120 ms 디스플레이.

잠자리 모드SLPIN 명령 입력. 비동기 표시. 터치 액티브 옵션. 전력 소모를 줄입니다. 완전한 작동으로 빠르게 재개합니다. 사용자 상호 작용 사이에 배터리를 절약하는 데 이상적입니다.

전원 끄는 순서SLPIN 명령어 먼저. 비디오 중지. 전력 제거 전에 최소 3 프레임. VDD3 꺼. VDD1/HS_VCC 꺼. 전기 스트레스 및 시각적 유물을 방지합니다.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

환경 사양

작동 온도-20°C에서 +60°C까지 디스플레이와 터치 기능 모두. 냉동 시작 가능. 응축 요구 사항이 없습니다. 범위 전체에서 전체 사양을 준수합니다.

저장 온도-30°C에서 +70°C까지 작동하지 않습니다. 장수 기간이 길어집니다. 운송과 창고의 유연성.

습도90% RH 최고, 응축 방지, 열대환경 호환

열 충격 저항성-20°C 노출 30분 +60°C 전환 30분 정적 상태 테스트

고온 작동+60°C 연속 작동 96시간 유효성 이미지 붙어있지 색이 바뀌지 않습니다

낮은 온도 작동-20°C 지속 작동 96시간 검증 반응시간 정해진 범위 내에서 터치 기능

고온 저장장+70°C 보관 96시간 노출 테스트 후 기능 검증이 필요합니다

낮은 온도 저장-30°C 보관 96시간 노출, 신체적 손상이 없고 밀폐가 손상되지 않습니다.

습도 저장50°C, 90% RH, 96시간 노출, 거품 형성, 포라라이저 탈라미네이션,

∙

품질 보장

기능 테스트100% 전기 테스트, 픽셀 결함 검사, 촉각 좌표 확인, 백라이트 균일성 측정

신뢰성 검증온도 순환, 기계 충격, 진동 저항, ESD 면역, 애플리케이션 요구 사항에 따라 떨어지는 테스트

승인 기준누락된 세그먼트에 대한 허용도 없습니다. 전기 쇼트도 없습니다. 불투명한 세그먼트도 없습니다. 표시되지 않는 조건도 없습니다. 비정상적인 표시 패턴도 없습니다. 액체 결정 누출도 없습니다. 밀봉 무결성 필수입니다.

제조의 준수전면적으로 납 없는 재료. RoHS 지침 2011/65/EU을 준수합니다. REACH 물질 제한이 준수됩니다. 환경 책임 인증.

ᄋᄋᄋᄋ

통합 지침

기계적 통합4면 장착 지원이 권장됩니다. 중부 부위에 집중된 부하를 피하십시오. 전도성 요소에 최소 0.5mm의 공백을 유지하십시오. 취급 중에 ESD 보호가 필수적입니다.

열 관리LED 열 분산 경로 설계가 필요합니다. 최대 접합 온도 85 °C. LED 애노드 PCB 영역의 구리 영역 또는 열 통. 밀폐 된 칸막이에 대한 주변 온도 감소.

전기 설계디지털 및 아날로그를 위해 별도의 지상 평면이 권장됩니다. 전력 입시에 별의 지상. 5mm 내의 MIPI 추적 길이 일치. 100 Ω 차원 임피던스EMI에 민감한 애플리케이션에 대한 보호.

소프트웨어 통합히맥스 HX8399C 초기화 순서가 필요합니다. 명령어 세트 문서가 제공됩니다. I2C를 통해 터치 컨트롤러 펌웨어 업데이트 기능. CST에서 사용할 수있는 제스처 인식 라이브러리.

광적 스택 고려 사항커버 렌즈 커스터마이징 가능. AR 코팅 옵션. AG 표면 처리. 개인 정보 보호 필터. 사용자 지정 절단 및 모양. 광적 접착 서비스에 대해 공장과 상담하십시오.

∙

신청서

의료용 휴대용 진단기기 환자 모니터링 단말기 휴대용 초음파 시스템 산업 프로세스 컨트롤러 현장 서비스 태블릿 스마트 가정 제어판건물 자동화 인터페이스시험 및 측정 장비 모바일 판매점 단말기 물류 관리 휴대용 키보드 보안 시스템 자동차 후품 시장 디스플레이 해상 탐색 기기그늘이 있는 야외 키오스크교육용 전자, 프로토타입 제작 및 개발 플랫폼

∙
