도매 5인치 800*480 TFT 저항성 터치 스크린 산업용 제어장비 디스플레이 모니터링 모니터 LCD 스크린

상품

도매 5인치 800*480 TFT 저항성 터치 스크린 산업용 제어장비 디스플레이 모니터링 모니터 LCD 스크린

MOQ:	협상하다
가격:	negotiate
표준 포장:	판지
배송 기간:	16 일
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

심천, 광동

브랜드 이름

TXWEI

ISO9001 IS014001 IATF16949

모델 번호

TXW500152N0-RTP

강조하다:

5인치 TFT LCD 저항성 터치 스크린

산업용 제어장치 LCD 모니터

800*480 TFT 디스플레이 보증

제품 설명

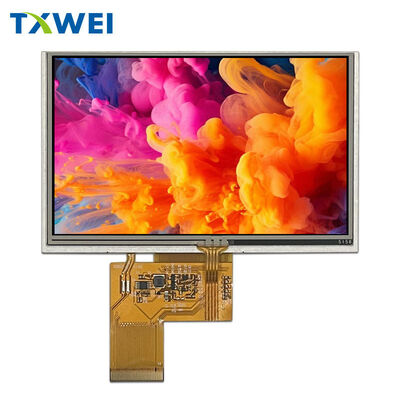

✦ TXW500152N0-RTP ✦

5.0" 산업용 WVGA TFT LCD + RTP

800×480 해상도 | 24비트 RGB | 저항막 터치 | 광범위 온도 설계

◆ 이 디스플레이를 선택해야 하는 이유?

▸ 선명한 WVGA 영상

800×RGB×480 해상도는 산업용 인터페이스에 선명하고 생생한 이미지를 제공합니다. ILITEK ILI6122+ILI5960 듀얼 칩 드라이버 아키텍처로 구동되는 16.7M 트루 컬러를 지원합니다. 0.135mm 픽셀 피치는 팔 길이에서 텍스트 가독성과 아이콘 선명도를 보장합니다.

▸ 신뢰할 수 있는 저항막 터치

통합 4선 저항막 터치 패널(RTP)은 산업 환경에서 신뢰할 수 있는 선택입니다. 장갑, 스타일러스 또는 맨손으로 완벽하게 작동합니다. 전기적으로 노이즈가 많은 공장 바닥에서도 용량성 간섭 문제가 없습니다.

▸ 6시 최적 시야각

하단 보기 설치를 위해 설계되었습니다. 눈높이보다 높은 곳에 장착되는 제어판, 키오스크 및 사용자가 화면을 올려다보는 임베디드 시스템에 적합합니다.

▸ 극한 환경을 위한 설계

→ 작동 온도: -20°C ~ +70°C → 보관 온도: -30°C ~ +80°C → 습도: 최대 90% RH

96시간 고온 보관(+80°C), 96시간 저온 보관(-30°C), 50회 열 충격 테스트(-20°C↔70°C)를 통과했습니다. 이 화면은 소비자용 디스플레이가 실패하는 환경에서도 뛰어납니다.

◆ 기술 사양

디스플레이 코어 • 패널 유형: TFT 액티브 매트릭스, 노멀 화이트 투과형 • 해상도: 800(H) × 480(V) 픽셀 • 색 깊이: 16.7M (24비트 RGB) • 픽셀 배열: RGB 수직 스트라이프 • 활성 영역: 108.00mm × 64.80mm • 시야 방향: 6시 • 드라이버 IC: ILITEK ILI6122 + ILI5960

터치 시스템 • 유형: 4선 저항막 터치 패널 (RTP) • 인터페이스: 아날로그 위치 감지 • 활성화: 압력 기반 (장갑 호환) • 내구성: 수백만 터치 등급

백라이트 • 유형: 엣지 라이트 화이트 LED 어레이 • LED 개수: 12개 칩 (6 직렬 × 2 병렬) • 순방향 전압: 17.4V ~ 19.8V • 순방향 전류: 40mA (일반) • 휘도: 240 cd/m² (LCD+RTP 포함 시 일반) • 수명: 50% 밝기까지 30,000시간

전기 인터페이스 • 비디오: 24비트 병렬 RGB (R0-R7, G0-G7, B0-B7) • 클럭: DCLK 픽셀 클럭 입력 • 동기화: HSYNC, VSYNC, DE (데이터 활성화) • 제어: DISP (디스플레이 켜기/끄기) • 전원: VDD 3.0~3.6V (3.3V 일반)

물리적 치수 • 모듈 크기: 120.70mm × 75.80mm × 2.80mm • RTP 포함 시: 116.80mm × 72.60mm × 4.15mm • 무게: 미정 • FPC: 40핀, 0.5mm 피치

◆ 핀 할당 (40핀 FPC)

전원 및 백라이트 ① LEDK — 백라이트 음극 (–) ② LEDA — 백라이트 양극 (+) ③ GND — 접지 ④ VDD — 로직 전원 공급 장치 (3.3V)

RGB 데이터 버스 ⑤~⑫ R0-R7 — 빨간색 데이터 (LSB부터 MSB까지) ⑬~⑳ G0-G7 — 녹색 데이터 (LSB부터 MSB까지) ㉑~㉘ B0-B7 — 파란색 데이터 (LSB부터 MSB까지)

타이밍 및 제어 ㉙ GND — 접지 ㉚ DCLK — 픽셀 클럭 ㉛ DISP — 디스플레이 활성화 ㉜ HSYNC — 수평 동기화 ㉝ VSYNC — 수직 동기화 ㉞ DE — 데이터 활성화 ㉟ NC — 연결 없음 ㊱ GND — 접지

터치 (FPC 상 NC — RTP 별도 본딩) ㊲ XR — 터치 오른쪽 (FPC 상 NC) ㊳ YD — 터치 아래 (FPC 상 NC) ㊴ XL — 터치 왼쪽 (FPC 상 NC) ㊵ YU — 터치 위 (FPC 상 NC)

◆ 타이밍 특성

클럭 요구 사항 • DCLK 주파수: 33.3 MHz (일반) (최대 50 MHz) • 새로 고침: 60Hz 안정적인 프레임 속도

수평 타이밍 • 활성 디스플레이: 800 클럭 사이클 • 총 라인 주기: 1056 (일반) (862~1200 범위) • HSD 펄스: 1~40 클럭 • 백 포치: 46 클럭 • 프론트 포치: 16~354 클럭

수직 타이밍 • 활성 디스플레이: 480 라인 • 총 프레임 주기: 525 (일반) (510~650 범위) • VSD 펄스: 1~20 라인 • 백 포치: 23 라인 • 프론트 포치: 7~147 라인

◆ 적용 시나리오
