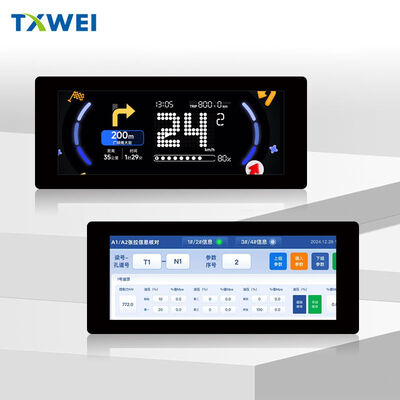

6.2인치 480*1280 인터페이스 MIPI TFT 터치 두 바퀴 기기 화면 조립 모듈 INCELL 화면

TXW620009B0-CTP 제품 심도 분석

1, 이것은 일반적인 6인치 화면이 아니라 "직선 막대 모양의 자동차 가이즈 화면"에 대한 정확한 카드 슬롯입니다

대부분의 6.2-인치 화면은 풍경 화면 (16:9), 이 480 × 1280 화면은 세로 스트라이프 비율이 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, 수직 막대 화면은 운전 시각에 영향을 미치지 않고 내비게이션 정보 표시 영역을 유지하면서 핸들바의 중앙에 완벽하게 내장 될 수 있습니다.

1200nits 밝기는 휴대 전화 분야에서 큰 문제가 아닙니다. 그러나 자동차 기기 분야에서 엔트리 레벨 자동차 표준입니다.아이폰의 야외 밝기는 약 1000~1200니트입니다)즉, 정오 직사광선 아래에서 운전자는 평상시 화면처럼 "블랙보드"로 변하는 대신 여전히 속도와 배터리 수준을 명확하게 볼 수 있습니다.

2인 셀 구조의 가치는 심각하게 과소평가됩니다.

매개 변수 표에는 '인셀'이라는 단어가 포함되지만, 여기에는 두 가지 엔지니어링 결정이 포함됩니다.
두께 제어: 전체 두께는 터치 계층을 포함하여 5.68mm입니다. 전통적인 G + G (유 + 유리) 구조는 일반적으로 7-8mm를 필요로하지만 이것은 5mm 수준을 달성 할 수 있습니다.즉, 기계의 전체 ID 디자인은 더 공격적이 될 수 있습니다. 예를 들어 손잡이에 가까운 가시화된 기기 덮개를 만드는 것과 같습니다., 튀어나오는 블록 대신.

터치 경험: In Cell는 LCD 패널에 터치 센서를 통합하여 외부 터치에 비해 젖은 터치와 장갑의 촉각을 크게 향상시킵니다.비 가 많은 날 에 타거나 오토바이 장갑 을 착용 할 때 에 필수적 이다일반 전기차 대시보드를 사용했다면 젖은 손으로 만지지 못하는 고통은 알고 있어야 합니다.

3MIPI 4번 전선 인터페이스의 비용 영향

RGB 대신 MIPI를 사용하는 것은 드라이버 IC JD9265T가 고속 일련 전송을 지원한다는 것을 나타냅니다. 이것은 세 가지 암시적 이점을 제공합니다:
EMC 전자기 호환성이 더 좋습니다. 두 바퀴 차량 내부에 모터와 컨트롤러와 같은 큰 간섭 소스가 있습니다.그리고 MIPI의 미분 신호는 평행 RGB보다 더 반 간섭

배선 희소화: RGB 50+PIN에 비해 40PIN은 공간을 절약하고 손잡이 곡선을 통과 할 때 더 유연합니다.
전력 소비 감소: 두 바퀴 자동차와 같은 배터리 전동 장치의 경우 대기 전류의 10mA 감소가 판매 포인트입니다.

4, 온도 매개 변수 뒤에 있는 신뢰성 엔지니어링

-30 °C~+85 °C는 무작위로 적혀 있지 않습니다. -30 °C는 헤이롱지안에서 겨울 아침 첫 번째 시작이 LCD를 동결시키지 않거나 느리게 반응하지 않는다는 것을 의미합니다.+85 °C는 하이난에서 정오 햇빛 노출과 장치 자체 가열 (박스 내부에서 90 °C까지 도달 할 수 있습니다) 으로 인해 액체의 누출이나 촉각 이동이 없을 것을 의미합니다..

-40 °C~90 °C의 저장 온도에 특별한 주의를 기울여야, 이는 작업 온도보다 넓습니다.이것은 운송 시나리오를 고려합니다. 첸젠 공장의 냉장고 물류에서 중국 동북부의 창고까지., 또는 여름에 컨테이너에 직접 햇빛을 운송, 장비가 작동하지 않을 때 더 극단적인 온도에 견딜 수 있습니다.이것은 자동차 등급과 소비자 등급의 본질적인 차이입니다..

5구조 설계에 대한 주요 상기 (ID 엔지니어에게)

62.29 × 163.36mm의 외부 차원과 72.43 × 176.65mm의 터치 차원 사이에 10mm의 간격이 있습니다. 이것은 다음을 나타냅니다.
LCD AA 영역 (54.43 × 146.65mm) 바깥에 BM 영역 (검은 경계) 의 원이 있습니다.

터치 계층은 디스플레이 화면보다 한 원 더 크고 터치 버튼 영역 또는 단순히 조립 허용을 포함 할 수 있습니다
가루를 설계할 때, 창문 열기가 AA 부위의 한쪽보다 적어도 1.5mm 더 커야 한다는 점에 유의해야 한다 (보호율이 흰색 가장자리를 유발하지 않도록 하기 위해서),하지만 터치 효과 영역은 "국경을 초월한 효과"를 위해 케이스의 가장자리로 확장 할 수 있습니다

두께 방향: LCD 화면 몸은 4.38mm이고 터치 패널의 전체 두께는 5.68mm이며, 터치 패널 + FPC + 백라이트 구조의 쌓기 높이는 1.3mm에 불과하다는 것을 나타냅니다.초느다란 디자인에 속하는그러나 이 5.68mm에 폼/감속지대가 포함되어 있는지 참고하십시오. 방수 구조가 건설되어야 할 경우 0.3-0.5mm의 추가 버퍼 공간을 예약해야합니다.

6응용 시나리오에서 정확한 파업에 대한 제안

두 바퀴 대시보드: 단순한 속도를 표시하지 마십시오. 1280의 긴 측면을 사용하여 세분화된 UI - 상단 절반 내비게이션 (간단화된 지도 표시), 중간 속도 및 하단 절반 음악 제어.1200nits 밝기 자동 빛 감지 조정 지원 (낮 동안 최대 밝기, 깜박이는 방지하기 위해 밤에 200nits 이하로 자동으로 감소).

농업 기계 중앙 제어: 농업 기계는 높은 진동과 먼지를 가지고 있습니다.AG 반등 필름 (필름 약화 없이 높은 밝기) 과 버퍼 브래킷을 추가하도록 고객에게 제안합니다.I2C 터치 인터페이스는 물리적 버튼의 불필요한 디자인을 지원할 수 있습니다. (터치 장애의 경우, I2C 버스는 물리적 키보드에 연결될 수 있습니다.)

의료 장비: 이 크기는 휴대용 초음파 또는 모니터링 장치에 적합합니다. 그러나 의료는 더 엄격한 EMC 인증이 필요합니다.그리고 MIPI 인터페이스의 보호 설계는 추가적인 관심을 필요로 합니다.- 30 °C의 낮은 온도에서 시작 가능성은 야외 비상 상황에 적합합니다.
