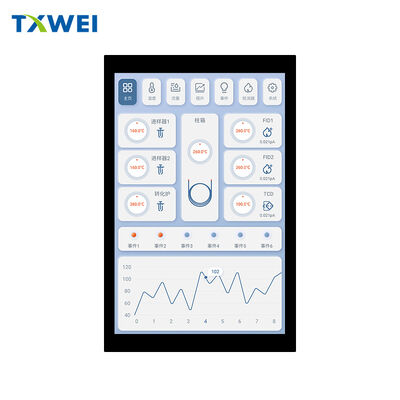

8인치 디스플레이 화면 MIPI 세로 화면 Incell 내장 터치스크린 스마트 스피커 산업용 태블릿 디스플레이 패널

MOQ:	1
가격:	협상 가능
배송 기간:	7-16 일
결제 방법:	L/C,D/A,D/P,T/T
공급 능력:	10000PCS

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

TXWEI

CE FCC ROHS

모델 번호

TXW800041N0-HL

픽셀 수:

800*1280

보는 방향:

표시 인터페이스:

800 알

활성 영역:

107.64*17222

외곽선 크기:

121.8*194*3.9mm

작동 온도:

-20+70 0

보관 온도:

-30+80℃

40PIN

터치 기술:

터치 인터페이스:

강조하다:

8인치 LCD 터치 스크린 MIPI 인터페이스

산업용 LCD 터치 스크린 전체 라미네이션

TFT LCD 디스플레이 800x1280 해상도

제품 설명

TXW800041N0-HL — 8인치 고휘도 IPS 디스플레이 모듈 (인셀 터치 통합)

1. 제품 개요

TXW800041N0-HL은 시각적 선명도, 터치 반응성 및 환경적 견고성이 결합된 까다로운 임베디드 애플리케이션을 위해 설계된 고급 8인치 디스플레이 모듈입니다. 세로 방향의 800 × 1280 픽셀 매트릭스를 특징으로 하는 이 모듈은 인간-기계 인터페이스(HMI) 배포에 최적화된 선명하고 고해상도 이미지를 제공합니다. 인셀 터치 기술의 통합으로 별도의 터치 센서 스택이 필요 없어 광학 스택이 간소화되고 광 투과율이 향상되며 시차를 줄이고 매우 슬림한 폼팩터를 구현합니다.2. 디스플레이 성능 및 광학 특성TXW800041N0-HL의 핵심에는 IPS(In-Plane Switching) 액정 패널이 있어 모든 방향에서 일관된 색상 재현과 넓은 시야각을 보장합니다. 이 기술은 오프 액시스에서 볼 때 색상 이동 및 감마 왜곡을 효과적으로 최소화하여 다중 사용자 또는 가변 장착 시나리오에 중요한 이점을 제공합니다.해상도: 800(H) × 1280(V) 픽셀밝기: 800 니트(일반), 직사광선 또는 실외 조건에서도 가독성 있는 콘텐츠 표시 가능

시야 방향:

 전체 IPS — 수평 및 수직 178° 시점에서 우수한 이미지 충실도디스플레이 컨트롤러: 안정적인 신호 처리, 낮은 전자기 간섭(EMI) 및 광범위한 호스트 호환성을 제공하는 검증된 드라이버 IC인 ILI9882U 칩셋으로 구동

3. 터치 기술 및 인터페이스이 모듈은 라미네이트 오버레이가 아닌 LCD 셀 내부에 터치 감지 레이어를 직접 내장하는 인셀 정전식 터치 기술을 통합합니다. 이 아키텍처 선택은 전체 스택 두께 감소, 터치 좌표 정확도 향상, 디스플레이 휘도 효율성 향상, 표면 오염 물질 및 습기 침투에 대한 우수한 내구성 등 여러 가지 엔지니어링 이점을 제공합니다.
터치 인터페이스: I²C (IIC) — 주류 마이크로컨트롤러 및 애플리케이션 프로세서와의 원활한 통합을 보장하는 표준화된 2선 직렬 프로토콜
터치 프로토콜: 제스처가 풍부한 사용자 경험에 적합한 높은 보고율을 갖춘 업계 표준 멀티 터치 지원
4. 기계적 사양TXW800041N0-HL은 전면 패널 어셈블리 및 베젤 장착 인클로저에 쉽게 통합할 수 있도록 설계된 컴팩트하고 기계적으로 견고한 외형으로 포장됩니다.활성 디스플레이 영역: 107.64mm(W) × 172.22mm(H)

모듈 외형 치수:

 121.8mm(W) × 194mm(H) × 3.9mm(D)4mm 미만의 총 두께는 산업 디자인 미니멀리즘이 중요한 공간 제약이 있는 산업용 태블릿, 스마트 스피커 및 플러시 마운트 액세스 제어 터미널에 대한 모듈의 적합성을 강조합니다.5. 환경 신뢰성 및 작동 내구성

모델: TXW800041N0-HL작동 온도 범위:
−20°C ~ +70°C보관 온도 범위:

−30°C ~ +80°C

이러한 사양은 디스플레이 모듈이 액정 응답 시간이나 터치 센서 보정을 손상시키지 않고 콜드 스타트 조건 및 지속적인 고온 작동 중에 안정적인 전기 광학 성능을 유지하도록 보장합니다.

6. 전기 인터페이스 및 시스템 통합디스플레이 비디오 경로는 최신 임베디드 시스템에서 고속, 저전력 디스플레이 연결의 사실상 표준인 MIPI DSI 40핀 인터페이스를 통해 라우팅됩니다. MIPI 인터페이스는 레거시 병렬 RGB 솔루션에 비해 핀 수와 PCB 라우팅 복잡성을 줄이면서 높은 새로 고침 빈도와 깊은 색 깊이를 지원합니다.
디스플레이 인터페이스: MIPI DSI, 40핀 커넥터

터치 인터페이스:

I²C (IIC)

시스템 설계자는 통합 제품 설계의 재료 명세서(BOM) 관리를 단순화하고 시장 출시 시간을 단축하는 통합된 저공간 점유 상호 연결 전략의 이점을 누릴 수 있습니다.

7. 대상 애플리케이션 시나리오TXW800041N0-HL은 신뢰할 수 있는 시각적 출력과 직관적인 터치 상호 작용을 결합해야 하는 다양한 수직 시장을 대상으로 하는 아키텍처적으로 다재다능합니다:
스마트 스피커 디스플레이: 컴팩트한 풋프린트와 세로 방향은 시각적 피드백과 터치 기반 제어 표면이 필요한 음성 비서 장치와 자연스럽게 일치합니다.

산업용 태블릿 디스플레이:

넓은 온도 허용 오차, 높은 밝기 및 내구성 있는 인셀 구조는 현장 및 현장 서비스 태블릿의 엄격한 요구 사항을 충족합니다.

보안 및 액세스 제어: 슬림한 프로파일은 도어 스테이션, 인터콤 및 생체 인식 터미널에 우아한 플러시 마운트를 가능하게 하며, IPS 시야각은 다양한 높이와 위치의 사용자를 수용합니다.교육용 태블릿:

높은 광도와 정확한 터치 응답은 교실 및 원격 교육 환경 모두에서 장시간 사용되는 학습 장치를 지원합니다.문서 제어
모델: TXW800041N0-HL개정: v1.0 — 기술 데이터시트

엔지니어링 검증 및 통합 지원을 위해 PCB 레이아웃 최종 확정 전에 전체 전기 및 기계 도면 세트를 참조하십시오.
