| MOQ: | 1 |
| 가격: | 협상 가능 |
| 배송 기간: | 7-16 일 |
| 결제 방법: | L/C,D/A,D/P,T/T |
| 공급 능력: | 10000개 |

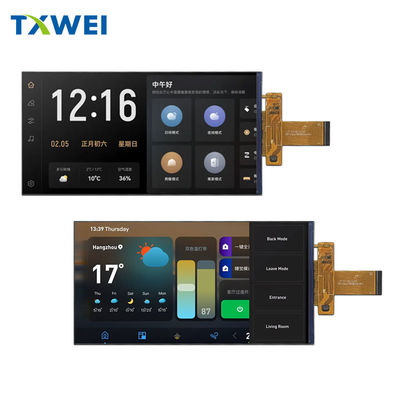

TXW700185B0 주요 매개변수 개요
화면 대각선은 6.9인치이며, 전체 모듈 모양은 너비 80.21mm, 높이 162.34mm, 두께 2.22mm입니다.
유효 표시 영역은 78.02mm × 156.04mm이며, 이는 가로 720 픽셀, 세로 1440 픽셀에 해당합니다.
각 가로 픽셀은 빨강, 녹색, 파랑의 세 개의 하위 픽셀로 더 나뉩니다. 따라서 총 하위
픽셀 수는 720 × 3 × 1440입니다. 픽셀 간격은 0.10836mm × 0.10836mm이며, 픽셀 배열은 일반적인
RGB 수직 스트라이프입니다.
LCD 모드는 일반적으로 검정색 투과형이며, TFT 액티브 매트릭스에 의해 구동됩니다. 위, 아래, 왼쪽, 오른쪽 방향 모두
85 ° 시야각을 달성할 수 있으며, 정면 시야각에서 명암비는 1000:1보다 큽니다. 드라이버 IC는
Sitronix GC9703C를 채택하고, 4 레인 MIPI DSI 인터페이스를 사용하며, 최대 1670만 색상 소프트웨어 색상 선택을 지원합니다.
백라이트 부분은 엣지 라이트 구조의 16개의 흰색 LED 조명을 사용합니다. 단일 LED는 40mA 전류에서 22.4V ~ 26.4V의 순방향 전압을 가지며
일반적인 전체 밝기는 300 cd/m ²이고 최소 보장 밝기는 250 cd/m ²입니다.
밝기 균일성은 ≥ 75%이며, LED의 수명은 30000시간입니다(20mA에서 종료 및 밝기 감소 50%).
DC 전원 공급 장치는 두 채널로 나뉩니다. VCI는 아날로그 및 DC-DC를 제공하며, 전압 범위는 2.8V ~ 3.3V, 일반적으로
3.3V입니다. IOVCC는 디지털 I/O를 제공하며, 1.8V ~ 3.3V 모두 사용 가능하며, 일반적으로 3.3V입니다. 모듈은 온도
-20 ℃ ~ +70 ℃ 범위에서 작동하며, 보관 온도는 -30 ℃ ~ +80 ℃ 범위이며, 최대 상대 습도는 90% RH입니다.
리셋 핀 로우 레벨은 유효하며, 최소 펄스 폭은 10 µ s입니다. RESET이 해제된 후, 명령을 보내는 데 15ms가 걸립니다.
Sleep Out 모드에서 리셋하는 경우, Sleep Out 명령은 120ms 이내에 보낼 수 없습니다. 백라이트 디밍 핀 PWM은
0% -100% 무단계 밝기 조절을 지원합니다. FPC의 총 길이는 44.57mm, 골드 핑거 영역은 14.5mm, 간격은
30핀 사이는 0.5mm, 엔드 스틸 보강 두께는 0.1mm이며, 굽힘 반경은 2mm 이내에서 10번 반복적으로 구부릴 수 있습니다.
파손 없이.
전체 기기의 무게는 측정하여 발표할 예정입니다. 터치 패널의 각 측면은
모듈의 유효 영역보다 0.3mm ~ 0.5mm 더 크게 하여 충분한 맞춤 여유를 확보하는 것이 좋습니다. 모든 재료 및 공정은
RoHS 무연 요구 사항을 준수합니다.
TXW700185B0은 6.9인치 좁은 베젤, 전체 시야각, 높은 밝기, 넓은 온도 범위 및 MIPI 고속 인터페이스를 갖추고 있으며,
다음 시나리오에 광범위하게 설계 및 적용되었습니다.
☛ 자동차 지능형 콕핏: 중앙 제어 정보 화면, 승객 엔터테인먼트 화면, 후면 헤드레스트 디스플레이, 360 °
서라운드 뷰 터미널.
☛ 2륜/3륜 이동: 고급 전기 오토바이 계기판, 신에너지 스쿠터 중앙 제어, 공유
전기 자전거 내비게이션 화면.
☛ 산업용 휴대용: PDA 데이터 수집기, 바코드 스캐너, 적외선 열화상 카메라, 산업 등급 방폭 태블릿.
☛ 의료 전자 제품: 휴대용 초음파, 활력 징후 모니터, 주입 펌프, 치과/안과 치료 장비
디스플레이 창.
☛ 테스트 및 측정: 오실로스코프, 스펙트럼 분석기, 로직 분석기, 전력 품질 모니터링 콘솔.
☛ 실외 상업용: 택배 캐비닛용 인터랙티브 화면, 셀프 서비스 주유기, 경치 안내 기계,
지능형쓰레기 분류 키오스크.
☛ 해양 선박 전자 제품: 선박 장착 내비게이션 GMDSS, 소나 어군 탐지기, 레이더 보조 디스플레이, 요트 지능형 스위치 패널.
☛ 스마트 농업: 무인 트랙터 중앙 제어, 정밀 파종기, 농업용 무인 항공기 지상 기지, 온실
환경 모니터링 장치.
☛ 보안 비상: 경찰 법 집행 장비, 화재 열화상 헬멧, 광산 인원 위치 확인 터미널,
비상 통신 휴대용 장치.
☛ 군사 강화: 개인 전술 데이터 터미널, 총기 조준 사격 통제 디스플레이, 전장 의료 응급 태블릿,
휴대용 무인 항공기 지상 제어 장치.
☛ TXW700185B0은 넓은 온도 범위, 긴 수명, 높은 밝기 및 전체 시야각을 특징으로 하여, 가혹한 환경에서도 선명한 이미지를 유지하면서 엔지니어가 디스플레이 경험을 업그레이드할 수 있는 선호되는
솔루션입니다.
7인치 TFT 모듈, 720 × 1440 LCD 모듈, MIPI DSI 디스플레이 화면, 전체 시야 TFTLCD, 고휘도 300nit LCD 화면,
산업 등급 TFT 모듈, 7인치 LCD 화면 가격, GC9703C 드라이버 IC, 넓은 온도 LCD 모듈 -20~70 ℃,
RoHS 무연 LCD, 초박형 2.2mm 디스플레이 화면, 30핀 플렉시블 케이블 LCD, 계측기 전용 LCD 화면,
자동차 내비게이션 디스플레이 화면, 의료 TFT LCD 모듈
