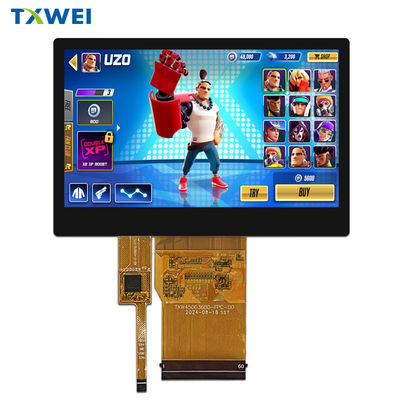

4.5'' 컬러 1920*1080 LCD 모듈 디스플레이, LVDS 인터페이스 정전식 터치 패널

4.5'' 컬러 1920*1080 LCD 모듈 디스플레이, LVDS 인터페이스 정전식 터치 패널

MOQ: Negotiate
가격: Negotiate
표준 포장: Cardboard
배송 기간: 16
결제 방법: L/C TT D/P
공급 능력: 10000pcs
상세 정보
브랜드 이름
TXWEI
인증
CE ROHS FCC
Model Number
TXW450036B0-LA
백라이트 전압:
16.8-19.2v
Lcm 핀 n 카운트:
60개 핀
크기:
4.45 인치
화소 피치 (W*H):
0.0513*0.0513
화소의 수:
1920*3RGB(H)X1080(V)
Lcm 인터페이스:
LVDS 8 비트 인터페이스
활동 영역:
98.5(높이) * 55.4(전압)
강조하다:

4.5'' LCD 정전식 터치 패널

,

1920*1080 LCD 모듈 디스플레이

,

LVDS 인터페이스 LCD 모듈 디스플레이

제품 설명

TXW450036B0-LA: 4.45인치 고화질 터치 스크린, 다중 장면 응용 프로그램 시연 가능


  1. TXW450036B0-LA는 1920 × 1080의 풀 HD 해상도와 16:9 화면 비율을 갖춰 섬세하고 몰입감 있는 시각적 경험을 제공합니다. 16.8-19.2V의 백라이트 전압에서 18개의 LED 조명이 800nits의 높은 밝기를 제공하여 강한 빛에도 선명함을 유지합니다. 72%의 높은 색 재현율은 색상을 더욱 생생하고 현실적으로 만들어 게임 그래픽과 전문적인 이미지를 정확하게 표현합니다.
  2. IPS 풀 뷰 기술을 채택하여 모든 방향에서 선명한 디스플레이를 구현하고, G+FF 터치 구조와 ST1633I 터치 칩을 결합하여 높은 감도와 빠른 응답 속도를 제공하며, IIC 인터페이스를 지원하여 간편하고 효율적입니다. OCA 풀 라미네이션 공정과 Asahi Glass 강화 유리 커버는 화면을 견고하고 내마모성 있게 만들 뿐만 아니라 광학 효과를 최적화하여 반사와 눈부심을 줄입니다.


산업용 터치 패널 제품 맞춤 서비스:

브랜드 이름: TXWEI

모델 번호: TXW450036B0-LA

원산지: 심천

인증: CE ROHS FCC

최소 주문 수량: 협상

가격: 협상

포장 세부 정보: 판지

배송 시간: 16

지불 조건: L/C TT D/P

공급 능력: 10000pcs

Lcm 핀 수: 60핀

픽셀 피치(W*H): 0.0513*0.0513

픽셀 수: 1920*3RGB(H)X1080(V)

백라이트 전압: 16.8-19.2V

LCM 인터페이스: LVDS 8 비트 인터페이스

키워드: 산업용 터치 패널, 산업용 터치 스크린 패널, 인터랙티브 터치 패널


4.5'' 컬러 1920*1080 LCD 모듈 디스플레이, LVDS 인터페이스 정전식 터치 패널 0



다중 시나리오 적응, 광범위하게 적용 가능


  • 게임 콘솔에서, 고화질, 고휘도, 높은 색 재현율로 몰입감 있는 시각적 효과를 제공합니다;
  • 교육 분야에서, 풀 뷰와 민감한 터치가 상호 작용하는 교육을 지원합니다;
  • 산업 보안에서, 높은 밝기, 높은 색 재현율, 넓은 온도 적응성은 정확한 모니터링을 보장합니다;
  • 의료 장비에서, 고화질 디스플레이와 안정적인 성능은 정확한 진단을 지원합니다;
  • 자동차 장치에서, 강한 빛 아래에서의 고휘도 디스플레이와 저온에서의 안정적인 작동은 운전 안전성을 향상시킵니다.


 모듈 기능 설명


핀 번호

기호

LCM기능

참고

1

GND

전원 접지



2

GND

전원 접지



3

NC

연결 없음.



4

 VCC 3.3V

LCD용 전원 공급.



5

 VCC 3.3V

LCD용 전원 공급.



6

NC

연결 없음.



7

STBYB

대기 모드, 일반적으로 하이 풀업.
STBYB = 1, 정상 작동
STBYB = 0, 절전을 위해 대기 모드 진입.



8

RESET 3.3V

리셋 신호 입력 핀.



9

VSP 5.8V

외부 입력 전압



10

VSN -5.8V

외부 입력 전압



11

U/D

게이트 업 또는 다운 스캔 제어. 일반적으로 로우 풀업.



12

R/L

소스 오른쪽 또는 왼쪽 시퀀스 제어. 일반적으로 하이 풀업.



13

GND

전원 접지



14

SPI-CS

칩 선택 신호l(SPI).



15

I2C-SCL

직렬 클럭 신호(I2C).



16

I2C-SDA

직렬 데이터 입력/출력 핀(I2C).



17

ERR

오류 감지를 위한 출력 핀.
"Hi-z" : 오류 감지 안됨 (내부 풀업)
이 핀을 열어 두세요.



18

VGH

연결 없음.



19

VGL

연결 없음.



20

NC

연결 없음.



21

VDD-OTP

OTP 회로용 전원 공급





22

NC

연결 없음.



23

SP-SCL

직렬 클럭 신호(SPI).



24

SP-SDAI

직렬 데이터 입력/출력 핀(SPI).



25

SP-SDAO

직렬 데이터 출력 핀(SPI).



26

ROM

30 프레임마다 MTP 재로드:
‘H’: 자동 재로드 MTP 활성화
‘L’: 자동 재로드 MTP 비활성화
외부 하이 풀업.



27

NC

연결 없음.



28

GND

전원 접지



29

OLV0N

음성 LVDS 차동 데이터0 입력(ODD)



30

OLV0P

양성 LVDS 차동 데이터0 입력(ODD)



31

GND

전원 접지



32

OLV1N

음성 LVDS 차동 데이터1 입력(ODD)



33

OLV1P

양성 LVDS 차동 데이터1 입력(ODD)



34

GND

전원 접지



35

OLVCLKN

음성 LVDS 차동 클럭 입력(ODD)



36

OLVCLKP

양성 LVDS 차동 클럭 입력(ODD)



37

GND

전원 접지



38

OLV2N

음성 LVDS 차동 데이터2 입력(ODD)



39

OLV2P

양성 LVDS 차동 데이터2 입력(ODD)



40

GND

전원 접지



41

OLV3N

음성 LVDS 차동 데이터3 입력(ODD)



42

OLV3P

양성 LVDS 차동 데이터3 입력(ODD)



43

GND

전원 접지



44

ELV0N

음성 LVDS 차동 데이터0 입력(EVEN)



45

ELV0P

양성 LVDS 차동 데이터0 입력(EVEN)



46

GND

전원 접지



47

ELV1N

음성 LVDS 차동 데이터1 입력(EVEN)



48

ELV1P

양성 LVDS 차동 데이터1 입력(EVEN)



49

GND

전원 접지



50

ELVCLKN

음성 LVDS 차동 클럭 입력(EVEN)



51

ELVCLKP

양성 LVDS 차동 클럭 입력(EVEN)



52

GND

전원 접지



53

ELV2N

음성 LVDS 차동 데이터2 입력(EVEN)



54

ELV2P

양성 LVDS 차동 데이터2 입력(EVEN)



55

GND

전원 접지



56

ELV3N

음성 LVDS 차동 데이터3 입력(EVEN)



57

ELV3P

양성 LVDS 차동 데이터3 입력(EVEN)



58

GND

전원 접지



59

LEDK

백라이트 음극 입력 단자용 전원 공급.



60

LEDA

LED 백라이트 양극 입력용 전원 공급.




R신뢰성 테스트 항목


No.

테스트 항목

테스트 조건

참고

1

고온. 보관

+80°C / 96H

1. 기능 테스트는 OK입니다.

세그먼트 누락, 단락, 불분명한 세그먼트 비표시, 비정상 표시 및 액정 누출은 허용되지 않습니다.

2. 저온 없음

거품, 엔드 씰 느슨함 및 떨어짐, 프레임 무지개.





2

저온. 보관

-30°C / 96H

3

고온. 작동

+70°C / 96H

4

저온. 작동

-20°C / 96H

5

고온/습도 보관

60°C x 90%RH /96H

6

열 및 냉각 충격

정적 상태, -20℃(30분) ~70℃ (30분),10 사이클




Tianxianwei Technology는 전문 R&D 팀, 일류 생산 관리 및 99.7%의 출하 수율을 통해 TXW450036B0-LA에 대한 완전한 기술 지원과 포괄적인 A/S 지원을 제공합니다. TXW450036B0-LA를 선택하는 것은 스마트 기기를 위한 고화질 터치 제어의 새로운 시대를 열어가는 신뢰할 수 있는 품질과 전문적인 서비스를 선택하는 것을 의미합니다.
