| MOQ: | 1pcs |
| 가격: | negotiations |
| 표준 포장: | 상자 포장 |
| 배송 기간: | 5-8day |
| 결제 방법: | L/C, T/T |
| 공급 능력: | 100000pcs |
30.0인치 TFT 커스텀 LCD, IPS 268*800 픽셀 LCD 설명
TXWEI 300059S0는 직선 크기의 3.0 ′′ TFT LCD 모듈로 해상도는 268x800 픽셀이다. 이 모듈은 ST7701S IC와 함께 내장되어 있으며 컨트롤러와 드라이버 IC 기능을 포함하고 있습니다.RGB 인터페이스를 지원합니다, 공급 전압 (Vdd) 범위는 18V입니다. 이 모듈의 볼 방향은 IPS 유형의 자유로운 볼 각 ((85/85/85/85) 입니다.
300059S0TFT LCD 모듈은 밝기 350 닛의 초상화 모드입니다. 모듈은 또한 새로 디자인 된 저항 터치 스크린과 프로젝티브 용량 터치 스크린을 사용할 수 있습니다.-20°C에서 +70°C까지 온도에서 작동 할 수 있습니다이 3.0 ′′ TFT LCD 모듈은 학생 읽기 펜 디스플레이, 가전 기기 디스플레이,음악 악기 제품 디스플레이 및 기타 제품
제품 장점
제품 빠른 세부 사항:
1LCD 크기: 3.0 ′′ TFT
2결의:268*800
3관점: 12시
4- 윤곽 차원:26.52*78.75*165mm
5.활동 영역:24.12*72mm
6인터페이스 타입:RGB 16 BIT 인터페이스
7. 터치 패널: 터치 패널 없이 ((개정 가능)
8온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
| 제품: | 30.0인치 TFT | 터치 화면: | TP 없이 (개정 가능) |
| 결의: |
268*800 |
관측 방향: | 12시 |
| 인터페이스: |
RGB 16 BIT 인터페이스 |
핀 번호: | 40 핀 |
| 연결: | 플러그 (자격화) | 표면 밝기: | 350 Cd/m2 |
| 작동 온도: | -20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
RGB 3.0인치 TFT LCD, 3.0인치 268×800 HVGA LCD 디스플레이 그림
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 | 참고문서 |
| 1 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 | |
| 2 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 | |
| 3 | VCC3.3V | LCD 전원 공급 장치 | |
| 4 | GND | P오버 그라운드 | |
| 5 | LCD_ID0 (GND) | P오버 그라운드 | |
| 6 | LCD_ID1 (GND) | P오버 그라운드 | |
| 7 | LCD_ID2 (GND) | P오버 그라운드 | |
| 8 | GND | P오버 그라운드 | |
| 9 | GND | P오버 그라운드 | |
| 10 | GND | P오버 그라운드 | |
| 11 | GND | P오버 그라운드 | |
| 12 | GND | P오버 그라운드 | |
| 13 | GND | P오버 그라운드 | |
| 14 | VSYNC | RGB 인터페이스 동작을 위한 수직 (프레임) 동기화 입력 신호 | |
| 15 | HSYNC | RGB 인터페이스 동작을 위한 수평 (선형) 동기화 입력 신호. | |
| 16 | 도트CLK | RGB 인터페이스 동작을 위한 점 시계 신호 | |
| 17 | DE | RGB 인터페이스 동작을 위한 데이터 활성화 신호 | |
| 18 | B0 | 파란색 데이터 | |
| 19 | B1 | 파란색 데이터 | |
| 20 | B2 | 파란색 데이터 | |
| 21 | B3 | 파란색 데이터 | |
| 22 | B4 | 파란색 데이터 | |
| 23 | G0 | 녹색 데이터 | |
| 24 | G1 | 녹색 데이터 | |
| 25 | G2 | 녹색 데이터 | |
| 26 | G3 | 녹색 데이터 | |
| 27 | G4 | 녹색 데이터 | |
| 28 | G5 | 녹색 데이터 | |
| 29 | R0 | 빨간색 데이터 | |
| 30 | R1 | 빨간색 데이터 | |
| 31 | R2 | 빨간색 데이터 | |
| 32 | R3 | 빨간색 데이터 | |
| 33 | R4 | 빨간색 데이터 | |
| 34 | 재설정 | 신호 입력 단말기를 다시 설정합니다.∙L∙. | |
| 35 | CS | 칩 선택 신호 입력핀 | |
| 36 | SCL | 일련 인터페이스 시계 | |
| 37 | SDA | 입력/출력 신호 핀 | |
| 38 | GND | P오버 그라운드 | |
| 39 | VCC3.3V | LCD 전원 공급 장치 | |
| 40 | GND | P오버 그라운드 |
광학S가시화
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH / 96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분), 10회 |

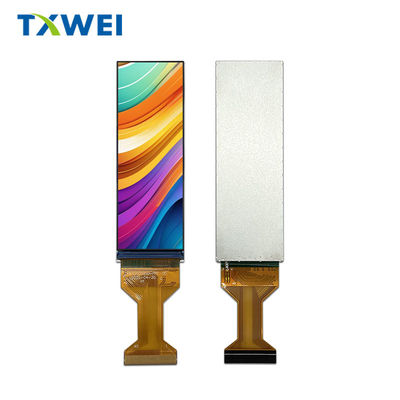

3.0"인치 터치 LCD 모듈 실제 제품 이미지
FAQ:
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 다른 항목 번호의 혼합 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 재구매 된 제품, 재구매 된 샘플 즉시. 샘플 재제조를 위해 1-1.5 주. 대량 생산을위한 4-6 주. 디자인 된 제품, 카운터 드로잉 제안을위한 2-3 일;도면 승인 시 샘플을 채취하기 위해 2시간■ 샘플 승인 시 시험 운행/대량 생산에 5~6시간
Q3. 당신은 샘플 및 생산 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ. 3-5pcs 샘플 검사 사용할 수 있습니다. 대량 생산 MOQ는 일반적으로 1K / 로트입니다. 우리는 트레일 실행 / PP 실행 주문을 위해 MP MOQ보다 낮은 qty를 지원합니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT에 의해 배송됩니다. 도착하는 데 5-7일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. LCD 모듈에 대한 주문을 어떻게 진행합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q6. LCD 제품에 제 로고를 인쇄해도 될까요?
A: 예. 디자인 단계에서 공식적으로 알려주세요, 우리는 샘플 테스트와 승인을 위해 로고와 샘플을 만들 것입니다. 샘플 승인을 받아 대량 생산은 승인 된 샘플을 따릅니다.
Q7: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.
Q8: 고장난 제품 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
둘째, 보증 기간 동안 우리는 새로운 LCD를 작은 양으로 새로운 주문으로 보낼 것입니다.우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 호출을 포함하여 해결책을 논의 할 수 있습니다..
