| MOQ: | 1pcs |
| 가격: | negotiations |
| 표준 포장: | 상자 포장 |
| 배송 기간: | 5-8day |
| 결제 방법: | L/C, T/T |
| 공급 능력: | 100000pcs |
MCU 2.86인치 TFT LCD, 2.86"376*960HVGA LCD 디스플레이 설명
TXW286005B0는 HVGA 해상도 376*960 픽셀의 2.86 인치 직사각형 TFT LCD 모듈입니다.
제품 빠른 세부 사항:
1LCD 크기: 2.86 TFT
2결의:376*960
3관점: 12시
4- 윤곽 차원:31.2*76.6*205mm
5.활동 영역:26.51*67.68
6인터페이스 타입:RGB24 BIT 인터페이스
7. 터치 패널: 터치 패널 없이 ((개정 가능)
8온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
제품 특징:
1.TXW286005B0은 3.5인치 대각선 크기, 376xRGBx960 풀 컬러 TFT LCD 디스플레이입니다.
2이 모듈은 RGB 인터페이스를 지원합니다. TXW286005B0 모델의 모듈 크기는 31.2 * 76.6 * 2.05mm이며, 유효 면적은 26.51 * 67.68mm입니다.
3.TXW286005B0 및 ST7701SN 컨트롤러는 모듈에 통합되어 있으며, 논리적 전원 공급 전압 범위는 2.8V에서 3.3V입니다.
4-20 °C에서 +70 °C의 온도 범위 내에서 작동 할 수 있습니다. 저장 온도 범위는 -30 °C에서 +80 °C입니다.
5.TXW286005B0은 300cd/m2의 밝기로 수직 모드 LCD 모듈입니다. 풍경 모드로 사용하거나 밝기를 높이고 싶다면 더 많은 기술 지원을 위해 저희에게 문의하십시오.
이 2.86인치 TFT LCD 모듈은 읽기 펜, 스마트 음악 악기, 수정기, 커피 메이커, 오븐, 스피커, 휴대용 장치 등과 같은 제품에 적합합니다.
FAQ:
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 다른 항목 번호의 혼합 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 재구매 된 제품, 재구매 된 샘플 즉시. 샘플 재제조를 위해 1-1.5 주. 대량 생산을위한 4-6 주. 디자인 된 제품, 카운터 드로잉 제안을위한 2-3 일;도면 승인 시 샘플을 채취하기 위해 2시간■ 샘플 승인 시 시험 운행/대량 생산에 5~6시간
Q3. 당신은 샘플 및 생산 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ. 3-5pcs 샘플 검사 사용할 수 있습니다. 대량 생산 MOQ는 일반적으로 1K / 로트입니다. 우리는 트레일 실행 / PP 실행 주문을 위해 MP MOQ보다 낮은 qty를 지원합니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT에 의해 배송됩니다. 도착하는 데 5-7일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. LCD 모듈에 대한 주문을 어떻게 진행합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
| 제품: | 2.86인치 TFT | 터치 화면: | TP 없이 (개정 가능) |
| 결의: |
376*960 |
관측 방향: | 12시 |
| 인터페이스: |
RGB 24 BIT 인터페이스 |
핀 번호: | 40 핀 |
| 연결: | 플러그 (자격화) | 표면 밝기: | 300 Cd/m2 |
| 작동 온도: | -20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
MCU 2.86 인치 TFT LCD, 2.86 " 376x960 HVGA LCD 디스플레이 도화
백라이트 단위 특성
백라이트 시스템은 4 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성
다음 표에서 나타납니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 2.8 | -- | 3.2 | V | -- |
| 전류 | 난F | -- | 80 | -- | mA | -- |
| 밝기 (LCD와 함께) | Lv | -- | 250 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
TFT DCC하라성질
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| I/O에 대한 공급 전압 | VDDIO | 1.65 | 1.8 | 3.3 | V |
| DC/DC에 대한 공급 전압 | VDD | 2.6 | 2.8 | 3.3 | V |
| 현재 소비 | 난DD | -- | -- | 50 | mA |
| 난DD-SLEEP | -- | -- | 150 | uA |
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 | 참고문서 |
| 1~2 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 | |
| 3~4 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 | |
| 5 | GND | 전력 지각 | |
| 6 | 재설정 | 신호 입력 터미널 재설정 | |
| 7 | CS | 칩 선택 신호 | |
| 8 | SCL | 일련 시계 신호 | |
| 9 | SDA | 일련 데이터 입력/출력 핀 | |
| 10~33 | D0~D23 | RGB 인터페이스 데이터 버스 | |
| 34 | HSYNC | RGB 인터페이스 동작을 위한 선 동기 신호 | |
| 35 | VSYNC | RGB 인터페이스 동작을 위한 프레임 동기 신호 | |
| 36 | DCLK | RGB 인터페이스 동작을 위한 점 시계 신호 | |
| 37 | DE | RGB 인터페이스 동작을 위한 데이터 활성화 신호 | |
| 38 | VCC | LCD 전원 공급 장치 | |
| 39 | IOVCC | I/O에 대한 전원 공급 | |
| 40 | GND | 전력 지각 |
광학적 특성

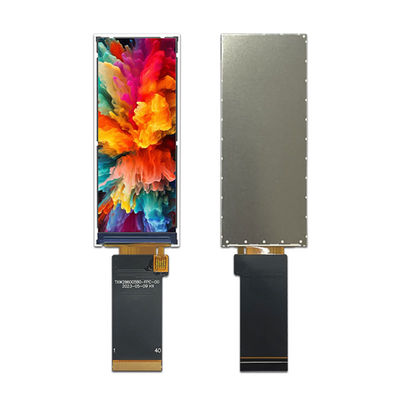

2.86인치 터치 LCD 모듈 실제 제품 이미지
비디오
비디오
비디오
|
|
