| MOQ: | 1pcs |
| 가격: | negotiations |
| 표준 포장: | 상자 포장 |
| 배송 기간: | 5-8day |
| 결제 방법: | L/C, T/T |
| 공급 능력: | 100000pcs |
2.86" TFT 376x960, TFT LCD 2.86 인치 설명
TXW286003B0 TFT LCD 모듈은 직사각형 크기가 2.86 인치인 수직 모드 QVGA 376 × 960 풀 컬러 디스플레이입니다. TXW286003B0 LCD 모듈은 MIPI 2 LANE 인터페이스를 지원합니다.커버 플레이트 / 케이블 / 터치 사용자 정의 될 수 있습니다TXW286003B0 모델의 모듈 크기는 31.2 * 76.6 * 2.05mm이며, 유효 면적은 26.51 * 67.68mm입니다.
TXW286003B0는 모듈에 ST7701SN 또는 동등한 드라이버 IC 컨트롤러를 통합하여 논리적 전원 공급 전압 범위는 5.6V에서 6.4V입니다. 일반적인 값은 5.6V입니다.표면 밝기는 600cd/m2 (Nits) 이다.이 모델의 작동 온도는 -20~70도이고 저장 온도는 -30~80도입니다.
이 모델은 읽기 펜, 스마트 음악 악기, 수정기, 커피 메이커, 오븐, 스피커, 휴대용 장치 등과 같은 제품에 널리 사용되었습니다.
제품 빠른 세부 사항:
1LCD 크기: 2.86 TFT
2결의:376*960
3관점: 12시
4- 윤곽 차원:31.2*76.6*205mm
5.활동 영역:26.51*67.68
6인터페이스 타입:MIPI 2 LANE
7. 터치 패널: 터치 패널 없이 ((개정 가능)
8온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
| 제품: | 2.86인치 TFT | 터치 화면: | TP 없이 (개정 가능) |
| 결의: |
376*960 |
관측 방향: | 12시 |
| 인터페이스: |
MIPI 2 LANE |
핀 번호: | 40 핀 |
| 연결: | 플러그 (자격화) | 표면 밝기: | 600 Cd/m2 |
| 작동 온도: | -20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
제품 장점
1.IPS 풀 뷰 앵글 ((80/80/80/80). 매우 좋은 뷰 앵글. 다른 종류의 응용 프로그램에 적합합니다.
2배경 색상, 밝기, 보는 각, 강도 등에 대한 우수한 표시 성능
3산업 및 의료용 고품질 수준.
4.반성 터치 스크린 또는 그없이 유연합니다. 우리는 고객을위한 맞춤형 CTP (용량 터치 패널) 를 설계 할 수 있습니다. FPC도 사용자 정의됩니다.
5LCD 산업에서 동일한 종류의 가격 경쟁력있는 솔루션과 좋은 품질.
6설치가 쉽고 유지보수도 쉽습니다.
2.86 인치 TFT LCD 디스플레이 그림
절대M엑시엄등급
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| 습도 | RH | - | 90 | % |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| I/O에 대한 공급 전압 | VDDIO | 1.65 | 3.3 | 3.3 | V |
| DC/DC에 대한 공급 전압 | VDD | 2.6 | 3.3 | 3.3 | V |
| 현재 소비 | 난DD | -- | -- | 50 | mA |
| 난DD-SLEEP | -- | -- | 150 | uA |
백라이트 단위 특성
백라이트 시스템은 4 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성
다음 표에서 나타납니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 11.2 | 13.2 | V | - | |
| 전류 | 난F | -- | 40 | - | mA | - |
| 밝기 (LCD와 함께) | Lv | 600 | cd/m2 | - | ||
| LED 수명 | 제1호 | - 젠장 | 30,000 | -- | HR | 참고 1 |
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 | 참고문서 |
| 1 | GND | 전력 지각 | |
| 2 | MIPI0P | 낮은 전압 차차 데이터의 긍정적 극성 3 신호 | |
| 3 | MIPI0N | 낮은 전압 차분 데이터 3 신호의 음극성 | |
|
4 |
GND | 전력 지각 | |
| 5 | MIPI1P | 낮은 전압 차차 데이터의 긍정적 극성 3 신호 | |
| 6 | MIPI1N | 낮은 전압 차분 데이터 3 신호의 음극성 | |
| 7 | GND | 전력 지각 | |
| 8 | CLKP | 저전압 차차 시계 신호의 양극성 | |
| 9 | CLKN | 저전압 차차 시계 신호의 음극성 | |
| 10 | GND | 전력 지각 | |
| 11 | MIPI2P ((NC) | NC | |
| 12 | MIPI2N(NC) | NC | |
| 13 | GND | 전력 지각 | |
| 14 | MIPI3P ((NC) | NC | |
| 15 | MIPI3N ((NC) | NC | |
| 16~17 | GND | 전력 지각 | |
| 18~19 | IOVCC3.3V | P물 공급I/O:1.65V ~ 33V | |
| 20~21 | ID0~ID1 | MCU 인터페이스 모드 선택 | |
| 22~23 | NC | NC | |
| 24 | 재설정 | 신호 입력 터미널 재설정 | |
| 25~26 | NC | NC | |
| 27 | GND | 전력 지각 | |
| 28~29 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 | |
| 30 | GND | 전력 지각 | |
| 31 | NC | NC | |
|
32~33 |
GND | 전력 지각 | |
| 34 | NC | NC | |
| 35~36 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 | |
| 37 | GND | 전력 지각 | |
| 38~39 | VCC 3.3V | LCD 전원 공급 장치 | |
| 40 | NC | NC |
광학적 특성

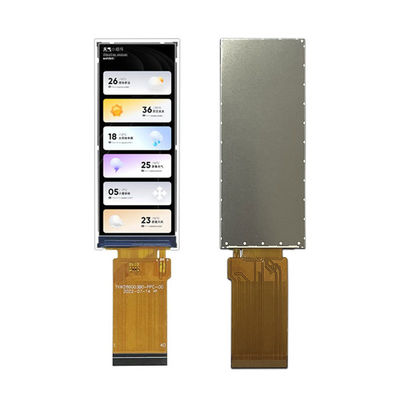

2.86인치 터치 LCD 모듈 실제 제품 이미지
고객 서비스
1우리의 고객과 공식 계약을 체결하기 전에 우리는 분석하고 고객의 프로젝트 정보를 기반으로 전문적인 솔루션을 제공하여 최적의 솔루션을 제공 할 것입니다.
2. 우리의 제품 또는 가격과 관련된 귀하의 문의는 24 시간 내에 응답됩니다.
3우리의 고객 생산 프로세스를 계속 알리고 필요한 경우 공장에서 품질 검사를 준비하는 데 도움이 됩니다.
4. 배달 후 LCD 디스플레이에 대한 1 년 보증. 모든 결함은 보증 기간 내에 반환 및 교체 될 수 있습니다.
5- 구매자는 배달 전에 무료 교육을 위해 공장에 기술자를 보낼 수 있습니다.
6우리는 고객에게 가치를 창출하는 데 초점을 맞추고 있습니다. 필수적인 기술 또는 상업적 지원을 위해, 우리는 컨콜 회의, 온라인 기술 서비스, 또는 현장 현지 지원을 조직합니다.등 고객의 다양한 요구를 충족하기 위해.
