| MOQ: | 1pcs |
| 가격: | negotiations |
| 표준 포장: | 상자 포장 |
| 배송 기간: | 5-8day |
| 결제 방법: | L/C, T/T |
| 공급 능력: | 100000pcs |
10.9인치 바 TFT 화면 170*320 픽셀
제품 빠른 세부 사항:
1LCD 크기: 1.9 TFT
2결의:170*320
3관점: 12시
4- 윤곽 차원:25.8*49.72*143mm
5.활동 영역:22.7 ((H) * 42.72 ((V)
6인터페이스 타입:MCU 8 BIT
7. 터치 패널: 터치 패널 없이 ((개정 가능)
8온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
| 제품: | 10.9인치 TFT | 터치 화면: | TP 없이 (개정 가능) |
| 결의: |
170*320 |
관측 방향: | 12시 |
| 인터페이스: | mcu | 핀 번호: | 30 핀 |
| 연결: | 플러그 (자격화) | 표면 밝기: | 350 Cd/m2 |
| 작동 온도: | -20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
고객 서비스
1우리의 고객과 공식 계약을 체결하기 전에 우리는 분석하고 고객의 프로젝트 정보를 기반으로 전문적인 솔루션을 제공하여 최적의 솔루션을 제공 할 것입니다.
2. 우리의 제품 또는 가격과 관련된 귀하의 문의는 24 시간 내에 응답됩니다.
3우리의 고객 생산 프로세스를 계속 알리고 필요한 경우 공장에서 품질 검사를 준비하는 데 도움이 됩니다.
4. 배달 후 LCD 디스플레이에 대한 1 년 보증. 모든 결함은 보증 기간 내에 반환 및 교체 될 수 있습니다.
5- 구매자는 배달 전에 무료 교육을 위해 공장에 기술자를 보낼 수 있습니다.
6우리는 고객에게 가치를 창출하는 데 초점을 맞추고 있습니다. 필수적인 기술 또는 상업적 지원을 위해, 우리는 컨콜 회의, 온라인 기술 서비스, 또는 현장 현지 지원을 조직합니다.등 고객의 다양한 요구를 충족하기 위해.
1.9인치 TFT LCD 디스플레이 그림
백라이트 단위 특성
백라이트 시스템은 4 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 2.8 | -- | 3.3 | V | -- |
| 전류 | 난F | -- | 80 | -- | mA | -- |
| 밝기 (LCD와 함께) | Lv | -- | 500 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
모듈 기능 설명
| 핀 번호 | 기호 | LCM설명 |
| 1 | GND | 땅. |
| 2 | VCC | 전원 공급 장치 LCD. |
| 3 | IM2 | |
| 4 | IM1 | |
| 5 | 재설정 | 신호 입력 핀을 재설정해 |
| 6 | CS | 칩 선택 신호 |
| 7 | DC ((SPI_SCL) | 레지스터 선택 신호 |
| 8 | WR ((SPI_RS) | 스트로브 신호를 쓰세요 |
| 9 | 연구 및 개발 | 스트로브 신호를 읽어요 |
| 10 | SDA | 일련 데이터 입력/출력 핀 |
| 11-18 | DB0-DB7 | MCU 평행 인터페이스 데이터 버스 |
| 19 | TE | 램 헤드 펄스 찢기 효과 |
| 20 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
| 21 | LEDK1 | LED 백라이트 카소드 입력용 전원 공급 장치 |
| 22 | LEDK2 | LED 백라이트 카소드 입력용 전원 공급 장치 |
| 23 | LEDK3 | LED 백라이트 카소드 입력용 전원 공급 장치 |
| 24 | LEDK4 | LED 백라이트 카소드 입력용 전원 공급 장치 |
| 25 | GND | 땅. |
| 26 | TP_RST | CTP_Reset 신호 입력 핀 |
| 27 | TP_SCL | CTP_Clock 신호 |
| 28 | TP_SDA | CTP_데이터 싱글 |
| 29 | TP_INT | CTP_STOP 신호 |
| 30 | GND | 땅. |
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분), 10회 |

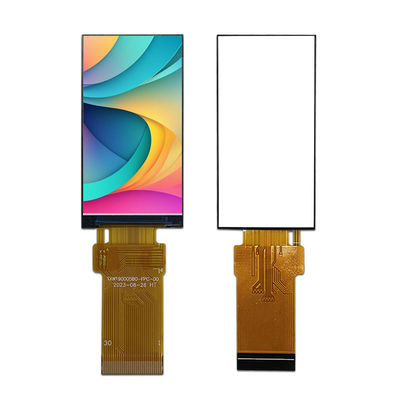

1.9"인치 터치 LCD 모듈 실제 제품 이미지
왜 우리를 선택합니까?
1우리는 LCD 디스플레이 맞춤 솔루션을 제공합니다.
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요합니까?TXWEI는 사용자 정의 LCD 요구 사항을 충족 할 수 있습니다.
2터치 화면 및 디스플레이에 대한 전체 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?TXWEI공기 및 광학 결합 서비스와 함께 저항성 및 용량성 멀티 터치 솔루션 등 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다.
3- 품질 신뢰성
TXWEI는 ISO9001:2015 및 ISO14000에 의해 자격을 갖추고 있습니다. RoHS, REACH 및 글로벌 시장의 다른 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.신뢰성 및 노화 테스트.
4장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
