19인치 TFT LCD 1920x320 LVDS 인터페이스와 TFT LCD 디스플레이 스크린
제품 빠른 세부 사항:
1LCD 크기: 19 ′′ TFT
2해상도: 1920x320
3관점: 12시
4- 윤곽 차원:500*119.6*21mm
5.활동 영역:476.65*89.37
6인터페이스 타입:LVDS
7. 터치 패널: 터치 패널 없이 ((개정 가능)
8온도: 최고 0°C ~ +50°C; Tst -20°C ~ +60°C
| 제품: | 19인치 TFT | 터치 화면: | TP 없이 (개정 가능) |
| 결의: | 1920x320 | 관측 방향: | 12시 |
| 인터페이스: | LVDS | 핀 번호: | 30 핀 |
| 연결: | 플러그 (자격화) | 표면 밝기: | 700-1500 Cd/m2 |
| 작동 온도: | -0°C ~ +50°C | 준수: | REACH 및 RoHS 준수 |
고객 서비스
1우리의 고객과 공식 계약을 체결하기 전에 우리는 분석하고 고객의 프로젝트 정보를 기반으로 전문적인 솔루션을 제공하여 최적의 솔루션을 제공 할 것입니다.
2. 우리의 제품 또는 가격과 관련된 귀하의 문의는 24 시간 내에 응답됩니다.
3우리의 고객 생산 프로세스를 계속 알리고 필요한 경우 공장에서 품질 검사를 준비하는 데 도움이 됩니다.
4. 배달 후 LCD 디스플레이에 대한 1 년 보증. 모든 결함은 보증 기간 내에 반환 및 교체 될 수 있습니다.
5- 구매자는 배달 전에 무료 교육을 위해 공장에 기술자를 보낼 수 있습니다.
6우리는 고객에게 가치를 창출하는 데 초점을 맞추고 있습니다. 필수적인 기술 또는 상업적 지원을 위해, 우리는 컨콜 회의, 온라인 기술 서비스, 또는 현장 현지 지원을 조직합니다.등 고객의 다양한 요구를 충족하기 위해.
FAQ:
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 다른 항목 번호의 혼합 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 재구매 된 제품, 재구매 된 샘플 즉시. 샘플 재제조를 위해 1-1.5 주. 대량 생산을위한 4-6 주. 디자인 된 제품, 카운터 드로잉 제안을위한 2-3 일;도면 승인 시 샘플을 채취하기 위해 2시간■ 샘플 승인 시 시험 운행/대량 생산에 5~6시간
Q3. 당신은 샘플 및 생산 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ. 3-5pcs 샘플 검사 사용할 수 있습니다. 대량 생산 MOQ는 일반적으로 1K / 로트입니다. 우리는 트레일 실행 / PP 실행 주문을 위해 MP MOQ보다 낮은 qty를 지원합니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT에 의해 배송됩니다. 도착하는 데 5-7일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. LCD 모듈에 대한 주문을 어떻게 진행합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q6. LCD 제품에 제 로고를 인쇄해도 될까요?
A: 예. 디자인 단계에서 공식적으로 알려주세요, 우리는 샘플 테스트와 승인을 위해 로고와 샘플을 만들 것입니다. 샘플 승인을 받아 대량 생산은 승인 된 샘플을 따릅니다.
Q7: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.
Q8: 고장난 제품 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
둘째, 보증 기간 동안 우리는 새로운 LCD를 작은 양으로 새로운 주문으로 보낼 것입니다.우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 호출을 포함하여 해결책을 논의 할 수 있습니다..
19인치 TFT LCD 디스플레이
기계 스펙
| 항목 | 분 | 타이프. | 맥스 | 단위 | 참고: | |
|
모듈 크기 |
수평 (H) | 0형입니다8 | 500 | +0을 입력합니다.8 | mm | 1) |
| 수직 (V) | 0형입니다8 | 119.6 | +0을 입력합니다.8 | mm | ||
| 두께 (T) | 0형입니다8 | 21 | +0을 입력합니다.8 | mm | ||
| 베젤 지역 | 수평 | 0형입니다5 | - | +0을 입력합니다.5 | mm | |
| 수직 | 0형입니다5 | - | +0을 입력합니다.5 | mm | ||
| 활동 영역 | 수평 | - | 476.65 | - | mm | |
| 수직 | - | 89.37 | - | mm | ||
| 무게 | - | - | - | g | ||
PIN 할당
| 핀 | 기호 | 설명 | 핀 | 기호 | 설명 |
| 1 | RX0[O]N | 이상한 LVDS 신호... | 16 | RX1[E]P | 심지어 LVDS 신호+ |
| 2 | RX0[O]P | 홀수 LVDS 신호+ | 17 | GND | 토지 |
| 3 | RX1[O]N | 이상한 LVDS 신호... | 18 | RX2[E]N | LVDS 신호도... |
| 4 | RX1[O]P | 홀수 LVDS 신호+ | 19 | RX2[E]P | 심지어 LVDS 신호+ |
| 5 | RX2[O]N | 이상한 LVDS 신호... | 20 | RXC[E]N | LVDS 시계 |
| 6 | RX2[O]P | 홀수 LVDS 신호+ | 21 | RXC[E]P | LVDS 시계+ |
| 7 | GND | 토지 | 22 | RX3[E]N | LVDS 신호도... |
| 8 | RXC[O]N | LVDS 시계 | 23 | RX3[E]P | 심지어 LVDS 신호+ |
| 9 | RXC[O]P | LVDS 시계+ | 24 | GND | 토지 |
| 10 | RX3[O]N | 이상한 LVDS 신호... | 25 | NC | 연결이 없네 |
| 11 | RX3[O]P | 홀수 LVDS 신호+ | 26 | NC | 연결이 없네 |
| 12 | RX0[E]N | LVDS 신호도... | 27 | NC | 연결이 없네 |
| 13 | RX0[E]P | 심지어 LVDS 신호+ | 28 | 5V | DC 전원 공급 |
| 14 | GND | 토지 | 29 | 5V | DC 전원 공급 |
| 15 | RX1[E]N | LVDS 신호도... | 30 | 5V | DC 전원 공급 |
LCD 전자제품 스펙
| 항목 | 기호 | 가치 | 단위 | 참고: | |||
| 분. | 타이프. | 맥스. | |||||
| 전원 공급 전압 | Vcc | 4.5 | 5.0 | 5.5 | V | - | |
| 리플 전압 | VRP | - | - | 300 | mV | - | |
| 급류 | IRUSH | - | 2 | 3 | A | (2) | |
|
전원 공급 전류 |
흰색 | - | - | - | - | mA | (3) a |
| 검은색 | - | - | - | - | mA | (3) | |
| 수직 스트립 | - | - | - | - | mA | (3) c | |
| 전력 소비 | PLCD | - | 3 | 4 | 와트 | (4) ((6) | |
| LVDS 차차 입력 전압 | 비드 | 200 | 600 | mA | |||
| LVDS 공통 입력 전압 | 비크 | 1.0 | 1.2 | 1.5 | V | ||
| 논리 높은 입력 전압 | HIV | 0.1 | V | ||||
| 논리 저 입력 전압 | VIL | -0.1 | V | ||||
백라이트 UNIT
| 매개 변수 | 기호 | 가치 | 단위 | 참고: | ||
| 분. | 타이프. | 맥스. | ||||
| LED 라이트 바 입력 전압 |
VPIN |
- |
55.4 |
60 |
V |
1) 면세= 100% |
| LED 라이트 바 전류 | IPIN |
- |
- |
360 | mA | (1), (2), (4) 과세= 100% |
| LED 수명 | LLED | 50000 | 시간 | (3) | ||
|
전력 소비 |
PBL |
- |
21.6 |
W |
1) 의무= 100% |
|
광학적 사양
| 항목 | 기호 | 조건 | 분. | 유형. | 맥스. | 유인트 | 참고: | |
|
색상 염색성 (CIE) |
빨간색 | Rx |
정상 θx=0°, θY =0°
관점 |
타입 003 |
0.655 |
+0을 입력합니다.03 |
- |
(1),(5) |
| RY | 0.328 | |||||||
| 녹색 | Gx | 0.303 | ||||||
| GY | 0.607 | |||||||
| 파란색 | Bx | 0.140 | ||||||
| 에 의해 | 0.088 | |||||||
| 흰색 | Wx | 0.311 | ||||||
| 와이 | 0.326 | |||||||
|
백색 중광 (스크린 중앙) |
LC | 1300 | 1500 |
- |
cd/m2 | (4) (5) | ||
| 콘트라스트 비율 | CR | 900 | 1200 | - | - | (2) (5) | ||

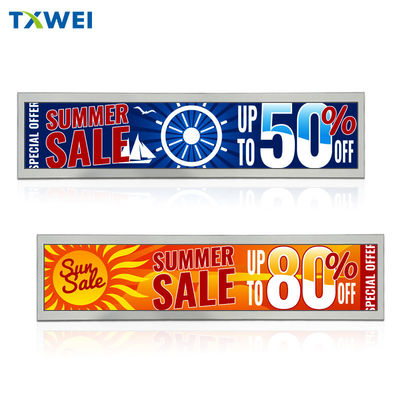

19인치 터치 LCD 모듈 실제 제품 이미지
