| MOQ: | 1pcs |
| 가격: | negotiations |
| 표준 포장: | 상자 포장 |
| 배송 기간: | 5-8day |
| 결제 방법: | L/C, T/T |
| 공급 능력: | 100000pcs |
10.23인치 LVDS TFT LCD 제품 소개
TXW103001S0는 10.25인치 대각선 크기와 1920 × 720 해상도를 가진 풀 컬러 TFT LCD 디스플레이입니다. 이 모듈은 LVDS 인터페이스를 지원합니다.사용자가 프로그램하고 사용할 수 있도록 매우 편리하게. TXW103001S0 모델의 모듈 크기는 258.8 × 111.1 × 7.55mm이며 활성 영역 크기는 243.648 × 91.368mm입니다.
이 TFT LCD 화면은 자동차 대시보드, 자동차 내비게이션, 3D 프린터 등 산업에서 널리 사용됩니다. 이 10.25 인치 TFT 디스플레이는 LVDS 인터페이스 (시리즈 주변 인터페이스) 를 채택합니다.고속도로입니다, 칩 핀에 4개의 라인을 차지하는 완전한 듀플렉스, 동기 통신 버스, 칩 핀과 PCB 레이아웃을 위한 공간을 절약합니다.
제어기는 모듈에 통합되어 있으며, 백라이트 전압 범위는 27.9V에서 29.7V입니다. -30 °C에서 +85 °C의 온도 범위에서 작동 할 수 있습니다.용기:TXW103001S0의 FPC는 사용자 요구 사항에 따라 사용자 정의 될 수 있으며 새로 설계 된 저항성 터치 스크린 (RTP) 또는 용량 터치 스크린을 장착 할 수 있습니다.
| 일반 정보 항목 | 사양 | 단위 |
| 디스플레이 영역 (AA) |
243.648*91368 |
mm |
| 드라이버 요소 | a-Si TFT 액티브 매트릭스 | - |
| 색상 표시 | 16.7M | 색상 |
| 픽셀 수 |
1920*720 |
점 |
| 픽셀 배열 | RGB 수직 스트립 | - |
| 픽셀 피치 |
0.13269*0.13269 |
mm |
| 관점 | 모두 | 0시 |
|
Lcm 핀 n 카운트 |
40pin |
핀 |
| 색상 픽셀 배열 | RGB 수직 스트립 | - |
| 표시 모드 | 송신기/ 보통 검은색 | - |
| 작동 온도 |
-30+85 |
°C |
| 저장 온도 |
-40+90 |
°C |
백라이트 단위 특성
백라이트 시스템은 27개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 25.2 | -- | 28.8 | V | - |
| 전류 | 난F | -- | 180 | -- | mA | - |
| 밝기 (LCD와 함께) | Lv | -- | 800 | -- | cd/m2 | - |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| TFT 오퍼레이션프레임 비율 | Hz | -- | 60 | -- | Hz | |
| DC/DC에 대한 공급 전압 | VDD | 3.0 | 3.3 | 3.6 | V | |
| TFT 게이트 ON 전압 | VGH | 16 | 18 | 21 | V | 참고 2 |
| TFT 게이트 오프 전압 | VGL | -11 | -10 | -6 | V | 참고 2 |
| TFT 일반 전압 | Vcom | 0 | 3.8 | 4.0 | V | 참고 1 |
| AVDD | AVDD | 9.0 | 12 | 12.5 | V | 참고 3 |
산업용 10.25인치 바 TFT LCD 디스플레이 모듈 도표
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -30°C / 96H | |
| 5 | 고온/습기 저장 | 60°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분), 10회 |

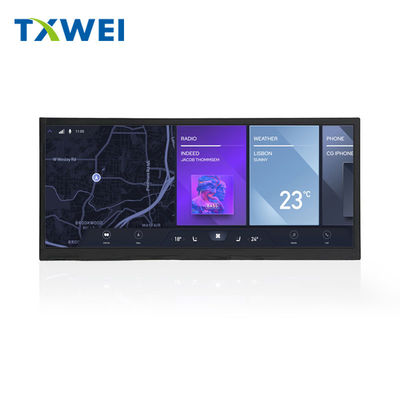

산업용 10.25인치 BAR TFT LCD 디스플레이 모듈 제품 사진
전원 공급 순서는 시스템의 응답 속도와 관련이 있습니다
디스플레이는 일반적으로 모바일 장치가 대기 모드 또는 저전력 모드에 들어가면 중지되며 이 시점에서 패널이 전원을 공급하지 않습니다.그래서 대기 모드를 떠날 때 전원 켜기 순서는 매우 중요합니다eDP는 대기 모드를 떠난 후 시스템 반응 시간을 최소화하기 위해 전원 순서를 명확하게 조절합니다.eDP 사양은 또한 각 단계에 대한 허용되는 시간을 정의합니다., 일부 브랜드는 제품 반응성을 향상시키기 위해 사양보다 짧은 시간을 정의합니다.화면은 즉시 표시 될 수 있습니다).
