| MOQ: | 1pcs |
| 가격: | negotiations |
| 표준 포장: | 상자 포장 |
| 배송 기간: | 5-8day |
| 결제 방법: | L/C, T/T |
| 공급 능력: | 100000pcs |
산업용급 0.96인치 스트립 TFT LCD 디스플레이 모듈 설명
신흥 디스플레이 기술로서 스트라이프 IPS LCD 화면은 고유 한 장점과 광범위한 응용 시나리오로 인해 점차 사용자의 관심을 끌었습니다.파노라마 시각 효과는 더 편안합니다.동시에, 이 디자인은 또한 화면을 더 인체 기능이 좋고 더 쉽게 사용할 수 있습니다. 고화질 IPS LCD 화면을 채택하면 더 상세하고 현실적인 시각 효과를 나타낼 수 있습니다.또한 사용자의 시각적 경험을 향상바 모양의 IPS LCD 화면의 장점은 낮은 에너지 소비로 작동 중에 열을 덜 생성하고 큰 히트 싱크가 필요하지 않습니다.따라서 에너지 낭비와 환경 오염을 줄입니다..
TXW096006S1는 80 * 160 해상도의 IPS 기술을 가진 0.96인치 TFT 모듈이다. 이 원형 TFT LCD는 IC ST7735을 갖추고 SPI 4비트 인터페이스를 지원한다.I2C 인터페이스를 지원하는 사용자 정의 가능한 멀티 포인트 PCAP 터치 스크린멀티 터치 기능과 뛰어난 시각 성능으로 까다로운 애플리케이션에 이상적인 선택입니다.
이 디스플레이는 최첨단 디스플레이 기술, 강력한 성능, 다기능 호환성을 결합하여 다양한 자동차, 산업, 의료,그리고 스마트 홈 애플리케이션.
- 낮은 입력 전압: VDD: 2.8~3.3V;
- 디스플레이 색상 TFT LCD: 16.7M 색상
-CPU 인터페이스: -SPI 4 BIT 인터페이스
- 내부 전원 공급 회로
| 일반 정보 항목 | 사양 | 단위 |
| 디스플레이 영역 (AA) |
10.8(H) * 21.7(V) -(00.96인치) |
mm |
| 드라이버 요소 | a-Si TFT 액티브 매트릭스 | - |
| 색상 표시 | 16.7M | 색상 |
| 픽셀 수 |
80*3RGB (H) X160 (V) |
점 |
| 픽셀 배열 | RGB 수직 스트립 | - |
| 픽셀 피치 |
0.135*0.1356 |
mm |
| 관점 | 모두 | 0시 |
| 드라이브 IC |
ST7735 |
- |
| 색상 픽셀 배열 | RGB 수직 스트립 | - |
| 표시 모드 | 송신기/ 보통 검은색 | - |
| 작동 온도 |
-20+70 |
°C |
| 저장 온도 |
-30+80 |
°C |
백라이트 단위 특성
백라이트 시스템은 1 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 2.8 | -- | 3.2 | V | -- |
| 전류 | 난F | -- | 20 | -- | mA | -- |
| 밝기 (LCD와 함께) | Lv | -- | 600 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
산업용 0.96인치 스트립 TFT LCD 디스플레이 모듈 다이어그램
백라이트 단위 특성
| 1 | NC | 연결이 없어 |
| 2 | NC | 연결이 없어 |
| 3 | SDA | 입력/출력 신호 핀 |
| 4 | SCL | 동시시계 신호 핀 |
| 5 | RS | 표시 데이터/명령 선택 핀 |
| 6 | 재설정 | 신호 입력 터미널 재설정 |
| 7 | CS |
칩 선택 신호 입력 핀 |
| 8 | GND | 가운드 |
| 9 | NC | 연결이 없어 |
| 10 | VDD | PIN 전원 공급 장치 (2.8-3.3V) |
| 11 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 12 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 13 | GND | 가운드 |
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -20°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -10°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -10°C (~30분) ~60°C (30분), 10회 |

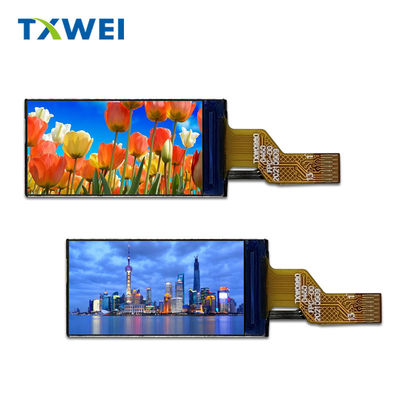

산업용 0.96인치 스트립 TFT LCD 디스플레이 모듈 제품 사진
천안웨이 디스플레이 화면의 장점: 막대 화면, 높은 밝기, 높은 품질, 10 년 이상의 공급
