| MOQ: | 협상 |
| 가격: | negotiate |
| 표준 포장: | 판지 |
| 배송 기간: | 16 |
| 결제 방법: | 신용장 TT D/P |
| 공급 능력: | 10000 PC |

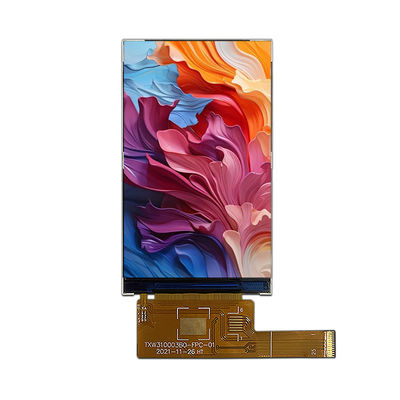

TXW310003B0 3.1인치 산업용 LCD 디스플레이 제품 소개
1,Core 디스플레이 성능
1.1고화질 IPS 하드 화면
3.1인치 480 × 800 해상도 패널 (307PPI 픽셀 밀도) 및 IPS 광 각 조망 기술을 사용하여 다음과 같은 성과를 거두었습니다.
전체 시야 각 178° 시야 범위
20001 높은 콘트라스트 디스플레이
72%의 NTSC 색상 범위
16.7백만 개의 컬러 풀 컬러 디스플레이
1.2전문적인 수준의 광적 매개 변수
400nits 높은 밝기 (유형적 값)
7001 전송성 설계
반등 표면 처리 지원 (선택)
2산업용 신뢰성 설계
2.1가혹한 환경에 적응력
작업 온도: -20 °C~+70 °C (85 °C의 순간 최고값을 지원)
보관 온도: 30°C~+80°C
습도 허용: 95% RH 응축되지 않는 환경
진동 방지 수준: 5G 가속 (10-500Hz)
2.2인터페이스 및 드라이버 솔루션
ST7701S 디스플레이 드라이버 IC를 탑재
RGB 24비트 인터페이스 (54핀 FPC 커넥터)
PWM 디밍을 지원합니다 (주파수 범위: 1K-50KHz)
일반적인 전력 소비: 1.2W @ 모든 화면
3정밀 구조 설계
3.1콤팩트 포장
디스플레이 영역: 40.32 × 67.2mm (평면 79mm)
전체 차원: 43.48 × 74.72 × 1.74mm
0.5mm 좁은 경계 디자인
용량/항성 터치 스크린 통합 지원
3.2설치 호환성
M2 사양의 설치 구멍 위치를 제공
커스터마이징 가능한 금속 보호기
뒷면/옆면에 장착된 다방향 설치를 지원합니다.
4전형적인 응용 시나리오
4.1스마트 홈 필드
중앙 에어컨 터치 패널
지능식 스위치 상태 표시
지능형 접근 제어 시스템 인터페이스
4.2산업 통제 시나리오
PLC 제어 단말기
기기 판독 표시
자동화 장비 HMI
4.3특수 장비 사용
자동차에 장착된 운전기 기록기
의료 모니터링 장비
야외 휴대용 터미널
5기술 부가가치 서비스
오픈프레임/LCM 모듈 공급을 제공
사용자 정의 UI 펌웨어 개발을 지원합니다
선택적으로 햇빛으로 읽을 수 있는 강화 솔루션
EMC/ESD 보호 솔루션을 제공
이 디스플레이 모듈은 RoHS 및 CE 인증을 통과했으며 디스플레이 테스트 키트 및 개발 문서와 함께 제공됩니다.주요 임베디드 플랫폼 (STM32/ARM/리눅스) 과 빠른 통합을 지원합니다.일반적인 생산 주기는 8-10 주이며 고객 요구에 따라 계층 가격 계획을 제공 할 수 있습니다.
사용자 정의 프로세스 제안
설계 도면
제품 도면
Tianxianwei는 2014 년에 설립되었습니다. 회사는 완전히 자동화 된 생산 장비와 고품질의 생산을 갖춘 2000 클래스 먼지 없는 작업장을 보유하고 있습니다.
전체 크기의 제품 응용 솔루션을 제공하며, 고급 고 밝기 제품 사용자 정의를 지원하고 여러 산업의 요구를 충족시킵니다.여러 지적 재산권 (상표 포함), 특허 및 소프트웨어 저작권) 및 관련 자격 증명서 및 행정 라이선스 획득
