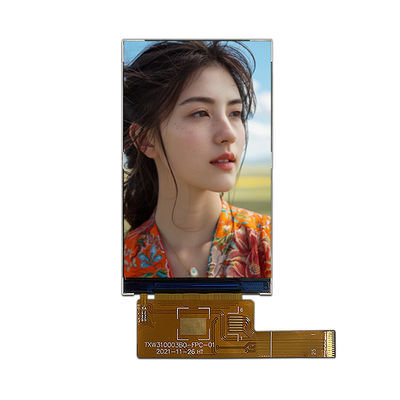

RGB 인터페이스 3.1인치 TFT LCD 모듈 480RGB800 해상도 ST7701S 드라이버 IC

MOQ:	협상
가격:	negotiate
표준 포장:	판지
배송 기간:	16
결제 방법:	신용장 TT D/P
공급 능력:	10000 PC

상세 정보

제품 설명

상세 정보

원래 장소

중국 광둥

브랜드 이름

TXWEI

CE ROHS FCC

모델 번호

TXW310003B0

관측 방향:

디스플레이 IC:

ST7701S

3.1인치

활동 영역:

40.32*67.2mm

루멘스 도:

400cd/㎡

Lcm 인터페이스:

RGB 24 비트 인터페이스

400 알

외곽 라인 사이즈:

43.48*74.72*1.74 (mm)

작동 온도:

-20+70℃

저장 온도:

-30+80℃

강조하다:

31인치 TFT LCD 모듈

ST7701S 드라이버 IC tft LCD 모듈

RGB 인터페이스 TFT LCD 모듈

제품 설명

TXW310003B0 제품의 장점 분석

1성능 장점을 보여줍니다.

높은 해상도 와 색상 표현
해상도는 480 × RGB × 800이며 16.7M 색상을 지원합니다 (드라이버 IC 소프트웨어를 통해 구성됩니다). 고화질 이미지 및 섬세한 색상 요구 사항을 충족합니다.
RGB 수직 스트라이프 픽셀 배열은 색상 재생 및 디스플레이 선명도를 향상시켜 텍스트, 차트 및 동적 이미지를 표시하기에 적합합니다.

모두 보고 있습니다.

정상적으로 검은색 화면 모드를 채택하여, 높은 콘트라스트와 모든 방향 (올라, 아래, 왼쪽, 오른쪽) 의 관점으로, 색 캐스트 또는 회색 스케일 역전 문제가 없습니다.

광적 매개 변수 최적화

밝기 균일성 ≥ 80%, 화면의 모든 영역에서 일관된 밝기를 보장하고 시각 피로를 줄입니다.
백라이트 시스템은 밝기 전형적인 값 (TBD) 을 조정할 수 있는 6개의 흰색 LED등을 사용하며, 높은 밝기 환경에서 명확한 디스플레이를 지원합니다.

2인터페이스 및 호환성 장점

고속 MIPI-DSI 인터페이스

2채널 MIPI 인터페이스 (고속 모드) 를 지원하고, 높은 전송 속도, 주류 프로세서 플랫폼 (ARM, Qualcomm 등) 과 호환되며, 하드웨어 디자인을 단순화합니다.
저전력 모드를 제공하여 전력 소비를 줄이고 정적 이미지에서 장치 배터리 수명을 연장합니다.
터치 제어 기능
예약된 I2C 인터페이스 (CTP_SDA/SCL) 및 인터럽트 신호 (CTP_INT), 인간-기계 상호 작용 경험을 향상시키기 위해 용량/ 저항성 터치 스크린의 확장을 지원합니다.
신호 간섭을 피하기 위해 독립적인 터치 전원 공급 장치 (2.8V CTP_VCC)

3신뢰성 및 환경 적응력

넓은 온도 작동 및 엄격한 테스트
작업 온도 범위:- 20 °C ~ 70 °C, 저장 온도:- 30 °C ~ 80 °C, 스마트 전자, 산업, 의료 및 기타 환경에 적합합니다.
고온 및 높은 습도 (50 °C/90% RH) 를 96시간의 고온 및 고 습도 테스트를 통해 장시간 안정성을 보장하기 위해 50개의 고온 및 추운 충격 테스트 (-20 °C) ∼ 60 °C 사이클을 통과했습니다.

백라이트 시스템의 긴 수명 설계

LED의 수명은 8시간의 일일 사용 기준으로 계산된 30000시간 (밝기 50%까지 감소) 으로 10년 이상 지속될 수 있으며 유지보수 비용을 줄일 수 있습니다.
백라이트 드라이버 회로 디자인은 간단합니다 (6 LED 시리즈), 일정한 전류 조절을 지원하며 과전류 손상을 피합니다.

4저전력 소비 및 에너지 절감 설계

효율적인 에너지 관리

작동 전류 ≤ 50mA, 휴식 모드 전력 소비 ≤ 150μA, 배터리 전동 장치 (손잡이 단말기 및 IoT 장치 등) 에 적합합니다.
다양한 전원 공급 솔루션과 호환되는 VCC (2.6-3.6V) 및 IOVCC (1.65-3.3V) 의 넓은 전압 입력을 지원합니다.
환경 준수
RoHS 표준을 준수하고, 재료와 프로세스는 납이 없으며, 유럽과 미국 시장에 수출하는 환경 요구 사항을 충족합니다.

5디자인 및 통합 장점

콤팩트 모듈형 설계

모듈 크기는 43.48 × 74.72 × 1.74mm이며 두께는 1.74mm에 불과하며 공간이 제한된 임베디드 장치에 적합합니다.

적용 시나리오

산업용 장비: 인간 기계 인터페이스 (HMI), 제어판
소비자 전자제품: 휴대용 장치, 스마트 홈 디스플레이
의료 장비: 작은 기기 디스플레이 모듈

요약

TXW310003B0은 고해상도 디스플레이, 전체 화면 경험,넓은 온도 신뢰성, 저전력 설계, 모듈형 및 쉽게 통합 특성 엄격한 신뢰성 테스트와 환경 인증을 통해 성능과 장기 안정성을 균형 잡습니다.고객들이 제품을 신속하게 착륙시키고 유지보수 비용을 줄이는 데 도움이 됩니다..

설계 도면

RGB 인터페이스 3.1인치 TFT LCD 모듈 480*RGB*800 해상도 ST7701S 드라이버 IC 0

RGB 인터페이스 3.1인치 TFT LCD 모듈 480*RGB*800 해상도 ST7701S 드라이버 IC 1

제품 도면
