| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
101인치 산업용 PCAP TFT 디스플레이 LVDS 1024x600 픽셀 용량 터치 스크린제품 소개

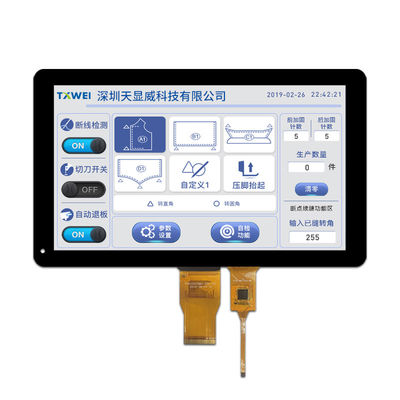

천안웨이 TXW100076B0-XL PCAP TFT 모니터는 10.1인치 IPS 풀뷰 화면으로 해상도는 1024x600 픽셀이다. 이 산업용 TFT LCD 디스플레이 모듈은 8비트 RGB 인터페이스를 지원한다.
TXW100076B0-XL는 단일 터치 및 멀티 터치 옵션을 사용할 수 있는 용량 터치 화면 디자인을 채택한다. TFT 모듈 TXW100076B0-XL의 표면 밝기는 700cd/m2이다.밝기를 높이고 싶다면, 더 많은 기술 지원을 위해 저희에게 연락하십시오.
TFT 터치 LCD 디스플레이 TXW100076B0-XL는 농업 기계 중앙 제어 화면 기기 디스플레이, 트럭 내비게이션 디스플레이, 산업 장비 디스플레이,의료 기기 디스플레이등등
| 제품: | 10.1인치 PCAP TFT 디스플레이 |
| 결의: | 1024 RGB × 600 |
| 표면 밝기: | 700 Cd/m2 ((nits) |
| 인터페이스: | 8 비트 RGB 인터페이스 |
| 관측 방향: | IPS, 모든 관점 (85/85/85/85) |
| 핀 번호: | 50pin |
| 윤곽 Dim.: |
252 곱하기 150 곱하기 65(mm) |
| 액티브 영역: |
222.72*12528(mm) |
| LCD 표면 처리: | 하드 코팅 (Hard Coating) |
| 표시 색상: | 16.7 M |
| NTSC 비율: | 50% |
| 터치 화면: | 용량 터치 패널 (CTP) |
| 터치 화면 인터페이스: | IIC |
|
터치 IC: |
GT9271 |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 준수: | CE FCC 및 RoHS 준수 |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
제품 도면
모듈 기능 설명
| 핀 번호 | 기호 | LCM설명 | 언급 |
| 1 | LEDA | 배후등 안오드에 대한 전원 공급원 + | |
| 2 | LEDA | 배후등 안오드에 대한 전원 공급원 + | |
| 3 | LEDK | 전력 공급 장치 - 백라이트카토드 | |
| 4 | LEDK | 전력 공급 장치 - 백라이트카토드 | |
| 5 | GND |
전력 지상 |
|
| 6 | VCOM |
일반적인 전압 |
|
| 7 | DVDD |
디지털 회로용 전력3.3V |
|
| 8 | MODE |
DE/SYNC 모드 선택 MODE=H:DE 모드;MODE=L:SYNC 모드 |
|
| 9 | DE | RGB I/F 모드 1의 데이터 활성화 신호 | |
| 10 | VS | 수직 동기화 RGB I/F 신호 | |
| 11 | HS | 수평 동기화 RGB I/F 신호 | |
| 12 | B7 | 파란색 데이터 | |
| 13 | B6 | 파란색 데이터 | |
| 14 | B5 | 파란색 데이터 | |
| 15 | B4 | 파란색 데이터 | |
| 16 | B3 | 파란색 데이터 | |
| 17 | B2 | 파란색 데이터 | |
| 18 | B1 | 파란색 데이터 | |
| 19 | B0 | 파란색 데이터 | |
| 20 | G7 | 녹색 데이터 | |
| 21 | G6 | 녹색 데이터 | |
| 22 | G5 | 녹색 데이터 | |
| 23 | G4 | 녹색 데이터 | |
| 24 | G3 | 녹색 데이터 | |
| 25 | G2 | 녹색 데이터 | |
| 26 | G1 | 녹색 데이터 | |
| 27 | G0 | 녹색 데이터 | |
| 28 | R7 | 빨간색 데이터 | |
| 29 | R6 | 빨간색 데이터 | |
| 30 | R5 | 빨간색 데이터 | |
| 31 | R4 | 빨간색 데이터 | |
| 32 | R3 | 빨간색 데이터 | |
| 33 | R2 | 빨간색 데이터 | |
| 34 | R1 | 빨간색 데이터 | |
| 35 | R0 | 빨간색 데이터 | |
| 36 | GND | 전력 지상 | |
| 37 | DCLK | RGB I/F의 픽셀 시계 신호 | |
| 38 | GND | 전력 지상 | |
| 39 | SHLR |
소스 출력 이동 수평 방향 선택: H: S[1]->S[2]->...->S[1920] (디폴트) S[1920]->S[1919]->...->S[1] |
|
| 40 | UPDN |
게이트 출력 전환 수직 방향 선택: H: 위아래로 스캔 L: 아래에서 위로 스캔 |
|
| 41 | VGH |
포트 ON 전압 |
|
| 42 | VGL |
포트 오프 전압 |
|
| 43 | AVDD |
아날로그 회로 전력 |
|
| 44 | 재설정 |
글로벌 예약 |
|
| 45 | NC |
연결이 안 돼 |
|
| 46 | VCOM |
일반 전압 |
|
| 47 | DITHB |
디터링 함수. 디터링 함수. DITHER = H: 내부 디터링 함수를 활성화합니다. |
|
| 48 | GND | 전력 지상 | |
| 48 | NC |
연결이 안 돼 |
|
| 50 | NC |
연결이 안 돼 |
제품 이미지
