| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
고 밝기 IPS 10.1인치 RGB TFT 디스플레이 1024x600 PCAP 설명
TXW100076B0-XL는 10.1인치 RGB 인터페이스 고 밝기 1024 x 600 IPS TFT-LCD 모듈로 프로젝션 용량 터치 스크린 (PCAP) 이 있습니다.이 TFT 모듈은 IPS 기술을 채택하고 왼쪽의 넓은 관점의 장점을 가지고 있습니다.: 85/ 오른쪽: 85/ 위: 85/ 아래: 85도 (유형적) 및 높은 밝기 700 니트 (유형적 가치). 고객이 더 높은 밝기를 필요로 하는 경우, 우리의 판매 직원에 문의하십시오.
| 제품: | 10.1"인치 TFT LCD | 결의: | 1024x600 점 |
|---|---|---|---|
| 터치 화면: | CTP와 함께 | 커버 유리 크기: | 사용자 정의 |
| 윤곽 차원: |
252*150*6.5mm |
관측 방향: | 모든 관점 (85/85/85/85) |
| 인터페이스: | RGB | 핀 번호: | 50 핀 |
| 연결: | 플러그 | 표면 밝기: | 700 Cd/m2 ((nits) |
| LED 수명: | 301000시간 | 준수: | CE FCC 및 RoHS 준수 |
고 밝기 IPS 10.1인치 RGB TFT 디스플레이 1024x600 PCAP 그림
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| 습도 | RH | -- | 90 | % |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| TFT 오퍼레이션프레임 비율 | Hz | -- | 60 | -- | Hz | |
| DC/DC에 대한 공급 전압 | VDD | 3.0 | 3.3 | 3.3 | V | |
| TFT 게이트 ON 전압 | VGH | 16.5 | 17 | 17.5 | V | 참고 2 |
| TFT 게이트 오프 전압 | VGL | -7번5 | -7 | - 6개5 | V | 참고 2 |
| TFT 일반 전압 | Vcom | 3.0 | 3.3 | 4.7 | V | 참고 1 |
| AVDD | AVDD | -- | 9.6 | -- | V | 참고 3 |
참고: 플리커 값을 최적화하기 위해 다른 조건에 따라 VCOM 값을 조정해야 합니다.
참고: VGH 및 VGL는 TFT 게이트의 작동 전압입니다.
참고: 대조를 조정하고 색을 더 크고 어두운 색으로 만들고 색을 더 작고 밝은 색으로 만듭니다.
모듈 기능 설명
| 핀 번호 | 기호 | LCM 설명 | 언급 |
| 1 | LEDA | 배후등 안오드에 대한 전원 공급원 + | |
| 2 | LEDA | 배후등 안오드에 대한 전원 공급원 + | |
| 3 | LEDK | 전원 공급- 백라이트 카토드 | |
| 4 | LEDK | 전원 공급- 백라이트 카토드 | |
| 5 | GND |
전력 지상 |
|
| 6 | VCOM |
일반적인 전압 |
|
| 7 | DVDD |
디지털 회로 전력 3.3V |
|
| 8 | MODE |
DE/SYNC 모드 선택 MODE=H:DE 모드;MODE=L:SYNC 모드 |
|
| 9 | DE | RGB I/F 모드 1의 데이터 활성화 신호 | |
| 10 | VS | 수직 동기화 RGB I/F 신호 | |
| 11 | HS | 수평 동기화 RGB I/F 신호 | |
| 12 | B7 | 파란색 데이터 | |
| 13 | B6 | 파란색 데이터 | |
| 14 | B5 | 파란색 데이터 | |
| 15 | B4 | 파란색 데이터 | |
| 16 | B3 | 파란색 데이터 | |
| 17 | B2 | 파란색 데이터 | |
| 18 | B1 | 파란색 데이터 | |
| 19 | B0 | 파란색 데이터 | |
| 20 | G7 | 녹색 데이터 | |
| 21 | G6 | 녹색 데이터 | |
| 22 | G5 | 녹색 데이터 | |
| 23 | G4 | 녹색 데이터 | |
| 24 | G3 | 녹색 데이터 | |
| 25 | G2 | 녹색 데이터 | |
| 26 | G1 | 녹색 데이터 | |
| 27 | G0 | 녹색 데이터 | |
| 28 | R7 | 빨간색 데이터 | |
| 29 | R6 | 빨간색 데이터 | |
| 30 | R5 | 빨간색 데이터 | |
| 31 | R4 | 빨간색 데이터 | |
| 32 | R3 | 빨간색 데이터 | |
| 33 | R2 | 빨간색 데이터 | |
| 34 | R1 | 빨간색 데이터 | |
| 35 | R0 | 빨간색 데이터 | |
| 36 | GND | 전력 지상 | |
| 37 | DCLK | RGB I/F의 픽셀 시계 신호 | |
| 38 | GND | 전력 지상 | |
| 39 | SHLR |
소스 출력 이동 수평 방향 선택: H: S[1]->S[2]->...->S[1920] (디폴트) S[1920]->S[1919]->...->S[1] |
|
| 40 | UPDN |
게이트 출력 전환 수직 방향 선택: H: 위아래로 스캔 L: 아래에서 위로 스캔 |
|
| 41 | VGH |
포트 ON 전압 |
|
| 42 | VGL |
포트 오프 전압 |
|
| 43 | AVDD |
아날로그 회로 전력 |
|
| 44 | 재설정 |
글로벌 예약 |
|
| 45 | NC |
연결이 안 돼 |
|
| 46 | VCOM |
일반 전압 |
|
| 47 | DITHB |
디터링 함수. 디터링 함수. DITHER = H: 내부 디터링 함수를 활성화합니다. |
|
| 48 | GND | 전력 지상 | |
| 49 | NC |
연결이 안 돼 |
|
| 50 | NC |
연결이 안 돼 |

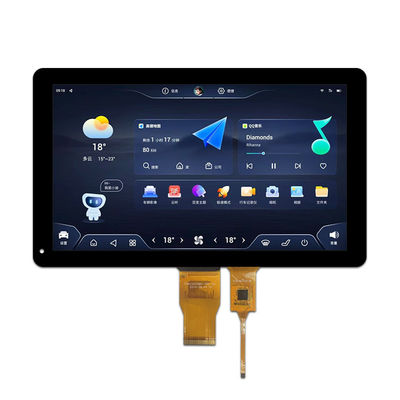

제품 이미지

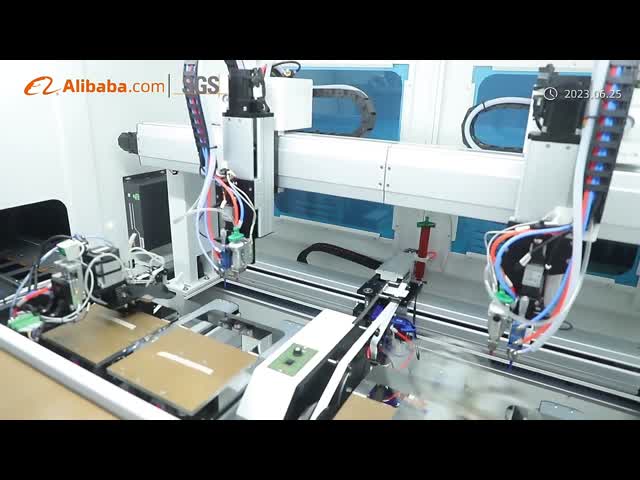

비디오
비디오
비디오
비디오
비디오
|
|
