| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
MIPI3.5인치 TFT LCD, 3.5인치480*800HVGA LCD 디스플레이 설명
천안웨이 TXW350116B0은 3.5 인치 대각선 크기와 HVGA 480 * 800 픽셀 해상도를 가진 TFT LCD 모듈입니다.
제품 빠른 세부 사항:
1LCD 크기: 3.5 ′′ TFT
2결의:480*800
3관점: 12시
4- 윤곽 차원:51.32*86.61*35mm
5드라이버 IC:ST7701SN
6인터페이스 타입:MIPI 2 LANE
7터치 패널: 저항 터치 패널 또는 없이 선택
8온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
제품 특징:
TXW350116B0은 3.5인치 대각선 크기와 480 * 3RGB (H) X800 (V) 풀 컬러 TFT LCD 디스플레이이다.
이 모듈은 MIPI 2 LANE 인터페이스를 지원합니다. TXW350116B0 모델의 모듈 크기는 51.32 * 86.61 * 3.5mm이며 효과 면적은 45.36 * 75.6mm입니다.
모듈에 TXW350116B0 및 ST7701SN 컨트롤러가 통합되어 있으며, 논리 전원 전압 전압 범위는 19.6V에서 22.4V입니다.
-20 °C~+70 °C의 온도 범위에서 작동할 수 있다. 저장 온도 범위는 -30 °C~+80 °C이다.
TXW350116B0는 350cd/m2의 밝기로 수직 모드 LCD 모듈입니다. 풍경 모드로 사용하거나 밝기를 높이고 싶다면 더 많은 기술 지원을 위해 저희에게 문의하십시오.
이 3.5인치 TFT LCD 모듈은 지능형 로봇 눈, 휴대용 PDA 장치, 액세스 제어 및 보안 디스플레이, 지능형 스위치 디스플레이, 의료 장비 디스플레이에 적합합니다.가정용 기기 디스플레이, 산업 장비 디스플레이 등
| 제품: | 3.5인치 TFT LCD 스크린 | 터치 화면: | 저항성 터치 패널이 있거나 없거나 |
|---|---|---|---|
| 결의: |
480*800점 |
관측 방향: | 12:00 |
| 인터페이스: |
MIPI 2 LANE |
핀 번호: | 24 핀 |
| 연결: | 플러그 (자격화) | 표면 밝기: | 350cd/m2 (니트) |
| LED 수명: | 301000시간 | 준수: | CE&FCC & RoHS 준수 |
3.5인치 TFT LCD, 3.5인치480*800 HVGA LCD 디스플레이 도면
모듈 기능 설명
| 핀 번호 | 기호 | 설명 |
| 1 | VDD ((2.8V) | 아날로그 전원 공급 장치 (VCI):2.5V ~ 3.3V |
| 2 | IOVCC(1.8V) | 아날로그 전원 공급 장치 (VCI):1.65V ~ 3.3V |
| 3 | NC | 연결이 없어 |
| 4 | 재설정(1.8V) | 신호 입력 터미널 재설정 |
| 5 | TE | 찢기 효과 출력 핀은 MCU 프레임 쓰기를 동기화하는 데 사용됩니다. |
| 6 | NC | 연결이 없어 |
| 7 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 8 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 9 | GND | 전력 지각 |
| 10 | D0N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 11 | D0P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 12 | GND | 전력 지각 |
| 13 | CLKN | 초고속 인터페이스 클럭 차등 신호 입력 핀 |
| 14 | CLKP | 초고속 인터페이스 클럭 차등 신호 입력 핀 |
| 15 | GND | 전력 지각 |
| 16 | D1N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 17 | D1P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 18 | GND | 전력 지각 |
| 19 | NC | 연결이 없어 |
| 20 | NC | 연결이 없어 |
| 21 | GND | 전력 지각 |
| 22 | NC | 연결이 없어 |
| 23 | NC | 연결이 없어 |
| 24 | GND | 전력 지각 |
광학적 특성

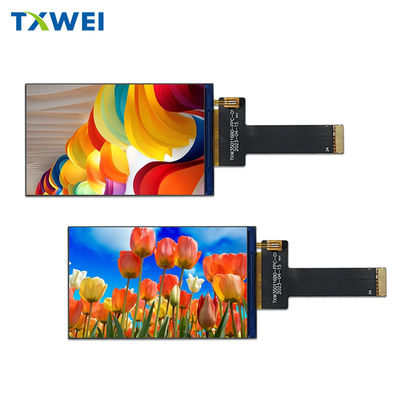

3.5인치 TFT LCD, 3.5인치480*800 HVGA LCD 디스플레이 실제 제품 이미지
검색 키워드: tft 3.53.5인치 LCD, 3.5인치 LCD, 3.5인치 LCD, 3인치 LCD53.5인치 TFT 디스플레이, 3.5인치 TFT 디스플레이, 3.53.5인치 TFT 화면, 3.5인치 TFT 화면, 3.5인치 TFT 화면, TFT 화면 3.5, TFT 화면 3.5 인치, TFT 화면 3.5 인치, ILI9488,MIPI30.5인치MIPI3.5인치 TFT,MIPI3.5인치 화면, 3.5 포트레트 LCD, 3.5 포트레트 타입 TFT, 3.5 포트레트 TFT 화면
비디오
비디오
비디오
비디오
비디오
|
|
