| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
중국 공장 3.0"인치 QVGA LCD TFT 디스플레이ST7701S/GC9503V 360*640화면
30.0인치 QVGAT7701S/GC9503VTFT LCD
천안웨이 TXW300050S0은 QVGA 360 * 640 픽셀 해상도를 가진 3인치 TN형 TFT LCD 디스플레이이다. 유사한 제품 중에서는 매우 비용 효율적인 LCD 모듈이다.
| 제품: | 30.0인치 TFT 스크린 | 결의: |
360*640 |
|---|---|---|---|
| 터치 화면: | 터치 스크린 없이 (선택) | 커버 유리 크기: | 맞춤형 |
| 관측 방향: | 12:00 | 드라이버 IC: |
RGB 16/MPI |
|
백라이트 전류: |
36.72 x 65.28 |
연결: | 플러그 (자격화) |
| 핀 번호: | 40 핀 | 표면 밝기: | 350 Cd/m2 ((nits) |
| LED 수명: | 301000시간 | 준수: | CE&FCC & RoHS 준수 |
30.0인치 TFT LCD 디스플레이 그림
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | -10 | +60 | °C |
| LCM 저장 온도 | TSTG | - 20 | +70 | °C |
| 습도 | RH | -- | 90 |
% |
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 |
| 1 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 2 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 3 | VCC 3.3V | LCD 전원 공급 장치 |
| 4 | GND | 전력 지각 |
| 5 | D0N | 낮은 전압 차차 데이터 0 신호의 음극성 |
| 6 | D0P | 낮은 전압 차차 데이터 0 신호의 양극성 |
| 7 | GND | 전력 지각 |
| 8 | CLKN | 저전압 차차 시계 신호의 음극성 |
| 9 | CLKP | 저전압 차차 시계 신호의 양극성 |
| 10 | GND | 전력 지각 |
| 11 | D1N | 낮은 전압 차차 데이터의 음극성1신호 |
| 12 | D1P | 낮은 전압 차차 데이터의 양극성1신호 |
| 13 | GND | 전력 지각 |
| 14 | VSYNC | RGB 인터페이스 동작을 위한 수직 (프레임) 동기화 입력 신호 |
| 15 | HSYNC | RGB 인터페이스 동작을 위한 수평 (선형) 동기화 입력 신호. |
| 16 | 도트클 | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 17 | DE | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 18 | R0 | 빨간색 데이터 |
| 19 | R1 | 빨간색 데이터 |
| 20 | R2 | 빨간색 데이터 |
| 21 | R3 | 빨간색 데이터 |
| 22 | R4 | 빨간색 데이터 |
| 23 | G0 | 녹색 데이터 |
| 24 | G1 | 녹색 데이터 |
| 25 | G2 | 녹색 데이터 |
| 26 | G3 | 녹색 데이터 |
| 27 | G4 | 녹색 데이터 |
| 28 | G5 | 녹색 데이터 |
| 29 | B0 | 파란색 데이터 |
| 30 | B1 | 파란색 데이터 |
| 31 | B2 | 파란색 데이터 |
| 32 | B3 | 파란색 데이터 |
| 33 | B4 | 파란색 데이터 |
| 34 | 재설정 | 신호 입력 터미널 재설정 |
| 35 | CS | 칩 선택 신호 핀 |
| 36 | SCL | 일련 시계 신호 |
| 37 | SDA | 일련 데이터 입력/출력 핀 |
| 38 | GND | 전력 지각 |
| 39 | VCC 3.3V | LCD 전원 공급 장치 |
| 40 | VCC 3.3V | LCD 전원 공급 장치 |

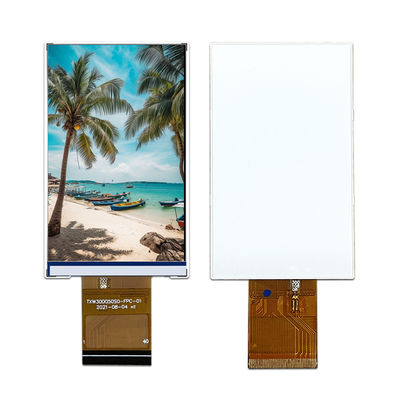

30.0인치 TFT LCD 디스플레이 실제 제품 표시
검색 키워드: tft 3.0", 3.0 tft LCD, 3.0" tft LCD, 3.0 인치 tft LCD, tft LCD 3.0,30.0 TFT 디스플레이, 3.0" TFT 디스플레이,30.0인치 TFT 디스플레이, 3.0인치 TFT 디스플레이, 3.0인치 TFT LCD 디스플레이, 3.0인치 TFT 화면, 3.0인치 TFT 화면, 3.0인치 TFT 화면, 3.0인치 TFT 화면, 3.0인치 TFT 화면, 3.0인치 TFT LCD 화면
