| MOQ: | 1 |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 공급 능력: | 10000pcs |

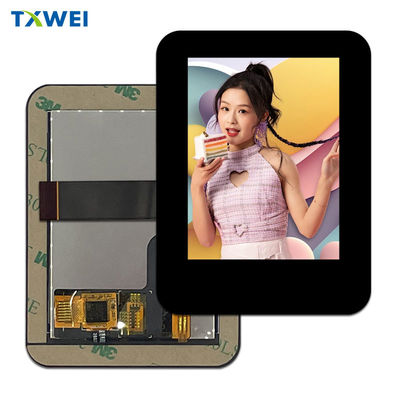

이 항목에 대해 SFTO280PY-7200ACT 2.8 인치 용량 터치 스크린 TFT 모듈
광 결합 용량 터치 2.8 인치 IPS TFT 디스플레이는 첨단 디스플레이 및 터치 기술을 통합 한 장치입니다.다음은 제품 TXW280115B0-MT에 대한 자세한 소개입니다.:
제품 정보
- 디스플레이 크기: 2.8 인치
- 결의:480*640픽셀
- 디스플레이 기술: IPS (In Plane Switching) 기술, 넓은 조망 각도와 색상의 정확성
- 밝기: 400nits, 다양한 조명 조건에서 볼 수 있습니다.
- 터치 스크린 기술: 용량성, 높은 감수성 및 정확한 터치 제어
- 인터페이스: TFT 디스플레이 지원 SPI (시리얼 주변 인터페이스) 및 터치 스크린 지원 I2C (Inter Integrated Circuit) 인터페이스 마이크로 컨트롤러 또는 다른 프로세서와 쉬운 연결을 위해
- 광적 접착: 터치 화면과 디스플레이 화면을 접착하기 위해 광적 접착제를 사용하여 터치 정확성과 디스플레이 효과를 향상시킵니다.
- 멀티 터치: 일반적으로 멀티 터치 기능을 지원하여 여러 손가락이 동시에 작동 할 수 있습니다.
- 내구성: 용량 터치 스크린은 저항 터치 스크린보다 내구성이 높으며 물리적 손상에 덜 취약합니다.
적용 시나리오
-산업 제어판: 산업 장비의 표시 및 제어에 사용됩니다.
의료 장비: 의료 장비에 대한 중요한 정보를 표시합니다.
- 소비자 전자 제품: 스마트 홈 장치, 휴대용 게임 콘솔 등
-차 디스플레이: 차량의 대시보드 또는 인포테인먼트 시스템에 사용됩니다.
-기업 정보 시스템: POS 기계, 셀프 서비스 터미널 등
제품 장점
- 높은 밝기: 400nits 밝기 다양한 조명 조건에서 명확한 표시를 보장
- 높은 콘트라스트: IPS 기술은 더 나은 콘트라스트와 색상 성능을 제공합니다
- 멀티 터치: 용량 터치 화면은 멀티 터치를 지원하여 보다 원활한 인터랙티브 경험을 제공합니다
- 광학 결합: 디스플레이 효과와 촉각 정확도를 향상시킵니다.
요약하자면, 광학 결합 용량 터치 2.8인치 IPS TFT 디스플레이는 높은 밝기와 높은 콘트라스트와 멀티 터치 기능을 결합합니다.다양한 응용 시나리오에 적합하고 우수한 사용자 상호 작용 경험을 제공.
특징
| 항목 | 사양 | 단위 |
| 화면 크기 | 20.8인치 | 대각선 |
| 픽셀 수 |
480*3RGB ((H) X640 ((V) |
픽셀 |
| 디스플레이 영역 | 43.20 ((H) x57.60 ((V) | mm |
| 픽셀 피치 | 0.180 ((H) x0.180 ((V) | mm |
| 윤곽 차원 |
46.9*66.5*235 |
mm |
| 픽셀 배열 | RGB 수직 스트립 | ― |
| 표시 모드 | 보통은 검은색 | ― |
| 볼 방향 (눈) | 모두 | ― |
| 색상 표시 | 262K | ― |
| 밝기 (cd/m2) | 400 | 니트 |
|
터치 드라이버 IC |
GT911 |
― |
| 인터페이스 |
MIPI |
|
| 백라이트 | LED 측면등 | ― |
| 드라이브 IC |
ST7701S |
|
| 작동 온도 | -20~70 | °C |
| 저장 온도 | -30~80 | °C |
| 터치 스크린 | 용량 터치 스크린 | |
| 터치 스크린 인터페이스 | I2C | |
| TFT+CTP의 조립 | 광학 결합 |
윤곽 그림
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| 습도 | RH | - | 90 | % |
모듈 기능 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | GND | 전력 지각 |
| 2 | D0N | 낮은 전압 차차 데이터 0 신호의 음극성 |
| 3 | D0P | 낮은 전압 차차 데이터 0 신호의 양극성 |
| 4 | GND | 전력 지각 |
| 5 | D1N | 낮은 전압 차분 데이터 1 신호의 음극성 |
| 6 | D1P | 낮은 전압 차분 데이터 1 신호의 양극성 |
| 7 | GND | 전력 지각 |
| 8 | CLKN | 저전압 차차 시계 신호의 음극성 |
| 9 | CLKP | 저전압 차차 시계 신호의 양극성 |
| 10 | GND | 전력 지각 |
| 11 | 재설정 | 신호 입력 터미널 재설정 |
| 12 | TE | 램 헤드 펄스 찢기 효과 |
| 13 | NC | 연결이 없어 |
| 14 | IOVCC | I/O에 대한 전원 공급 |
| 15 | VCI | LCD 전원 공급 장치 |
| 16 | CTP_VDD | 터치 패널 전원 공급 2.8~3.3V |
| 17 | CTP_SDA | 터치 패널 I2C 데이터 |
| 18 | CTP_SCL | 터치 패널 I2C 시계 |
| 19 | CTP_INT | 터치 패널 중단 출력 |
| 20 | CTP_RST | 터치 패널 재설정 |
| 21 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 22 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
광학적 사양
제품 이미지
시설 및 인증서
비디오
비디오
비디오
|
|
