2.8인치 TFT LCD QVGA 240x320 ST7789V ICMCU/SPI/RGB인터페이스 TFT LCD 디스플레이 모듈
천안웨이 TXW280102B0는 QVGA 240x320 픽셀 해상도를 가진 2.8인치 TN형 TFT LCD 디스플레이이다. 유사한 제품 중에서는 매우 비용 효율적인 LCD 모듈이다.
제품 빠른 세부 사항:
1LCD 크기: 2.8 ′′ TFT
2해상도: 240x320 QVGA
3뷰 앵글: 1200
4- 윤곽 차원:50 x 69.2 x 2.3mm
5LCD 드라이버 IC: ST7789V
6LCD 인터페이스 타입: RGB/MCU/SPI
7온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
8터치 패널: 터치 화면 없이 (개정 가능)
| 제품: | 20.8인치 TFT LCD | 터치 화면: | 터치 스크린 없이 (개정) |
|---|---|---|---|
| 결의: | 240x320 점 | 커버 유리 크기: | 무 (개정 가능) |
| 관측 방향: | 12:00 | 인터페이스: |
MCU/SPI/RGB BIT 인터페이스 |
| 핀 번호: | 40 핀 | 연결: | 플러그 (자격화) |
| 표면 밝기: | 400 Cd/m2 ((nits) | LED 수명: | 301000시간 |
| 드라이버 IC: | ST7789V | 준수: | CE&FCC & RoHS 준수 |
2.8인치 TFT LCD 디스플레이 그림
LCM핀 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | GND | 전력 지각 |
| 2 | XR | 오른쪽에 터치 패널 좌표 |
| 3 | YD | 다운에 터치 패널 좌표 |
| 4 | XL | 왼쪽의 터치 패널 좌표 |
| 5 | YU | 상단에 터치 패널 좌표 |
| 6~7 | IOVCC ((1.8V) | I/O 전압 (VDDI에서 DGND): 1.65V ~ 3.3V |
| 8~9 | VDD ((2.8V) | 전원 공급 2.5V ~ 3.3V |
| 10 | IM2 |
|
| 11 | IM1 | |
| 12 | IM0 | |
| 13 | 재설정 | 신호 입력 터미널 재설정 |
| 14 | CSX | 칩 선택 신호 |
| 15 | RS/SCL | 레지스터 선택 신호 |

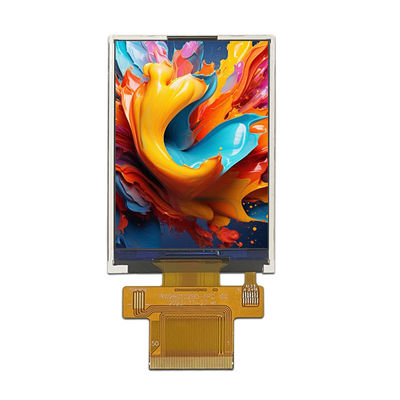

2.8인치 TFT LCD 디스플레이 실제 제품 이미지
왜 우리를 선택합니까?
1우리는 LCD 디스플레이 맞춤 솔루션을 제공합니다.
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요합니까?Tianxianwei는 사용자 정의 LCD 요구 사항을 충족 할 수 있습니다.
2터치 화면 및 디스플레이에 대한 전체 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?천안웨이는 공기 및 광 결합 서비스를 포함하여 저항성 및 용량성 멀티 터치 솔루션을 포함한 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다..
3- 품질 신뢰성
천안웨이는 ISO9001:2015 및 ISO14000에 의해 자격을 갖추고 있습니다. RoHS, CE, FCC 및 글로벌 시장의 다른 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.,신뢰성 및 노화 테스트
4장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
