| MOQ: | 1 |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 공급 능력: | 10000pcs |
TFT LCD 디스플레이 모듈 2.8 "인치 240x320 RGB MCU SPI 인터페이스와 RTP 제품 소개
| 제품: | 2.8인치 TFT LCD 디스플레이 |
| 결의: | 240*320 |
| 드라이버 IC: |
ST7789V |
| 관측 방향: | 12:00 |
| 핀 번호: | 50 핀 |
| 표면 밝기: | 400 Cd/m2 |
| LED 수명: | 301000시간 |
| 터치 화면: | 없이터치 패널 |
| 커버 유리 크기: | 사용자 정의 |
| 인터페이스: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| 연결: | 용접 |
| 준수: | CE&FCC & RoHS 준수 |
TFT LCD 디스플레이 모듈 2.8 "인치 240x320 RGB MCU SPI 인터페이스제품 도면
LCM핀 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | GND | 전력 지각 |
| 2 | XR | 오른쪽에 터치 패널 좌표 |
| 3 | YD | 다운에 터치 패널 좌표 |
| 4 | XL | 왼쪽의 터치 패널 좌표 |
| 5 | YU | 상단에 터치 패널 좌표 |
| 6~7 | IOVCC1.8V | I/O 전압 (VDDI에서 DGND): 1.65V ~ 3.3V |
| 8~9 | VDD(2.8V) | 전원 공급 2.5V ~ 3.3V |
| 10 | IM2 | MCU 인터페이스 모드 선택 |
| 11 | IM1 | MCU 인터페이스 모드 선택 |
| 12 | IM0 | MCU 인터페이스 모드 선택 |
| 13 | 재설정 | 신호 입력 터미널 재설정 |
| 14 | CSX | 칩 선택 신호 |
| 15 | RS/SCL | 데이터 / 명령 선택 핀. |
| 16 | WR/RS | 스트로브 신호를 쓰세요 |
| 17 | 연구 및 개발 | 상승한 가장자리에서 데이터를 읽습니다. |
| 18 | VSYNC | 수직 동기화, RGB I/F 신호 |
| 19 | HSYNC |
수평 동기화, RGB I/F 신호 |
| 20 | ENABLE | RGB I/F 모드 1에서 데이터 활성화 신호 |
| 21 | PCLK |
RGB I/F의 픽셀 시계 신호 |
| 22 | SDA |
SPI 인터페이스 입력 핀 |
| 23~40 | DB0~DB17 | RGB 인터페이스 또는 MCU 평행 인터페이스 데이터 버스 |
| 41 | SDO | SPI 인터페이스 출력 핀 |
| 42 | GND | 전력 지각 |
| 43 | LEDA | 배후등 안오드에 대한 전원 공급원 + |
| 44~49 | LEDK1~LEDK6 | 전원 공급- 백라이트 카토드 |
| 50 | GND | 전력 지각 |
백라이트 단위 특성
백라이트 시스템은 6 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 2.8 | - | 3.2 | V | - |
| 전류 | 난F | -- | 120 | - | mA | - |
| 밝기 (LCD와 함께) | Lv | TBD | -- | cd/m2 | - | |
| LED 수명 | 제1호 | - 젠장 | 30,000 | -- | HR | 참고 1 |
참고:
LED의 수명시간은 모듈 밝기가 원래 밝기의 50%로 감소하면LLED의 수명시간은 작동하면 감소될 수 있습니다.L25mA/LED 이상입니다.

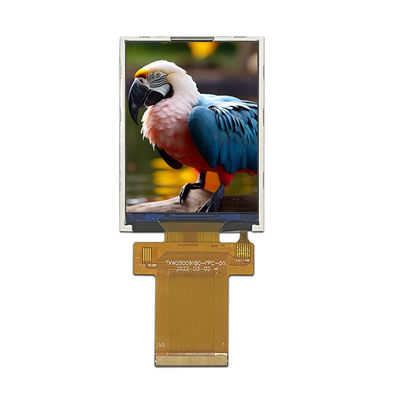

TFT LCD 디스플레이 모듈 2.8 "인치 240x320 RGB MCU SPI 인터페이스Product 이미지
공장 시설
TFT LCD 디스플레이 모듈 제조업체 - 300 개 이상의 TFT 표준 제품 라인업
티안 시안웨이 테크놀로지 (Tian Xianwei Technology) 는 중국을 중심으로 TFT LCD 디스플레이를 제조하는 세계적인 선두 업체입니다.티안 시안웨이는 크기가 0과 같은 크기의 중소형 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다..96"1.28인치, 1인치772", 2.4", 2.8", 3.2", 3.5", 4.3", 5", 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" 및 32" TFT (활성 영역의 직선 크기) 등이 웹 사이트에는 200 개 이상의 TFT 표준 모델이 나열되어 있으며, 또한 거의 모든 항목은 고객의 요구 사항을 충족시키기 위해 표준 항목에서 파생되는 것이 허용됩니다.
천안웨이 TFT 디스플레이는 표준 TFT-LCD 모듈, IPS TFT, 고 밝기 TFT LCD (태양 빛을 읽을 수 있는 디스플레이), 컨트롤 보드와 함께 TFT 패널을 포함한 산업 표준에 따라 자격을 갖추고 있습니다.막대기 타입 TFT, 광 온도 TFT LCD. 이 디스플레이에는 풍경 또는 초상화 모드가 포함됩니다.티안 시안웨이 TFT LCD 디스플레이는 다양한 해상도와 터치 스크린 옵션으로 저항 및 프로젝션 용량 (PCAP 터치 스크린) 기술로 제공됩니다.우리의 많은 TFT 디스플레이 모듈은 MCU, RGB, TTL, LVDS 및 MIPI DSI를 포함하여 하나 이상의 인터페이스를 사용할 수 있습니다.천안웨이 TFT 모듈은 산업 제어 등 여러 응용 프로그램에 적합합니다.커피 머신, 의료 장비, POS 시스템, 자동화, GPS 네비게이터, 백화품, 에너지 제어, 통신, 의료 장비 등
검색 키워드: 2.8인치 LCD, 2.8인치 LCD, 2.8인치 LCD, 2인치 LCD8, 2.8 "tft 디스플레이, 2.8 "tft 디스플레이, 2.8 인치 tft 디스플레이, tft 디스플레이 2.8 인치, tft 디스플레이 2.8", 2.8 인치 tft LCD 디스플레이, 2.8 "tft 화면, 2.8 인치 tft 화면, tft 화면 2.8 인치, tft 화면 2.8 ",2.8인치 TFT LCD 화면
