| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |

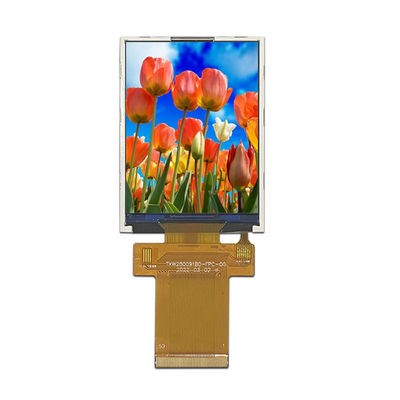

2.8 인치 TFT LCD 240x320SPI/MCU/RGB인터페이스 및 ST7789V IC TFT LCD 디스플레이 스크린
제품 빠른 세부 사항:
1LCD 크기: 2.8 TFT
2해상도: 240x320
3관점: 12시
4- 윤곽 차원:50 x 69.2 x 2.4mm
5드라이버 IC: ST7789V
6인터페이스 타입:SPI/MCU/RGB
7. 터치 패널: 터치 패널 없이 (개정 가능)
8온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
| 제품: | 20.8인치 TFT | 터치 화면: | TP 없이 (개정 가능) |
|---|---|---|---|
| 결의: | 240x320 | 관측 방향: | 12시 |
| 인터페이스: | SPI/MCU/RGB | 핀 번호: | 50 핀 |
| 연결: | 플러그 (자격화) | 표면 밝기: | 400 Cd/m2 |
| 작동 온도: | -20°C ~ +70°C | 준수: | CE & FCC & RoHS 컴플라이언스 |
고객 서비스
1우리의 고객과 공식 계약을 체결하기 전에 우리는 분석하고 고객의 프로젝트 정보를 기반으로 전문적인 솔루션을 제공하여 최적의 솔루션을 제공 할 것입니다.
2. 우리의 제품 또는 가격과 관련된 귀하의 문의는 24 시간 내에 응답됩니다.
3우리의 고객 생산 프로세스를 계속 알리고 필요한 경우 공장에서 품질 검사를 준비하는 데 도움이 됩니다.
4. 배달 후 LCD 디스플레이에 대한 1 년 보증. 모든 결함은 보증 기간 내에 반환 및 교체 될 수 있습니다.
5구매자는 배달 전에 무료 교육을 위해 기술자를 공장으로 보낼 수 있습니다.
6우리는 고객에게 가치를 창출하는 데 초점을 맞추고 있습니다. 필수적인 기술 또는 상업적 지원을 위해, 우리는 컨콜 회의, 온라인 기술 서비스, 또는 현장 현지 지원을 조직합니다.등 고객의 다양한 요구를 충족하기 위해.
2.8"인치 터치 LCD 모듈
LCM핀 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | GND | 전력 지각 |
| 2 | XR | 오른쪽에 터치 패널 좌표 |
| 3 | YD | 다운에 터치 패널 좌표 |
| 4 | XL | 왼쪽의 터치 패널 좌표 |
| 5 | YU | 상단에 터치 패널 좌표 |
| 6~7 | IOVCC1.8V | I/O 전압 (VDDI에서 DGND): 1.65V ~ 3.3V |
| 8~9 | VDD(2.8V) | 전원 공급 2.5V ~ 3.3V |
| 10 | IM2 | MCU 인터페이스 모드 선택 |
| 11 | IM1 | MCU 인터페이스 모드 선택 |
| 12 | IM0 | MCU 인터페이스 모드 선택 |
| 13 | 재설정 | 신호 입력 터미널 재설정 |
| 14 | CSX | 칩 선택 신호 |
| 15 | RS/SCL | 데이터 / 명령 선택 핀. |
| 16 | WR/RS | 스트로브 신호를 쓰세요 |
| 17 | 연구 및 개발 | 상승한 가장자리에서 데이터를 읽습니다. |
| 18 | VSYNC | 수직 동기화, RGB I/F 신호 |
| 19 | HSYNC |
수평 동기화, RGB I/F 신호 |
| 20 | ENABLE | RGB I/F 모드 1에서 데이터 활성화 신호 |
| 21 | PCLK |
RGB I/F의 픽셀 시계 신호 |
| 22 | SDA |
SPI 인터페이스 입력 핀 |
| 23~40 | DB0~DB17 | RGB 인터페이스 또는 MCU 평행 인터페이스 데이터 버스 |
| 41 | SDO | SPI 인터페이스 출력 핀 |
| 42 | GND | 전력 지각 |
| 43 | LEDA | 배후등 안오드에 대한 전원 공급원 + |
| 44~49 | LEDK1~LEDK6 | 전원 공급- 백라이트 카토드 |
| 50 | GND | 전력 지각 |
2.8인치 터치 LCD 모듈 실제 제품 이미지
검색 키워드: 2.8인치 LCD, 2.8인치 LCD, 2.8인치 LCD, 2인치 LCD8, 2.8 "tft 디스플레이, 2.8 "tft 디스플레이, 2.8 인치 tft 디스플레이, tft 디스플레이 2.8 인치, tft 디스플레이 2.8", 2.8 인치 tft LCD 디스플레이, 2.8 "tft 화면, 2.8 인치 tft 화면, tft 화면 2.8 인치, tft 화면 2.8 ",2.8인치 TFT LCD 화면
