| MOQ: | 1 |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 공급 능력: | 10000pcs |

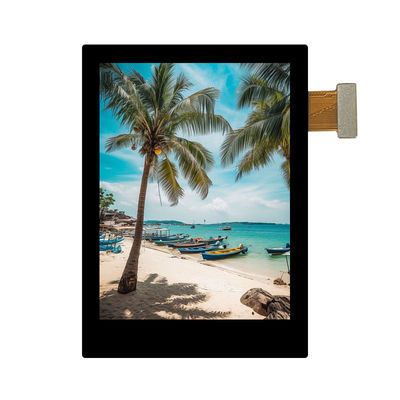

터치 스크린 PCAP TFT 디스플레이 2.8 " 480 * 640 RGB 24 BIT 인터페이스 44 핀
| 제품: | 2.8인치 IPS TFT 터치 스크린 | 결의: | 480*640픽셀 |
|---|---|---|---|
| 관측 방향: | IPS 모든 관점 | 터치 화면: | PCAP 터치 스크린 |
| 인터페이스: | RGB 24 비트 | 핀 번호: | 44 핀 |
| 연결: | 플러그 | 표면 밝기: | 400 Cd/m2 |
| 작동 온도: | -20°C ~ +70°C | 준수: | CE&FCC & RoHS 준수 |
2.8인치 IPS TFT PCAP 터치 스크린480*640해상도 제품 도면
LCM핀 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | LEDK | 전원 공급- 백라이트 카토드 |
| 2 | LEDA | 배후등 안오드에 대한 전원 공급원 + |
| 3 | GND | 전력 지각 |
| 4 | IOVCC | I/O에 대한 전원 공급 |
| 5 | VCC | LCD 전원 공급 장치 |
| 6 | SDI | 일련 데이터 입력 핀. |
| 7 | PCLK | RGB I/F의 픽셀 시계 신호 |
| 8 | SCL | 이 핀은 일련 인터페이스 시계로 사용됩니다 |
| 9 | DE | RGB I/F 모드 1에서 데이터 활성화 신호 |
| 10 | 재설정 | 신호 입력 터미널 재설정 |
| 11 | HSYNC | 수평 동기화, RGB I/F 신호 |
| 12 | CS | 칩 선택 신호 |
| 13 | VSYNC | 수직 동기화, RGB I/F 신호 |
| 14-21 | B0-B7 | RGB 인터페이스 데이터 버스 |
| 22-29 | G0-G7 | RGB 인터페이스 데이터 버스 |
| 30~37 | R0-R7 | RGB 인터페이스 데이터 버스 |
| 38 | CTP_VCI | 터치 패널 전원 공급 2.8~3.3V |
| 39 | CTP_IOVCC | I/O를 위한 터치 전원 공급. |
| 40 | CTP_SDA | 터치 패널 I2C 데이터 |
| 41 | CTP_SCL | 터치 패널 I2C 시계 |
| 42 | CTP_INT | 터치 패널 중단 출력 |
| 43 | CTP_RST | 터치 패널 재설정 |
| 44 | GND | 전력 지각 |
실제 제품 시연
