| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
이 물건에 대해TXW280085C0-CTP2.8인치 용량 터치 스크린 TFT 모듈
광 결합 용량 터치 2.8-인치 IPS TFT 디스플레이는 첨단 디스플레이 및 터치 기술을 통합 한 장치입니다. 다음은 제품 자세한 소개입니다.TXW280085C0-CTP:
제품 정보
- 디스플레이 크기: 2.8 인치
- 해상도: 240x320 픽셀
- 디스플레이 기술: IPS (In Plane Switching) 기술, 넓은 조망 각도와 색상의 정확성
- 밝기: 300nits, 다양한 조명 조건에서 볼 수 있습니다.
- 터치 스크린 기술: 용량성, 높은 감수성 및 정확한 터치 제어
- 인터페이스: TFT 디스플레이 지원 SPI (시리얼 주변 인터페이스) 및 터치 스크린 지원 I2C (Inter Integrated Circuit) 인터페이스 마이크로 컨트롤러 또는 다른 프로세서와 쉬운 연결을 위해
- 광적 접착: 터치 화면과 디스플레이 화면을 접착하기 위해 광적 접착제를 사용하여 터치 정확성과 디스플레이 효과를 향상시킵니다.
- 멀티 터치: 일반적으로 멀티 터치 기능을 지원하여 여러 손가락이 동시에 작동 할 수 있습니다.
- 내구성: 용량 터치 스크린은 저항 터치 스크린보다 내구성이 높으며 물리적 손상에 덜 취약합니다.
적용 시나리오
-산업 제어판: 산업 장비의 표시 및 제어에 사용됩니다.
의료 장비: 의료 장비에 대한 중요한 정보를 표시합니다.
- 소비자 전자 제품: 스마트 홈 장치, 휴대용 게임 콘솔 등
-차 디스플레이: 차량의 대시보드 또는 인포테인먼트 시스템에 사용됩니다.
-기업 정보 시스템: POS 기계, 셀프 서비스 터미널 등
제품 장점
- 높은 밝기: 300nits 밝기 다양한 조명 조건에서 명확한 표시를 보장
- 높은 콘트라스트: IPS 기술은 더 나은 콘트라스트와 색상 성능을 제공합니다
- 멀티 터치: 용량 터치 화면은 멀티 터치를 지원하여 보다 원활한 인터랙티브 경험을 제공합니다
- 광학 결합: 디스플레이 효과와 촉각 정확도를 향상시킵니다.
요약하자면, 광학 결합 용량 터치 2.8인치 IPS TFT 디스플레이는 높은 밝기와 높은 콘트라스트와 멀티 터치 기능을 결합합니다.다양한 응용 시나리오에 적합하고 우수한 사용자 상호 작용 경험을 제공.
특징
| 항목 | 사양 | 단위 |
| 화면 크기 | 20.8인치 | 대각선 |
| 픽셀 수 | 240RGB ((H) x320 ((V) | 픽셀 |
| 디스플레이 영역 | 43.20 ((H) x57.60 ((V) | mm |
| 픽셀 피치 | 0.180 ((H) x0.180 ((V) | mm |
| 윤곽 차원 |
54*74.9*355 |
mm |
| 픽셀 배열 | RGB 수직 스트립 | ― |
| 표시 모드 | 보통은 검은색 | ― |
| 볼 방향 (눈) | 모두 | ― |
| 색상 표시 | 262K | ― |
| 밝기 (cd/m2) | 300 | 니트 |
| 콘트라스트 비율 | 1200:1 | ― |
| 인터페이스 |
MCU 8/16 BIT |
|
| 백라이트 | LED 측면등 | ― |
| 드라이브 IC | ST7789V | |
| 작동 온도 | -20~70 | °C |
| 저장 온도 | -30~80 | °C |
| 터치 스크린 | 용량 터치 스크린 | |
| 터치 스크린 인터페이스 | I2C | |
| TFT+CTP의 조립 | 광학 결합 |
윤곽 그림
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | -10 | +60 | °C |
| LCM 저장 온도 | TSTG | - 20 | +70 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | -10 | +60 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | - 20 | +70 | °C |
| 습도 | RH | - | 90 | % |
LCM핀 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | VDD | P오버 공급 2.5V ~ 3.3V |
| 2 | IOVCC | I/O에 대한 전원 공급 |
| 3 | 재설정 | 신호 입력 터미널 재설정 |
| 4 | CS | 칩 선택 신호 입력 pi |
| 5 | RS | 데이터 / 명령 선택 핀. |
| 6 | WR | 스트로브 신호를 쓰세요 |
| 7 | 연구 및 개발 | 스트로브 신호를 읽어요 |
| 8 | GND | 땅. |
| 9 | IM0 | |
| 10 | NC | NC |
| 11~26 | DB0-DB15 | MCU 평행 인터페이스 데이터 버스 |
| 27~28 | NC | NC |
| 29 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 30~33 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 34 | GND | 땅. |
| 35 | XL | 왼쪽의 터치 패널 좌표 |
| 36 | XR | 오른쪽에 터치 패널 좌표 |
| 37 | YU | 상단에 터치 패널 좌표 |
| 38 | YD | 다운에 터치 패널 좌표 |
| 39 | NC | NC |
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -20°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -10°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -10°C (~30분) ~60°C (30분), 10회 |

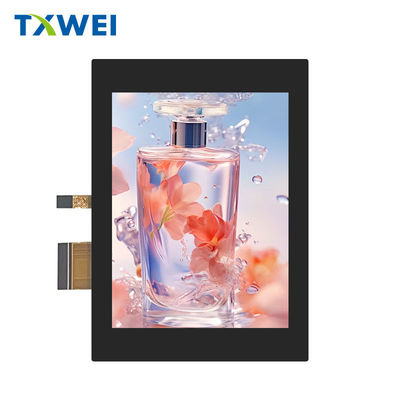

제품 이미지
생산 장비
비디오
비디오
비디오
비디오
비디오
|
|
