| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |

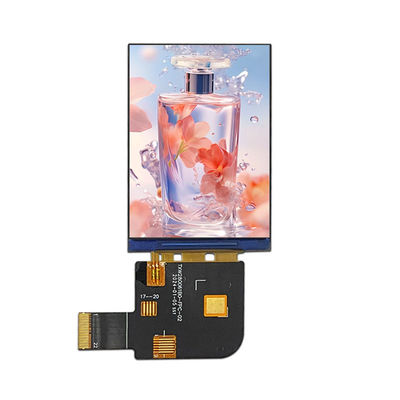

2.8" TFT 480x640, TFT LCD 2.8 인치 설명
특징
| 제품: | 2.8인치 TFT LCD 디스플레이 | 결의: | 480x640 점 |
|---|---|---|---|
| 드라이버 IC: |
ST7701 |
터치 화면: | 터치 스크린 없이 |
| 덮개 유리 | 사용자 정의 | 관측 방향: | 80/80/80/80) |
| 윤곽 Dim.: |
55.81*83.31*3.53mm |
액티브 영역: | 43.20 × 57.60mm |
| 인터페이스: | MIPI (개인화) | 연결: | FPC 커넥터 타입 |
| 핀 번호: | 40 핀 (개인화) | 표면 밝기: | 300 Cd/m2 ((nits) |
| 공급 전압: |
2.8-3.3V |
백라이트 타입: | 흰색 LED |
| LED 수명: | 301000시간 | 준수: | CE & FCC & RoHS 컴플라이언스 |
2.8"480*640TFT LCD 도면
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 |
| 1 | GND | P오버 그라운드 |
| 2 | DSI_D0_N | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 3 | DSI_D0_P | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 4 |
GND |
P오버 그라운드 |
| 5 | DSI_ D1_N | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 6 | DSI_ D1_P | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 7 | GND | 전력 지각 |
| 8 | DSI_CLKN | MIPI-DSI CLOCK 차분 신호 입력 핀 |
| 9 | DSI_CLKP | MIPI-DSI CLOCK 차분 신호 입력 핀 |
| 10 | GND | 전력 지각 |
| 11 | RESE DB15~DB0 |
신호 입력 단말기를 다시 설정합니다.∙L∙. RS=∙H∙: 데이터 버스에 있는 현재 데이터는 디스플레이 데이터입니다. |
| 12 | TE | 파열 효과 신호는 프레임 메모리에 MCU를 동기화하는 데 사용됩니다. |
| 13 | NC | NC |
| 14 | IOVCC | I/O 전압: 1.65V ~ 3.3V |
| 15 | VCI | P물 공급: 2.5V ~ 3.3V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP SDA PIN |
| 18 | TP_SCL | TP SCL PIN |
| 19 | TP_INT | TP PIN |
| 20 | TP_RST | TP RST PIN |
| 21 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 22 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +60 | °C |
| LCM 저장 온도 | TSTG | -30 | +70 | °C |
| 습도 | RH | - | 90 | % |
백라이트 단위 특성
백라이트 시스템은 흰색 6개의 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 16.8 | -- | 19.2 | V | - |
| 전류 | 난F | -- | 20 | - | mA | - |
| 밝기 (LCD와 함께) | Lv | TBD | -- | cd/m2 | - | |
| LED 수명 | 제1호 | - 젠장 | 30,000 | -- | HR | 참고 1 |
참고:
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH / 96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분), 10회 |
TFT LCD 제품 이미지
TFT LCD 디스플레이 모듈 제조업체 - 300 개 이상의 TFT 표준 제품 라인업
티안 시안웨이테크놀로지는 TFT LCD 디스플레이를 생산하는 세계 최고의 제조업체입니다.티안 시안웨이크기가 0.96까지의 중소형 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다. "1.28인치, 1인치772", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"그리고 32"TFT (활성 영역의 가로 크기) 등이 있습니다. 이 웹 사이트에는 200 개 이상의 TFT 표준 모델이 나열되어 있습니다.거의 모든 항목은 고객의 요구 사항을 충족하기 위해 표준 항목에서 파생되는 것이 허용됩니다..
티안 시안웨이TFT 디스플레이는 산업 표준에 따라 자격을 갖추고 있습니다. 표준 TFT-LCD 모듈, IPS TFT, 고 밝기 TFT LCD (태양 빛을 읽을 수 있는 디스플레이), 제어판이 있는 TFT 패널, 바 타입 TFT,넓은 온도 TFT LCD이 디스플레이는 풍경 또는 초상화 모드를 포함합니다.티안 시안웨이TFT LCD 디스플레이는 다양한 해상도와 터치 스크린 옵션으로 저항 및 프로젝션 용량 (PCAP 터치 스크린) 기술로 제공됩니다.우리의 많은 TFT 디스플레이 모듈은 MCU를 포함하여 한 개 이상의 인터페이스를 사용할 수 있습니다, RGB, TTL, LVDS 및 MIPI DSI티안 시안웨이TFT 모듈은 산업 제어, 커피 기계, 의료 장비, POS 시스템, 자동화, GPS 내비게이터, 백화품, 에너지 제어, 통신,의료 장비 등.
