| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2.8 인치 설명
기계적 사양:
| 항목 | 스펙 | UNIT |
| 디스플레이 크기 | 2.8 | 인치 |
| 외형 차원 |
55.81*83.31*353 |
mm |
| 드라이버 IC |
ST7701 |
- |
| 인터페이스 타입 |
MIPI |
조금 |
백라이트 단위 특성
백라이트 시스템은 흰색 6개의 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 16.8 | -- | 19.2 | V | - |
| 전류 | 난F | -- | 20 | - | mA | - |
| 밝기 (LCD와 함께) | Lv | TBD | -- | cd/m2 | - | |
| LED 수명 | 제1호 | - 젠장 | 30,000 | -- | HR | 참고 1 |
참고:
LED의 수명시간은 모듈 밝기가 원래 밝기의 50%로 감소하면LLED의 수명시간은 작동하면 감소될 수 있습니다.L25mA/LED 이상입니다.
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 |
| 1 | GND | P오버 그라운드 |
| 2 | DSI_D0_N | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 3 | DSI_D0_P | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 4 |
GND |
P오버 그라운드 |
| 5 | DSI_ D1_N | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 6 | DSI_ D1_P | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 7 | GND | 전력 지각 |
| 8 | DSI_CLKN | MIPI-DSI CLOCK 차분 신호 입력 핀 |
| 9 | DSI_CLKP | MIPI-DSI CLOCK 차분 신호 입력 핀 |
| 10 | GND | 전력 지각 |
| 11 | RESE DB15~DB0 |
신호 입력 단말기를 다시 설정합니다.∙L∙. |
| 12 | TE | 파열 효과 신호는 프레임 메모리에 MCU를 동기화하는 데 사용됩니다. |
| 13 | NC | NC |
| 14 | IOVCC | I/O 전압: 1.65V ~ 3.3V |
| 15 | VCI | P물 공급: 2.5V ~ 3.3V |
| 16 | TP_VDD | TP VDD PIN |
| 17 | TP_SDA | TP SDA PIN |
| 18 | TP_SCL | TP SCL PIN |
| 19 | TP_INT | TP PIN |
| 20 | TP_RST | TP RST PIN |
| 21 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 22 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |

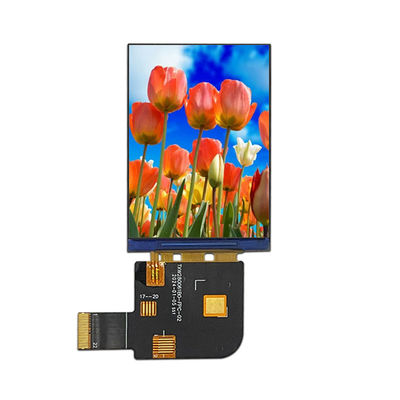

2.8" TFT 480x640, TFT LCD 2.8 인치 제품 이미지
공장 및 시설
검색 키워드: 2.8인치 LCD, 2.8인치 LCD, 2.8인치 LCD, 2인치 LCD8, 2.8 "tft 디스플레이, 2.8 "tft 디스플레이, 2.8 인치 tft 디스플레이, tft 디스플레이 2.8 인치, tft 디스플레이 2.8", 2.8 인치 tft LCD 디스플레이, 2.8 "tft 화면, 2.8 인치 tft 화면, tft 화면 2.8 인치, tft 화면 2.8 ",2.8인치 TFT LCD 화면, 2.8인치 480x640, 2.8인치 IPS TFT
