| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
중국 공장 2.4인치 QVGA LCD TFT 디스플레이 240x320 화면
2.4인치 QVGA ST7789T3-G4TFT LCD
티안 시안웨이 TXW240112S12.4 ′′ TN형 TFT LCD 디스플레이로 QVGA 240x320 픽셀 해상도를 갖는다. 그것은 같은 종류의 매우 비용 효율적인 LCD 모듈이다.
| 제품: | 2.4인치 TFT 스크린 | 결의: | 240x320 |
|---|---|---|---|
| 터치 화면: | 터치 스크린 없이 (선택) | 커버 유리 크기: | 맞춤형 |
| 관측 방향: | 12:00 | 드라이버 IC: |
ST7789T3-G4 |
| 인터페이스: |
SPI/RGB/MCU 인터페이스 |
연결: | 플러그 (자격화) |
| 핀 번호: | 45 핀 | 표면 밝기: | 1500 Cd/m2 ((nits) |
| LED 수명: | 301000시간 | 준수: | CE&FCC & RoHS 준수 |
20.4인치 TFT LCD 디스플레이 그림
모듈 기능 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | XR(NC) | NC |
| 2 | YD ((NC) | NC |
| 3 | XL ((NC) | NC |
| 4 | YU(NC) | NC |
| 5~6 | GND | 전력 지각 |
| 7~8 | VCI | 전원 공급 2.8V |
| 9 | IOVCC | 전원 공급 1.65~3.3V |
| 10 | SDO | 일련 데이터 출력 핀 |
| 11~28 | DB17~DB0 | MCU 평행 인터페이스 데이터 버스 |
| 29 | DIN ((SDA) | 일련 데이터 입력/출력 핀 |
| 30 | PCLK | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 31 | DE | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 32 | HS | RGB 인터페이스 동작을 위한 선 동기 신호 |
| 33 | VS | RGB 인터페이스 동작을 위한 프레임 동기 신호 |
| 34 | 연구 및 개발 | 스트로브 신호를 읽어요 |
| 35 | WR ((SPI-RS) | 스트로브 신호를 쓰세요 |
| 36 | RS | 레지스터 선택 신호 |
| 37 | CS |
칩 선택 신호 핀 |
| 38 | 재설정 | 신호 입력 터미널 재설정 |
| 39~41 | IM0~IM2 | 인터페이스 모드 선택 |
| 42 | NC | NC |
| 43 |
LEDA |
백라이트 안도 입력 단말기의 전원 공급 장치 |
| 44 | NC | NC |
| 45 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
백라이트 단위 특성
백라이트 시스템은 6 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 16.8 | -- | 19.2 | V | - |
| 전류 | 난F | -- | 20 | - | mA | - |
| 밝기 (LCD와 함께) | Lv | 1500 | -- | cd/m2 | - | |
| LED 수명 | 제1호 | - 젠장 | 30,000 | -- | HR | 참고 1 |
참고:

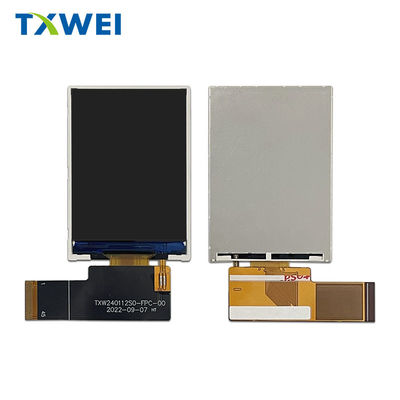

20.4인치 TFT LCD 디스플레이 실제 제품 표시
공장 시설 및 인증서
검색 키워드: 2.4인치 LCD, 2.4인치 LCD, 2.4인치 LCD, 2.4, 2.4 "tft 디스플레이, 2.4 "tft 디스플레이, 2.4 인치 tft 디스플레이, 2.4 인치 tft 디스플레이, 2.4 인치 tft 디스플레이, 2.4 인치 tft 디스플레이, 2.4 인치 tft LCD 디스플레이, 2.4 인치 tft 화면, 2.4 인치 tft 화면, 2.4 인치 tft 화면, 2.4 인치 tft 화면,2.4인치 TFT LCD 화면
