| MOQ: | 1 |
| 표준 포장: | 판지 |
| 배송 기간: | 16 |
| 결제 방법: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, |
| 공급 능력: | 10000 PC |
1.8인치 TFT LCD QVGA128*160 ST7735SMCU 인터페이스와 함께 IC TFT LCD 디스플레이 모듈
천안웨이 TXW180025S0는 QVGA 128 * 160 픽셀의 해상도로 1.8인치 TN형 TFT LCD 디스플레이이다. 유사한 제품 중에서는 매우 비용 효율적인 LCD 모듈이다.
제품 빠른 세부 사항:
1LCD 크기: 1.8 ′′ TFT
2결의:128*160QVGA
3뷰 앵글: 1200
4- 윤곽 차원:34*43.7*2.43mm
5LCD 드라이버 IC:ST7735S
6LCD 인터페이스 타입:MCU 8/16 비트 인터페이스
7온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
8터치 패널: 터치 화면 없이 (개정 가능)
| 제품: | 10.8인치 TFT LCD | 터치 화면: | 터치 스크린 없이 (개정) |
|---|---|---|---|
| 결의: |
128*160점 |
커버 유리 크기: | 무 (개정 가능) |
| 관측 방향: | 12:00 | 인터페이스: |
MCU 8/16 비트 인터페이스 |
| 핀 번호: | 31 핀 | 연결: | 플러그 (자격화) |
| 표면 밝기: | 280 Cd/m2 (nit) | LED 수명: | 301000시간 |
| 드라이버 IC: |
ST7735S |
준수: | CE&FCC & RoHS 준수 |

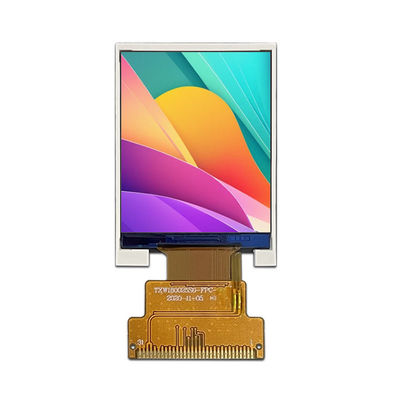

1.8인치 TFT LCD 디스플레이 실제 제품 이미지
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | -10 | +60 | °C |
| LCM 저장 온도 | TSTG | - 20 | +70 | °C |
| 습도 | RH | - | 90 | % |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| I/O에 대한 공급 전압 | VDDIO | -- | -- | -- | V |
| DC/DC에 대한 공급 전압 | VDD | 2.7 | 2.8 | 3.3 | V |
| DC/DC에 대한 공급 전압 | AVDD | V | |||
| DC/DC에 대한 공급 전압 | AVEE | V |
LCM핀 설명
| 핀 번호 | 기호 | LCM기능성 |
| 1 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 2 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 3 | GND | 가운드 |
| 4 | VDD | PIN 전원 공급 장치 (2.8-3.3V) |
| 5 | AO | 레지스터 선택 신호 |
| 6 | CS | 칩 선택 신호 입력 핀 |
| 7 | 재설정 | 신호 입력 터미널 재설정 |
| 8 | SDA | 입력/출력 신호 핀 |
| 9 | SCL | 동시시계 신호 핀 |
| 10 | GND | 가운드 |
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -20°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -10°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분),50회 |
공장 시설 및 인증서
프로젝션 용량 (PCAP) 터치 스크린
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
왜 우리를 선택합니까?
1우리는 LCD 디스플레이 맞춤 솔루션을 제공합니다.
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요합니까?SAEF는 사용자 정의 LCD 요구 사항을 충족 할 수 있습니다.
2터치 화면 및 디스플레이에 대한 전체 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?SAEF는 공기 및 광학 결합 서비스를 포함한 저항성 및 용량성 멀티 터치 솔루션을 포함한 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다..
3- 품질 신뢰성
SAEF는 ISO9001:2015 및 ISO14000에 의해 자격을 갖추고 있습니다. RoHS, REACH 및 글로벌 시장의 다른 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.신뢰성 및 노화 테스트.
4장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
검색 키워드: TFT 1.8", 1.8" TFT LCD, 1.8" TFT LCD, 1.8인치 TFT LCD, TFT LCD 1.8,1.8 ′′ TFT 디스플레이, 1.8 ′′ TFT 디스플레이, 1.8 인치 TFT 디스플레이, 1.8 인치 TFT 디스플레이, 1.8 인치 TFT 디스플레이, 1.8 인치 TFT LCD 디스플레이, 1.8 인치 TFT 화면, 1.8 인치 TFT 화면, 1.8 인치 TFT 화면, 1.8 인치 TFT 화면, 1.8 인치 TFT 화면.8인치 TFT LCD 화면
