7.02" TFT1200*1920RTP 제품 소개와 점
특징
| 제품 이름: | 70.02인치 TFT LCD 디스플레이 |
| 모델 번호: | TXW702002B0 |
| 크기: | 70.0 인치 |
| 픽셀 수: | 1200*3RGB (H) X1920 (V) |
| 루멘스도: | 1500-2000cd/m2 |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 기계적 윤곽 크기 (W*H*T): | 105.18×163.34×3.65mm |
| LCM 인터페이스: | MIPI 인터페이스 |
| 백라이트 전류: | 180~300mA |
| LCM 핀 n 카운트: | 40 핀 |

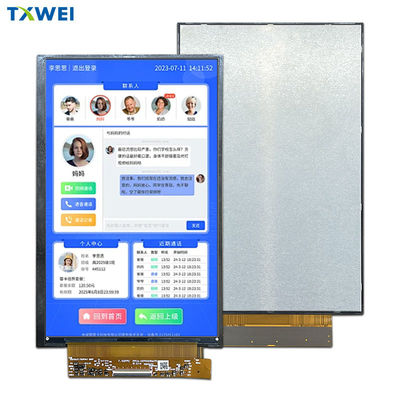

7.02" TFT1200*1920RTP가 있는 점 제품 도면
모듈 기능 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | NC | 연결이 없어 |
| 2 | IOVCC 1.8V | I/O에 대한 전원 공급 |
| 3 | IOVCC 1.8V | I/O에 대한 전원 공급 |
| 4 | GND | 전력 지각 |
| 5 | RST | 신호 입력 핀을 재설정해 |
| 6 | NC | 연결이 없어 |
| 7 | GND | 전력 지각 |
| 8 | MIPI0N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 9 | MIPI0P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 10 | GND | 전력 지각 |
| 11 | MIPI1N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 12 | MIPI1P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 13 | GND | 전력 지각 |
| 14 | CLKN | 초고속 인터페이스 클럭 차등 신호 입력/출력스핀 |
| 15 | CLKP | 초고속 인터페이스 클럭 차등 신호 입력/출력스핀 |
| 16 | GND | 전력 지각 |
| 17 | MIPI_2N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 18 | MIPI_2P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 19 | GND | 전력 지각 |
| 20 | MIPI_3N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 21 | MIPI_3P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 22 | GND | 전력 지각 |
| 23 | NC | 연결이 없어 |
| 24 | NC | 연결이 없어 |
| 25 | GND | 전력 지각 |
| 26 | NC/TE | 연결이 없어 |
| 27 | PWMO | PWM (Pulse Width Modulation) LED 운전 신호 |
| 28 | NC/BIST | 연결이 없어 |
| 29 | NC | 연결이 없어 |
| 30 | GND | 전력 지각 |
| 31 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 32 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 33 | NC | 연결이 없어 |
| 34 | VSN | 외부 입력 전압 (−4.5V~−6V) |
| 35 | VSN | 외부 입력 전압 (−4.5V~−6V) |
| 36 | NC | 연결이 없어 |
| 37 | VSP | 외부 입력 전압 (4.5V~6V) |
| 38 | VSP | 외부 입력 전압 (4.5V~6V) |
| 39 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
| 40 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| 습도 | RH |
-- |
90 | % |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| I/O에 대한 공급 전압 | VDDIO | 1.7 | 1.8 | 2.0 | V |
| VSP에 대한 공급 전압 | VSP | 4.5 | 5.5 | 6 | V |
| VSN에 대한 공급 전압 | VSN | -6 | - 5번5 | - 4개5 | V |
백라이트 단위 특성
백라이트 시스템은 48개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성
다음 표에서 나타납니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 21.6 | -- | 25.6 | V | -- |
| 전류 | 난F | 180 | 240 | 300 | mA | -- |
| 밝기 (LCD와 함께) | Lv | 1000 | 1300 | 1500 | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 20,000 | -- | HR | 참고 1 |
참고:
광학적 사양
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 60°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분), 10회 |
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
|
| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
7.02" TFT1200*1920RTP 제품 소개와 점
특징
| 제품 이름: | 70.02인치 TFT LCD 디스플레이 |
| 모델 번호: | TXW702002B0 |
| 크기: | 70.0 인치 |
| 픽셀 수: | 1200*3RGB (H) X1920 (V) |
| 루멘스도: | 1500-2000cd/m2 |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 기계적 윤곽 크기 (W*H*T): | 105.18×163.34×3.65mm |
| LCM 인터페이스: | MIPI 인터페이스 |
| 백라이트 전류: | 180~300mA |
| LCM 핀 n 카운트: | 40 핀 |
7.02" TFT1200*1920RTP가 있는 점 제품 도면
모듈 기능 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | NC | 연결이 없어 |
| 2 | IOVCC 1.8V | I/O에 대한 전원 공급 |
| 3 | IOVCC 1.8V | I/O에 대한 전원 공급 |
| 4 | GND | 전력 지각 |
| 5 | RST | 신호 입력 핀을 재설정해 |
| 6 | NC | 연결이 없어 |
| 7 | GND | 전력 지각 |
| 8 | MIPI0N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 9 | MIPI0P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 10 | GND | 전력 지각 |
| 11 | MIPI1N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 12 | MIPI1P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 13 | GND | 전력 지각 |
| 14 | CLKN | 초고속 인터페이스 클럭 차등 신호 입력/출력스핀 |
| 15 | CLKP | 초고속 인터페이스 클럭 차등 신호 입력/출력스핀 |
| 16 | GND | 전력 지각 |
| 17 | MIPI_2N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 18 | MIPI_2P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 19 | GND | 전력 지각 |
| 20 | MIPI_3N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 21 | MIPI_3P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 22 | GND | 전력 지각 |
| 23 | NC | 연결이 없어 |
| 24 | NC | 연결이 없어 |
| 25 | GND | 전력 지각 |
| 26 | NC/TE | 연결이 없어 |
| 27 | PWMO | PWM (Pulse Width Modulation) LED 운전 신호 |
| 28 | NC/BIST | 연결이 없어 |
| 29 | NC | 연결이 없어 |
| 30 | GND | 전력 지각 |
| 31 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 32 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 33 | NC | 연결이 없어 |
| 34 | VSN | 외부 입력 전압 (−4.5V~−6V) |
| 35 | VSN | 외부 입력 전압 (−4.5V~−6V) |
| 36 | NC | 연결이 없어 |
| 37 | VSP | 외부 입력 전압 (4.5V~6V) |
| 38 | VSP | 외부 입력 전압 (4.5V~6V) |
| 39 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
| 40 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| 습도 | RH |
-- |
90 | % |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| I/O에 대한 공급 전압 | VDDIO | 1.7 | 1.8 | 2.0 | V |
| VSP에 대한 공급 전압 | VSP | 4.5 | 5.5 | 6 | V |
| VSN에 대한 공급 전압 | VSN | -6 | - 5번5 | - 4개5 | V |
백라이트 단위 특성
백라이트 시스템은 48개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성
다음 표에서 나타납니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 21.6 | -- | 25.6 | V | -- |
| 전류 | 난F | 180 | 240 | 300 | mA | -- |
| 밝기 (LCD와 함께) | Lv | 1000 | 1300 | 1500 | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 20,000 | -- | HR | 참고 1 |
참고:
광학적 사양
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 60°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분), 10회 |
