8 비트 LVDS 산업 TFT 디스플레이 10.1 인치 EK79202 1280x800 픽셀 40 핀

상품

8 비트 LVDS 산업 TFT 디스플레이 10.1 인치 EK79202 1280x800 픽셀 40 핀

MOQ:	negotiate
가격:	negotiate
표준 포장:	cardboard
배송 기간:	16
결제 방법:	L/C TT D/P
공급 능력:	10000pcs

상세 정보

제품 설명

상세 정보

Place of Origin

Guangdong,China

브랜드 이름

TXWEI

CE ROHS FCC

Model Number

TXW100048N3

화소의 수:

1280*3RGB(H)X800(V)

저장 온도:

-20+70

기계적 외형 크기(W*H*T):

229.1*148.9*4.4

Lcm 인터페이스:

LVDS 8비트 인터페이스

LCM 드라이버 IC:

EK79202

백라이트 전류:

240mA

활동 영역:

216.96(높이) * 135.6(세로)

백라이트 LED:

48 PC

강조하다:

1000cd/M2 LCD 디스플레이 모듈

1280*800 LCD 디스플레이 모듈

10.1 인치 LCD 디스플레이 모듈

제품 설명

산업용 TFT 디스플레이 10.1 인치 LVDS 1280x800 픽셀 40 핀 제품 소개

천안위 TXW100048N3 산업 TFT 디스플레이는 1280x800 픽셀 해상도의 10.1 인치 IPS 풀뷰 화면입니다. 이 산업용 TFT LCD 디스플레이 모듈은 8 비트 LVDS 인터페이스를 지원합니다..TXW100048N3 고 밝기 PCAP TFT LCD 화면의 작동 전압은 21.6-25.6V입니다.TXW100048N3는 터치 스크린으로 사용자 정의 할 수 있습니다. TFT 모듈 TXW100048N3의 밝기는 1000cd/m 2입니다. 포트레이트 모드로 사용하거나 밝기를 높이고 싶다면,더 많은 기술 지원을 위해 저희에게 연락하십시오..

TFT LCD 디스플레이 TXW100048N3는 장치 제어 패널, 모바일 결제 제품, 보안 액세스 제어 제품, 기기 및 미터, 의료 장비, 스마트 가정,사물 인터넷, 가전제품 및 기타 분야.

제품:	101인치 산업용 TFT 디스플레이
결의:	1280 RGB × 800
인터페이스:	8비트 LVDS 인터페이스
관측 방향:	IPS, 모든 관점 (85/85/85/85)
핀 번호:	40pin
표면 밝기:	1000 Cd/m2 ((nits)
윤곽 Dim.:	2291148.944(mm)
액티브 영역:	216.96 ((H) * 135.6 ((V)(mm)
터치 화면:	RTP와 CTP 선택
표시 색상:	16.7 M
LCM 드라이버 IC:	EK79202
Lcm 핀 n 카운트:	40pin
작동 온도:	-20°C ~ +70°C
저장 온도:	-30°C ~ +80°C
인증서:	ISO9001:2015 / ISO1400:2015
준수:	CE & FCC & RoHS 준수

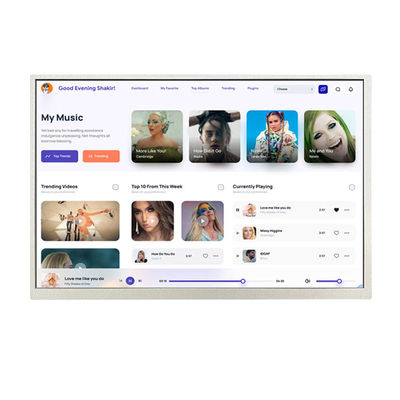

산업용 TFT 디스플레이 10.1 인치 LVDS 1280x800 픽셀 40 핀 제품 그림

8 비트 LVDS 산업 TFT 디스플레이 10.1 인치 EK79202 1280x800 픽셀 40 핀 0

LCM P안쪽 설명:

핀 번호	기호	설명
1	NC	NC
2	VDD	디지털 회로 전원 전압
3	VDD	디지털 회로 전원 전압
4	NC	NC
5	NC	NC
6	NC	NC
7	GND	토지
8	RXIN0-	음수 LVDS 디퍼렌셜 데이터 입력
9	RXIN0+	양성 LVDS 미분 데이터 입력
10	GND	토지
11	RXIN1-	음수 LVDS 디퍼렌셜 데이터 입력
12	RXIN1+	양성 LVDS 미분 데이터 입력
13	GND	토지
14	RXIN2-	음수 LVDS 디퍼렌셜 데이터 입력
15	RXIN2+	양성 LVDS 미분 데이터 입력
16	GND	토지
17	RXCLKIN-	음수 LVDS 차차 시계 입력
18	RXCLKIN+	양성 LVDS 차분 시계 입력
19	GND	토지
20	RXIN3-	음수 LVDS 디퍼렌셜 데이터 입력
21	RXIN3+	양성 LVDS 미분 데이터 입력
22	GND	토지
23	NC	NC
24	NC	NC
25	GND	토지
26	NC	NC
27	NC	NC
28	NC	NC
29	AVDD	아날로그 회로 전력
30	GND	토지
31	LEDK	백라이트 카토드 입력 단말기의 전원 공급 장치
32	LEDK	백라이트 카토드 입력 단말기의 전원 공급 장치
33	NC	NC
34	NC	NC
35	VGL	포트 오프 전압
36	NC	NC
37	NC	NC
38	VGH	포트 ON 전압
39	LEDA	LED 백라이트 안오드 입력용 전원 공급 장치
40	LEDA	LED 백라이트 안오드 입력용 전원 공급 장치

절대M엑시엄R발산

특징	기호	미네	맥스	단위
LCM 작동 온도	T_OPR	-30	+70	°C
LCM 저장 온도	T_STG	-30	+80	°C
습도	RH	--	90	%

TFT DCC특징

8 비트 LVDS 산업 TFT 디스플레이 10.1 인치 EK79202 1280x800 픽셀 40 핀 2

참고: 먼저 LCD에 VDD와 VeL을 적용하고 그 다음 VeN을 적용하십시오.

참고 2: VDD 설정은 고객의 시스템 보드의 신호 출력 전압 (유의 3) 에 일치해야합니다.

백라이트 단위 특성

백라이트 시스템은 48개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성

다음 표에서 나타납니다.

특징	기호	미네	종류	맥스	단위	참고문서
전압	V_F	21.6	--	25.6	V	--
전류	난_F	--	240	--	mA	--
밝기 (LCD와 함께)	Lv	--	1000	--	cd/m²	--
LED 수명	제1호	--	20,000	--	HR	참고 1

참고:

LED의 수명시간은 모듈 밝기가 원래 밝기의 50%로 감소하면_LLED의 수명시간은 작동하면 감소될 수 있습니다._L40mA/LED 이상입니다.

광학적 특성

8 비트 LVDS 산업 TFT 디스플레이 10.1 인치 EK79202 1280x800 픽셀 40 핀 3

시험 조건:

1VDD=2.5V, 주변 온도는 25°C입니다.2시험 시스템은 참고 2 참조.3광학적 사양은 인놀룩스 LCM에 기초하여 측정됩니다.

R안정성 테스트 항목

- 아니	테스트 항목	시험 상태	참고문서
1	고온 저장	+80°C / 96H	1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
2	낮은 온도 저장	-30°C / 96H
3	하이 템페, 작동	+70°C / 96H
4	낮은 온도, 작동	-30°C / 96H
5	고온/습기 저장	50°C x 90%RH /96H
6	열 충격과 추운 충격	정적 상태, -20°C (~30분) ~60°C (30분), 10회

- 네산업용 TFT 디스플레이 10.1 인치 LVDS 1280x800 픽셀 40 핀 제품 I마지

예상 용량 (PCAP) 터치 스크린

프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 반응과 전문 수준의 신뢰성을 제공합니다.세이프 테크놀로지의 투영 용량 터치 스크린은 엄격한 산업용우리는 또한 PCAP 터치 스크린과 액체 결정 디스플레이 (LCD) 를 결합할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.

8 비트 LVDS 산업 TFT 디스플레이 10.1 인치 EK79202 1280x800 픽셀 40 핀 6

덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF

센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232

8 비트 LVDS 산업 TFT 디스플레이 10.1 인치 EK79202 1280x800 픽셀 40 핀 8

8 비트 LVDS 산업 TFT 디스플레이 10.1 인치 EK79202 1280x800 픽셀 40 핀 9
