| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
7인치800*1280CTP, PCAP 터치 스크린 7인치 IPS와 LVDS TFT LCD 제품 소개
제품 빠른 세부 사항:
1LCD 크기: 7 ′′ TFT
2결의:800*1280
3관점: 자유
4- 윤곽 차원:104.5 ((W) *171.5 ((H) *4.43 ((T)mm
5LCM 인터페이스 타입: LVDS
6CTP 인터페이스 타입: I2C
7온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
8터치 패널: 용량 터치 스크린 (CTP)
| 키워드: | 7인치 TFT | 터치 화면: | CTP (용량 터치 스크린) |
|---|---|---|---|
| 결의: | 1024x600 점 | 커버 유리 크기: | 사용자 정의 할 수 있습니다 |
| LCM 인터페이스: | LVDS | 표면 밝기: | 350-500 Cd/m2 |
| LED 수명: | 301000시간 | 핀: | 40 핀 |
| 관측 방향: | 모든 관점 (85/85/85/85) | CTP 인터페이스: | I2C |
| 작동 온도: | 20°C ~ +70°C | 준수: | CE&FCC & RoHS 준수 |
7인치800*1280CTP, PCAP 터치 스크린 7인치 IPS 제품 도면
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| 습도 | RH | -- | 90 | % |
백라이트 단위 특성
백라이트 시스템은 20개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 14 | -- | 16 | V | -- |
| 전류 | 난F | -- | 80 | -- | mA | -- |
| 밝기 (LCD+CTP) | Lv | -- | 450 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
참고:
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 |
| 1 |
LED+ |
백라이트 안도 입력 단말기의 전원 공급 장치 |
| 2 |
LED+ |
백라이트 안도 입력 단말기의 전원 공급 장치 |
| 3 | NC | 연결이 없어 |
| 4 | NC | 연결이 없어 |
| 5 |
LED- |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 6 |
LED- |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 7 | NC | 연결이 없어 |
| 8 | GND | 전력 지각 |
| 9 | VGL (NC) | 연결이 없어 |
| 10 | NC | 연결이 없어 |
| 11 | NC | 연결이 없어 |
| 12 | VGH ((NC) | 연결이 없어 |
| 13 | GND | 전력 지각 |
| 14 | AVDD ((NC) | 연결이 없어 |
| 15 | GND | 전력 지각 |
| 16 | SELB (NC) | 연결이 없어 |
| 17 | GND | 전력 지각 |
| 18 | LVDS_D3P | 양성 LVDS 미분 데이터3입력물 |
| 19 | LVDS_D3N | 음수 LVDS 미분 데이터3입력물 |
| 20 | GND |
전력 지각 |
| 21 | LVDS_D2P | 양성 LVDS 미분 데이터2입력물 |
| 22 | LVDS_D2N | 음수 LVDS 미분 데이터2입력물 |
| 23 | GND | 전력 지각 |
| 24 | LVDS_D1P | 양성 LVDS 미분 데이터1입력물 |
| 25 | LVDS_D1N | 음수 LVDS 미분 데이터1입력물 |
| 26 | GND | 전력 지각 |
| 27 | LVDS_D0P | 양성 LVDS 차분 데이터0 입력 |
| 28 | LVDS_D0N | 음수 LVDS 차분 데이터0 입력 |
| 29 | GND | 전력 지각 |
| 30 | LVDS_CLKP | 양성 LVDS 차차 시계 입력 |
| 31 | LVDS_CLKN | 음수 LVDS 차차 시계 입력 |
| 32 | GND | 전력 지각 |
| 33 | STBYB | 대기 모드, 정상적으로 높게 당겨 |
| 34 | LR(NC) | 연결이 없어 |
| 35 | UPDN (NC) | 연결이 없어 |
| 36 | RESET3.3V | 신호 입력 핀을 재설정해 |
| 37 | NC | 연결이 없어 |
| 38 | VDD3.3V | LCD 전원 공급 장치 |
| 39 | VDD3.3V | LCD 전원 공급 장치 |
| 40 | VCOM ((NC) | 연결이 없어 |
CTPPIN번호설명:
| 핀 번호 | 기호 | CTP기능성 |
| 1 | CTP_RST | 터치 패널 재설정3.3V |
| 2 | CTP_VCC | 터치 패널 P오버공급3.3V |
| 3 | GND | P오버 그라운드 |
| 4 | CTP_INT | 끊기 신호3.3V |
| 5 | CTP_SDA | 터치 패널 I2C 데이터3.3V |
| 6 | CTP_SCL | 터치 패널 I2C 시계3.3V |
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 60°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분), 10회 |

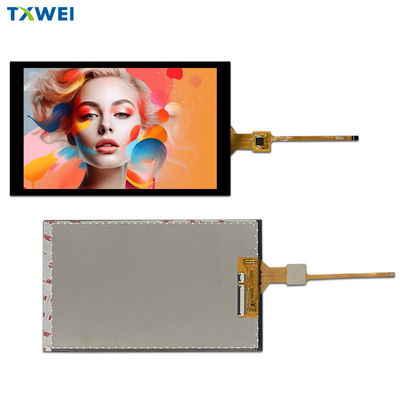

7인치800*1280CTP, PCAP 터치 스크린 7인치 IPS 제품 이미지
LVDS란 무엇인가요?
LVDS (Low Voltage Differential Signaling): 저전압의 차차 신호 기술 인터페이스이다. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
최근 몇 년 동안 전자 산업의 급속한 발전으로 지능형 디스플레이 장비도 뛰어난 성과를 거두었으며 고화질 디스플레이는 소비자들로부터 선호되고 있습니다.현재, 고화질 디스플레이 프로토콜 인터페이스에는 RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One 등이 포함됩니다.
검색 키워드: tft 7", 7" tft lcd, 7" tft lcd, LVDS 7인치 tft lcd, tft lcd 7, 7 tft 디스플레이 LVDS, 7" tft 디스플레이, 7인치 tft 디스플레이, tft 디스플레이 7인치 LVDS, tft 디스플레이 7", 7인치 tft lcd 디스플레이7인치 터치 TFT7인치 TFT 터치 LCD 디스플레이, 7인치 TFT CTP, 7인치 CTP 터치 TFT, 7인치 TFT CTP 터치 LCD
