| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |

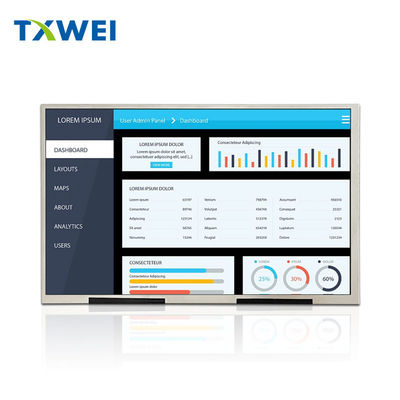

| 제품: | 101인치 산업용 TFT 디스플레이 |
| 결의: |
1280*800 |
| 표면 밝기: | 350cd/m2 (nits) |
| 인터페이스: |
LVDS 8 BIT 인터페이스 |
| 핀 번호: | 40pin |
| 관측 방향: | IPS, 모든 관점 (85/85/85/85) |
| 윤곽 Dim.: |
229.46*149.1*26(mm) |
| 액티브 영역: |
216.96 ((H) * 135.6 ((V)(mm) |
| 표면 처리: | 하드 코팅 (Hard Coating) |
| 헤이즈: | 25% |
| 터치 화면: | CTP 선택 |
| 표시 색상: | 16.7 M |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
|
백라이트 LED: |
39개 |
| LED 사용시간: | 301000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | CE&FCC & RoHS 준수 |
제품 도면
LCM P안쪽 설명:
| 핀 번호 | 기호 | 설명 |
| 1 | NC | NC |
| 2 | VDD | 디지털 회로 전원 전압 |
| 3 | VDD | 디지털 회로 전원 전압 |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | 토지 |
| 8 | RXIN0- | 음수 LVDS 디퍼렌셜 데이터 입력 |
| 9 | RXIN0+ | 양성 LVDS 미분 데이터 입력 |
| 10 | GND | 토지 |
| 11 | RXIN1- | 음수 LVDS 디퍼렌셜 데이터 입력 |
| 12 | RXIN1+ | 양성 LVDS 미분 데이터 입력 |
| 13 | GND | 토지 |
| 14 | RXIN2- | 음수 LVDS 디퍼렌셜 데이터 입력 |
| 15 | RXIN2+ | 양성 LVDS 미분 데이터 입력 |
| 16 | GND | 토지 |
| 17 | RXCLKIN- | 음수 LVDS 차차 시계 입력 |
| 18 | RXCLKIN+ | 양성 LVDS 차분 시계 입력 |
| 19 | GND | 토지 |
| 20 | RXIN3- | 음수 LVDS 디퍼렌셜 데이터 입력 |
| 21 | RXIN3+ | 양성 LVDS 미분 데이터 입력 |
| 22 | GND | 토지 |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | 토지 |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | 아날로그 회로 전력 |
| 30 | GND | 토지 |
| 31 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 32 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | 포트 오프 전압 |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | 포트 ON 전압 |
| 39 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
| 40 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
백라이트 단위 특성
백라이트 시스템은 42개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성
다음 표에서 나타납니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 8.4 | -- | 10.5 | V | -- |
| 전류 | 난F | -- | 280 | -- | mA | -- |
| 밝기 (LCD와 함께) | Lv | -- | 400 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
참고:
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분), 10회 |
제품 I마지
공장 시설 및 인증서
예상 용량 (PCAP) 터치 스크린
PCAP 터치 기술은 신속하고 민감한 응답을 제공하고 전문적인 수준의 신뢰성을 제공합니다. Tianxianwei의 프로젝트 용량 터치 스크린은 엄격한 산업, 의료,및 자동차 응용 프로그램우리는 또한 PCAP 터치 스크린과 액체 결정 디스플레이 (LCD) 를 결합 할 수 있습니다. 이는 공급망과 조립을 단순화하는 데 도움이되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
왜 우리를 선택합니까?
1우리는 LCD 디스플레이 맞춤 솔루션을 제공합니다.
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요합니까?천안위사용자 정의 LCD 요구 사항을 충족시킬 수 있습니다.
2터치 화면 및 디스플레이에 대한 전체 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?천안위공기 및 광학 결합 서비스와 함께 저항성 및 용량성 멀티 터치 솔루션 등 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다.
3- 품질 신뢰성
천안위ISO9001: 2015 및 ISO14000에 의해 자격을 갖추고 있습니다. RoHS, CE, FCC 및 글로벌 시장에서 다른 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.신뢰성 및 노화 테스트.
4장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
검색 키워드:태양광으로 읽을 수 있는 TFT 디스플레이 10.1인치, 산업용 TFT 디스플레이 10.1인치, PCAP TFT LCD 10.1인치, PCAP TFT LCD 10.1인치, tft 10.1인치, 10.1인치 tft lcd 태양광으로 읽을 수 있는 10.1인치 LCD 태양광 판독10.1 인치 TFT LCD, 10.1 인치 TFT LCD, 10.1 인치 TFT 디스플레이, 10.1 인치 TFT 디스플레이, 10.1 인치 TFT 디스플레이, 10.1 인치 TFT 디스플레이, 10.1 인치 TFT 디스플레이, 10.1 인치 TFT LCD 디스플레이, 10.1 인치1인치 TFT 화면10,1인치, 10,1인치, 10,1인치,1280*800TFT, 10.1인치1280*80010,1인치 LVDS
