| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
제품 빠른 세부 사항:
1LCD 크기: 7 ′′ TFT
2해상도: 1024x600
3관점: 자유
4- 윤곽 차원: 164.9*100*5.08mm
5LCM 인터페이스 타입: LVDS 비트 인터페이스
6CTP 인터페이스 타입: I2C
7-30°C ~ +80°C 최고 온도; Tst -30°C ~ +80°C

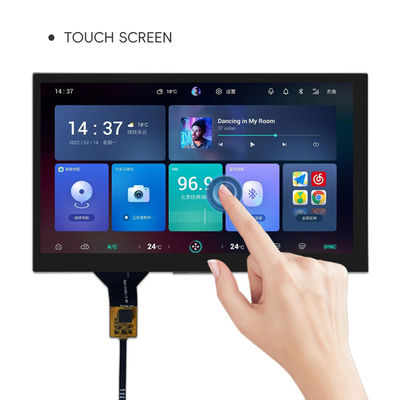

8터치 패널: 용량 터치 스크린 (CTP)
| 키워드: | 7인치 TFT | 터치 화면: | CTP (용량 터치 스크린) |
|---|---|---|---|
| 결의: | 1024x600 점 | 커버 유리 크기: | 사용자 정의 할 수 있습니다 |
| LCM 인터페이스: |
LVDS 비트 인터페이스 |
표면 밝기: | 450-1300 Cd/m2 |
| LED 수명: | 301000시간 | 핀: | 20 핀 |
| 관측 방향: | 모든 관점 (80/80/80/80) | CTP 인터페이스: | I2C |
| 작동 온도: | 20°C ~ +70°C | 준수: | CE & FCC & RoHS 준수 |
품질 보장
1모든 조각에 대한 3번의 100% 테스트를 통해 품질을 보장합니다.
2QA 관리자는 LCD 산업에서 12 년 이상 일했습니다. 주요 제조 및 QA 운영자는 LCD 산업에서 7-8 년 이상 일했습니다.우리의 팀은 모두 매우 전문적이고 경험 LCD에 고객에 대한 품질을 보장하기 위해 제출.
TFT LCD 모듈 7 인치 1024x600 MIPI 인터페이스 IPS와 CTP 제품 도면
M선박 설명
| 핀 번호 | 기호 | M선박 설명 |
| 1 | LCD-VDD 3.3V | LCD 전원 공급 장치 |
| 2 | NC | NC |
| 3 | NC | NC |
| 4 | GND | 땅. |
| 5 | GND | 땅. |
| 6 | GND | 땅. |
| 7 | RXIN0- | 음수 LVDS 차분 데이터0 입력 |
| 8 | RXIN0+ | 양성 LVDS 차분 데이터0 입력 |
| 9 | RXIN1- | 음수 LVDS 미분 데이터1 입력 |
| 10 | RXIN1+ | 양성 LVDS 미분 데이터1 입력 |
| 11 | RXIN2- | 음수 LVDS 미분 데이터2 입력 |
| 12 | RXIN2+ | 양성 LVDS 미분 데이터2 입력 |
| 13 | GND | 땅. |
| 14 | GND | 땅. |
| 15 | RXCLKIN- | 음수 LVDS 차차 시계 입력 |
| 16 | RXCLKIN+ | 양성 LVDS 차차 시계 입력 |
| 17 | RXIN3- | 음수 LVDS 미분 데이터3 입력 |
| 18 | RXIN3+ | 양성 LVDS 미분 데이터3 입력 |
| 19 | NC | NC |
| 20 | NC | NC |
BLPIN번호설명
| 핀 번호 | 기호 | BL 기능성 |
| 1 | VLED 12V | 백라이트 전원 공급 장치 |
| 2 | NC | NC |
| 3 | EN 3.3V | LED 변환기의 제어 신호를 활성화합니다. |
| 4 | BL-PWM | BL-PWM (Pulse Width Modulation) LED 운전 신호 |
| 5 | NC | NC |
| 6 | GND | 전력 지각 |
CTPPIN번호설명
| 핀 번호 | 기호 | CTP기능성 |
| 1 | CTP_SCL3.3V | 터치 패널 I2C 시계 |
| 2 | CTP_SDA3.3V | 터치 패널 I2C 데이터 |
| 3 | CTP_INT3.3V | 터치 패널 중단 출력 |
| 4 | GND | P오버 그라운드 |
| 5 | CTP_VDD 3.3V | 터치 패널 P오버공급2.8~3.3V |
| 6 | CTP_RST3.3V | 터치 패널 재설정 |
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| 습도 | RH | -- | 90 | % |
백라이트 단위 특성
백라이트 시스템은 27 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 25.2 | -- | 28.8 | V | -- |
| 전류 | 난F | -- | 60 | -- | mA | -- |
| 밝기 (LCD+CTP) | Lv | -- | 370 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
참고:
LED의 수명시간은 모듈 밝기가 원래 밝기의 50%로 감소하면LLED의 수명시간은 작동하면 감소될 수 있습니다.L25mA/LED 이상입니다.
신뢰성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 60°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분), 10회 |
공장 및 시설
