10.1 인치 1200X1920 LCD 디스플레이 모듈 350cd/m2 의료 장비 스마트 홈 디스플레이 패널

상품

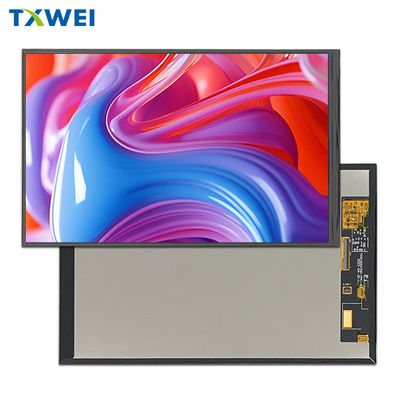

10.1 인치 1200X1920 LCD 디스플레이 모듈 350cd/m2 의료 장비 스마트 홈 디스플레이 패널

MOQ:	negotiate
가격:	negotiate
표준 포장:	cardboard
배송 기간:	16
결제 방법:	L/C TT D/P
공급 능력:	10000pcs

상세 정보

제품 설명

상세 정보

Place of Origin

Guangdong,China

브랜드 이름

TXWEI

CE ROHS FCC

Model Number

TXW100047N0

LCM 드라이버 IC:

HX8279

화소 피치 (W*H):

0.1128*0.1128

루멘스 도:

350d/m2

활동 영역:

135.36(H) * 216.576(V)

저장 온도:

-20+60

Lcm 인터페이스:

MIPI 비트 인터페이스

화소의 수:

1200*3RGB(H)X1920(V)

Lcm 핀 n 카운트:

강조하다:

1200x1920 LCD 디스플레이 모듈

10인치 LCD 디스플레이 모듈

의료 장비 스마트 홈 디스플레이 패널

제품 설명

100.1 인치1200*1920산업용 TFT LCD 디스플레이 MIPI 인터페이스 40 핀 제품 소개

TXW100047N0은 1200 * 3RGB (H) X1920 (V) (1200 수평 × 1920 수직 픽셀 배열) 의 해상도로 10.1인치 산업용 TFT-LCD 디스플레이입니다. 이 모델은 MIPI 인터페이스를 지원합니다.LCD 패널을 구동하는 전원 공급 전압 (VCC) 은 22.4V에서 25.6V까지. 임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장비 및 고품질의 컬러 이미지 TFT 디스플레이가 필요한 보안 장치에 사용할 수 있습니다.

이 제품은 교육용 태블릿, 의료 장비 패널, 로봇, 결제 터미널, 프린터, 스마트 홈, 얼굴 인식, 모바일 결제, 산업 제어 디스플레이 패널,장비 및 기기 표시판자동차 전자제품, 사무실 장비, 가전제품 및 기타 분야.

키워드:	101인치 TFT LCD 디스플레이
결의:	1200*1920
인터페이스:	MIPI
LED 수명:	301000시간
관측 방향:	6시
작동 온도:	-10°C ~ +50°C
터치 화면:	TXW100047N0-TC
커버 유리 크기:	ODM
표면 밝기:	350 Cd/m2
핀:	40
LCM 드라이버 IC:	HX8279
준수:	CE & FCC & RoHS 컴플라이언스

제품 도면

10.1 인치 1200X1920 LCD 디스플레이 모듈 350cd/m2 의료 장비 스마트 홈 디스플레이 패널 0

10.1 인치 1200X1920 LCD 디스플레이 모듈 350cd/m2 의료 장비 스마트 홈 디스플레이 패널 1

백라이트 단위 특성

백라이트 시스템은 32개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성

다음 표에서 나타납니다.

특징	기호	미네	종류	맥스	단위	참고문서
전압	V_F	22.4	--	25.6	V	--
전류	난_F	--	80	--	mA	--
밝기 (LCD와 함께)	Lv	--	TBD	--	cd/m²	--
LED 수명	제1호	--	30,000	--	HR	참고 1

참고:

LED의 수명시간은 모듈 밝기가 원래 밝기의 50%로 감소하면_LLED의 수명시간은 작동하면 감소될 수 있습니다._L25mA/LED 이상입니다.

모듈 기능 설명

핀 번호	기호	LCM기능성
1	NC	연결이 없어
2	CTP_재설정 3.3V	CTP_Reset 신호 입력 핀
3	CTP_VDD 3.3V	DC/DC 회로 전원 공급 장치
4	GND	P오버 그라운드
5	CTP_INT 3.3V	CTP_STOP 신호
6	CTP_SDA 3.3V	CTP_데이터 싱글
7	CTP_SCL 3.3V	CTP_Clock 신호
8	NC	연결이 없어

9	LEDK	백라이트 카토드 입력 단말기의 전원 공급 장치
10	LEDK	백라이트 카토드 입력 단말기의 전원 공급 장치
11	NC	연결이 없어
12	LEDA	백라이트 안도 입력 단말기의 전원 공급 장치
13	LEDA	백라이트 안도 입력 단말기의 전원 공급 장치
14	LEDA	백라이트 안도 입력 단말기의 전원 공급 장치
15	NC	연결이 없어
16	GND	P오버 그라운드
17	MIPI_D0N	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
18	MIPI_D0P	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
19	GND	P오버 그라운드
20	MIPI_D1N	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
21	MIPI_D1P	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
22	GND	P오버 그라운드
23	MIPI_CLKN	초고속 인터페이스 클럭 차등 신호 입력/출력스핀
24	MIPI_CLKP	초고속 인터페이스 클럭 차등 신호 입력/출력스핀
25	GND	P오버 그라운드
26	MIPI_D2N	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
27	MIPI_D2P	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
28	GND	P오버 그라운드
29	MIPI_D3N	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
30	MIPI_D3P	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
31	GND	P오버 그라운드
32	NC	연결이 없어
33	NC	연결이 없어
34	재설정1.8V	핀을 다시 설정. 낮은 어느 핀을 설정하면 LSI를 초기화
35	VCC3.3V	부스터 회로 전원 공급
36	VCC3.3V	부스터 회로 전원 공급
37	VCC3.3V	부스터 회로 전원 공급
38	VCC3.3V	부스터 회로 전원 공급
39	IOVCC 1.8V	DC/DC 회로 전원 공급 장치
40	NC	연결이 없어

R안정성 테스트 항목

- 아니	테스트 항목	시험 상태	참고문서
1	고온 저장	+70°C / 96H	1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
2	낮은 온도 저장	-20°C / 96H
3	하이 템페, 작동	+60°C / 96H
4	낮은 온도, 작동	-10°C / 96H
5	고온/습기 저장	50°C x 90%RH /96H
6	열 충격과 추운 충격	정적 상태, -10°C (~30분) ~60°C (30분), 10회

제품 이미지

검색 키워드: tft 10.1",10.1LCD,10.1" LCD,10.1인치 LCD, LCD10.1,10.1TFT 디스플레이,10.1"TFT 디스플레이10.1인치 TFT 디스플레이, TFT 디스플레이10.1인치, TFT 디스플레이10.1"10.1인치 TFT LCD 디스플레이
