| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
TXW100041B0-CTP는 10.1인치 16:9 비율의 풀 컬러 TFT LCD 디스플레이 스크린으로 해상도는 1024 * 600, IPS 풀뷰 고화질 고 밝기 디스플레이 효과,-30+80 작업 온도 폭 넓은 온도 범위, 450cd/m2의 높은 밝기 표시
또한,TXW100041B0-CTP이 제품에는 높은 밝기 (450 cd/m2), 높은 콘트라스트 (800:1) 및 반등 방지 기능이 있습니다. 이러한 기능은 복잡한 조명 환경에서 이미지 표시를 향상시킵니다.다양한 조건에서 고객 제품의 시각적 경험을 향상.
이 제품은 자동차 내비게이션, 야외 햇빛 관측 장비, 산업 제어 장비, 의료 장비, 인간-기계 인터페이스 조작 패널 등 분야에서 널리 사용됩니다.
특징
| 항목 | 사양 |
| LCD 크기 | 101인치 ( diagonal) |
|
루멘도 |
450cd/m2 |
| 결의 |
1024*3RGB ((H) X600 ((V) |
| 표시 모드 | 일반적으로 흰색, 전파성 |
| 도트 피치 |
0.2175*0.2088mm |
| 활동 영역 |
222.72 ((H) *125.28 ((V)mm |
| 모듈 크기 (CTP와 함께) | 247.69*154.09*68mm |
|
LCM 드라이버 IC |
HX8282A11 |
|
LCM 인터페이스 |
LVDS 비트 인터페이스 |
|
Lcm 핀 n 카운트 |
60 |
| 방향 표시 (그레이 인버션) |
모든 시간 |
|
터치 스크린 구조 |
G+G |
|
터치 드라이버 IC |
GT9271 |
|
터치 인터페이스 |
IIC |
| 작동 온도 |
-20+70 |
| 저장 온도 |
-30+80 |
CTP 제품과 LVDS 인치 TFT그림
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| 습도 | RH | -- | 90 | % |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| TFT 오퍼레이션프레임 비율 | Hz | -- | 60 | -- | Hz | -- |
| DC/DC에 대한 공급 전압 | VDD | 3.0 | 3.3 | 3.6 | V | -- |
| TFT 게이트 ON 전압 | VGH | -- | 18 | -- | V | -- |
| TFT 게이트 오프 전압 | VGL | -- | -6 | -- | V | -- |
| TFT 일반 전압 | Vcom | -- | 4.4 | -- | V | -- |
| AVDD | AVDD | -- | 9.6 | -- | V | -- |
참고:
1VGH는 TFT 게이트 작동 전압입니다.
2. VGL는 TFT 게이트 작동 전압입니다. VGL 신호의 낮은 전압 수준은
Vcom과 같은 단계로 변동합니다.
3. Vcom는 크로스 스토크와 콘트라스트 비율 등으로 화면 품질을 최적화하기 위해 조정되어야합니다.
4값은 단지 참조 값입니다. 고객은 설정 값을 최적화 할 수 있습니다
다른 D-IC.
백라이트 단위 특성
백라이트 시스템은 흰색 42 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 16.8 | -- | 19.2 | V | - |
| 전류 | 난F | -- | 140 | - | mA | - |
| 밝기 (LCD+CTP) | Lv | TBD | -- | cd/m2 | - | |
| LED 수명 | 제1호 | -- | 30000 | -- | HR | 참고 1 |
참고:
LED의 수명시간은 모듈 밝기가 원래 밝기의 50%로 감소하면LLED의 수명시간은 작동하면 감소될 수 있습니다.L25mA/LED 이상입니다.
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분), 10회 |

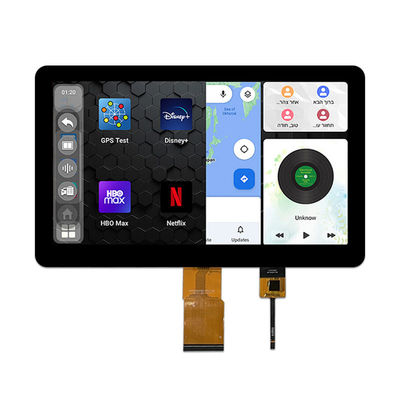

제품사진
