| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
7인치 IPS TFT LCD 디스플레이 JD9365DA 드라이버 MIPI 인터페이스 제품 소개
TXW700088K0-CTPTFT LCD 디스플레이는 용량 터치 스크린 (CTP) TFT LCD 모듈과 함께 7인치 초상화 모드이며 QVGA 해상도를 표시합니다.600*1024이 TFT LCD 모듈은JD9365DA그것은 MIPI 인터페이스를 지원합니다.18V이 모듈은 반등 표면 패널을 가지고 있으며 모든 관측 각도도 보입니다.
TXW700088K0-CTP디스플레이 제품은 고 밝기의 백라이트를 사용하며, 고 밝기의 편광기가 있으며, 표면 밝기는 800 NITS에 도달할 수 있으며, CTP 표면은 반짝이 방지입니다.이 제품은 햇빛에서 읽을 수 있도록이 LCD 모듈은 임베디드 시스템, 산업 장치, 보안 및 휴대용 장비에서 사용 될 수 있습니다.
특징:
| 제품: | 7인치 TFT LCD 디스플레이 |
| 결의: |
600*1024 |
| 관측 방향: | IPS 모든 관점 |
| 핀 번호: | 40 핀 |
| 표면 밝기: | 800 Cd/m2 |
| LED 수명: | 201000시간 |
| 터치 화면: | 용량 터치 패널 |
| 커버 유리 크기: | 사용자 정의 |
| 인터페이스: | MIPI |
|
기계적인 오프라인 크기: |
104.36*178.67*528 |
| 드라이버 IC: |
JD9365DA |
| 준수: | CE & FCC & RoHS 컴플라이언스 |
7인치 IPS TFT LCD 디스플레이JD9365DA드라이버 Mipi 인터페이스제품그림
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| 습도 | RH | -- | 90 | % |
백라이트 단위 특성
백라이트 시스템은 18개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 16.8 | -- | 19.2 | V | -- |
| 전류 | 난F | -- | 120 | -- | mA | -- |
| 밝기 (LCD+CTP) | Lv | -- | 800 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 20,000 | -- | HR | 참고 1 |
참고:
모듈 기능 설명
| 핀 번호 | 기호 | LCM 기능성 |
| 1 | GND | 전력 지각 |
| 2 | MIPI_D0+ | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 3 | MIPI_D0 | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 4 | GND | 전력 지각 |
| 5 | MIPI_D1+ | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 6 | MIPI_D1- | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 7 | GND | 전력 지각 |
| 8 | MIPI_CLK+ | 초고속 인터페이스 시계의 차차 신호 입력/출력 핀 |
| 9 | MIPI_CLK- | 초고속 인터페이스 시계의 차차 신호 입력/출력 핀 |
| 10 | GND | 전력 지각 |
| 11 | MIPI_D2+ | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 12 | MIPI_D2- | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 13 | GND | 전력 지각 |
| 14 | MIPI_D3+ | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 15 | MIPI_D3- | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 16~17 | GND | 전력 지각 |
| 18~19 | VCC 1.8V | I/O 회로 전원 공급 장치 |
| 20~23 | NC | NC |
| 24 | 재설정 | 핀을 다시 설정. 낮은 어느 핀을 설정하면 LSI를 초기화 |
| 25~26 | NC | NC |
| 27 | GND | 전력 지각 |
| 28~29 |
LEDK |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 30 | GND | 전력 지각 |
| 31 | NC | NC |
| 32~33 | GND | 전력 지각 |
| 34 | NC | NC |
| 35~36 |
LEDA |
백라이트 안도 입력 단말기의 전원 공급 장치 |
| 37 | GND | 전력 지각 |
| 38~39 | VDD 3.3V | DC/DC 회로 전원 공급 장치 |
| 40 | NC | NC |
CTPPIN번호설명:
| 핀 번호 | 기호 | CTP기능성 |
| 1 | CTP_VCC2.8V | 터치 패널 P오버공급2.8~3.3V |
| 2 | CTP_INT1.8V | 터치 패널 중단 출력 |
| 3 | CTP_RST1.8V | 터치 패널 재설정 |
| 4 | CTP_SCL1.8V | 터치 패널 I2C 시계 |
| 5 | CTP_SDA1.8V | 터치 패널 I2C 데이터 |
| 6 | GND | P오버 그라운드 |
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분), 10회 |

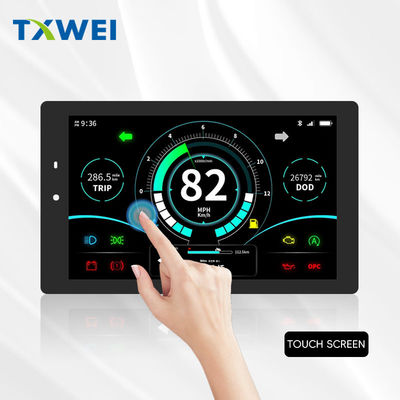

제품 이미지
TFT LCD 디스플레이 모듈 제조업체 - 400 개 이상의 TFT 표준 제품 라인업
티안 시안웨이중국에 본사를 둔 TFT LCD 디스플레이의 세계 유수의 제조업체입니다. SAEF는 0.96 "과 같은 크기의 중소에서 중소 크기의 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다.1.28인치, 1인치772", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6인치17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"그리고 32"TFT (활성 영역의 가로 크기) 등이 있습니다. 이 웹 사이트에는 200 개 이상의 TFT 표준 모델이 나열되어 있습니다.거의 모든 항목은 고객의 요구 사항을 충족하기 위해 표준 항목에서 파생되는 것이 허용됩니다..
검색 키워드: tft 7",7LCD,7" LCD,7인치 LCD, LCD7,7TFT 디스플레이,7"TFT 디스플레이7인치 TFT 디스플레이, TFT 디스플레이7인치, TFT 디스플레이7"7인치 TFT LCD 디스플레이,7이 화면,7인치 TFT 화면, TFT 화면7인치, TFT 화면7"7인치 TFT LCD 화면
