| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |

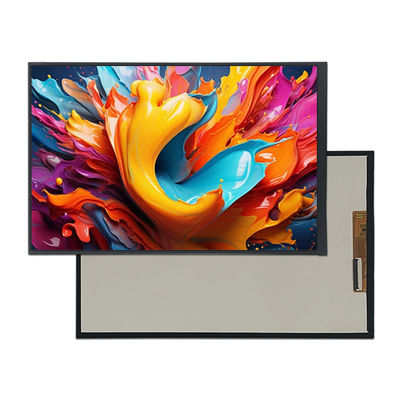

10.1인치 TFT LCD 디스플레이 광 온도 작동 800*1280 화면 MIPI 40 핀
제품 소개
TXW100035B2 TFT LCD 디스플레이는 800 * 1280 픽셀의 해상도로 10.1인치 IPS 풀뷰 화면이다. 이 산업용 TFT LCD 디스플레이 모듈은 MIPI 인터페이스를 지원한다.TFT 화면 TXW100035B2는 24V (전력 공급 전압) 에서 작동합니다.
TXW100035B2 터치 없는 디자인, 커스터마이징 가능한 터치 스크린, 옵션 IIC 및 USB 인터페이스. 이 TFT LCD 모듈 TXW100035B2의 밝기는 550cd/m2이다.TFT LCD 디스플레이 TXW100035B2의 품질 상태는 좋습니다.산업용 디스플레이로서이 제품은 장치 제어 패널, 모바일 결제 제품, 보안 액세스 제어 제품, 도구 및 미터와 같은 분야에서 널리 사용됩니다.의료 장비, 스마트 홈, 사물 인터넷, 가전제품
| 제품: | 101인치 TFT LCD 디스플레이 |
| 표면 밝기: | 550 Cd/m2 ((nits) |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 핀 번호: | 40pin |
| 결의: |
800*1280 |
| 인터페이스: | MIPI |
| 관측 방향: | IPS, 모든 관점 (85/85/85/85) |
| 액티브 영역: |
135.36 ((H) * 216.576 ((V)(mm) |
| 윤곽 Dim.: |
143*228.6*2.8(mm) |
| 터치 화면: | CTP 선택적 |
| 표시 색상: | 16.7 M |
|
LCM 드라이버 IC: |
JD9365DA |
|
백라이트 전압: |
24V |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | CE&FCC & RoHS 준수 |
특징
이 10.1인치 TFT 디스플레이는 색 활성 매트릭스 TFT LCD로 amorphous 실리콘 TFT (ThinFilm Transistors) 를 활성 스위칭 장치로 사용합니다.
이 PCAP TFT LCD 10.1인치 디스플레이는 커버 글래스로 설계되어 고객의 요구에 따라 사용자 정의 할 수 있습니다.
이 10.1인치 TFT 화면은 색상 범위를 50% 미니.
이 10.1인치 LCD TFT의 반응 시간은 Typ. 30ms, Max. 35ms입니다.
이 10.1인치 MIPI TFT는 -30도에서 +80도까지의 넓은 온도에서 작동합니다.
제품 도면
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 |
| 1 | NC | NC |
| 2 | VDD/3.3V | DC/DC 회로 전원 공급 장치 |
| 3 | VDD/3.3V | DC/DC 회로 전원 공급 장치 |
| 4 | GND | P오버 그라운드 |
| 5 | 재설정 | 핀을 다시 설정. 낮은 어느 핀을 설정하면 LSI를 초기화 |
| 6 | NC | NC |
| 7 | GND | P오버 그라운드 |
| 8 | MIPI_D0N | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 9 | MIPI_D0P | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 10 | GND | P오버 그라운드 |
| 11 | MIPI_D1N | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 12 | MIPI_D1P | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 13 | GND | P오버 그라운드 |
| 14 | MIPI_CLKN | MIPI-DSI CLOCK 차분 신호 입력 핀 |
| 15 | MIPI_CLKP | MIPI-DSI CLOCK 차분 신호 입력 핀 |
| 16 | GND | P오버 그라운드 |
| 17 | MIPI_D2N | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 18 | MIPI_D2P | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 19 | GND | P오버 그라운드 |
| 20 | MIPI_D3N | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 21 | MIPI_D3P | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 22 | GND | P오버 그라운드 |
| 23~24 | NC | NC |
| 25 | GND | P오버 그라운드 |
| 26~29 | NC | NC |
| 30 | GND | P오버 그라운드 |
| 31~32 |
LEDK |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 33~38 | NC | NC |
| 39~40 |
LEDA |
백라이트 안도 입력 단말기의 전원 공급 장치 |
광학적 특성
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분),50회 |
제품 이미지
TFT LCD 디스플레이 모듈 제조업체 - 300 개 이상의 TFT 표준 제품 라인업
티안 시안웨이 테크놀로지 (Tian Xianwei Technology) 는 중국을 중심으로 TFT LCD 디스플레이를 제조하는 세계적인 선두 업체입니다.티안 시안웨이는 크기가 0과 같은 크기의 중소형 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다..96"1.28인치, 1인치772", 2.4", 2.8", 3.2", 3.5", 4.3", 5", 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" 및 32" TFT (활성 영역의 직선 크기) 등이 웹 사이트에는 200 개 이상의 TFT 표준 모델이 나열되어 있으며, 또한 거의 모든 항목은 고객의 요구 사항을 충족시키기 위해 표준 항목에서 파생되는 것이 허용됩니다.
천안웨이 TFT 디스플레이는 표준 TFT-LCD 모듈, IPS TFT, 고 밝기 TFT LCD (태양 빛을 읽을 수 있는 디스플레이), 컨트롤 보드와 함께 TFT 패널을 포함한 산업 표준에 따라 자격을 갖추고 있습니다.막대기 타입 TFT, 광 온도 TFT LCD. 이 디스플레이에는 풍경 또는 초상화 모드가 포함됩니다.티안 시안웨이 TFT LCD 디스플레이는 다양한 해상도와 터치 스크린 옵션으로 저항 및 프로젝션 용량 (PCAP 터치 스크린) 기술로 제공됩니다.우리의 많은 TFT 디스플레이 모듈은 MCU, RGB, TTL, LVDS 및 MIPI DSI를 포함하여 하나 이상의 인터페이스를 사용할 수 있습니다.천안웨이 TFT 모듈은 산업 제어 등 여러 응용 프로그램에 적합합니다.커피 머신, 의료 장비, POS 시스템, 자동화, GPS 네비게이터, 백화품, 에너지 제어, 통신, 의료 장비 등
