7인치 TFT LCD 디스플레이 800*1280 밝기 350cd/m2 보안 액세스 제어 디스플레이 패널

상품

7인치 TFT LCD 디스플레이 800*1280 밝기 350cd/m2 보안 액세스 제어 디스플레이 패널

MOQ:	negotiate
가격:	negotiate
표준 포장:	cardboard
배송 기간:	16
결제 방법:	L/C TT D/P
공급 능력:	10000pcs

상세 정보

제품 설명

상세 정보

Place of Origin

Guangdong,China

브랜드 이름

TXWEI

CE ROHS FCC

Model Number

TXW700081S0-MT

기계적 외형 크기(W*H*T):

104.5 ((W) *171.5 ((H) *4.43 ((T)

루멘스 도:

350 cd/m2

화소 피치 (W*H):

0.11775(H) *0.11775(V)

Lcm 인터페이스:

MIPI는 조화시킵니다

화소의 수:

800*3RGB ((H) X1280 ((V)

LCM 드라이버 IC:

ILI9881C

강조하다:

800*1280 7인치 TFT LCD 디스플레이

7인치 TFT LCD 디스플레이판

보안 접근 제어 디스플레이 패널

제품 설명

제품 설명:

천안웨이 TXW700081S0-MT 터치 스크린 유리 표면 처리는 항균, 방수, 항 지문, 항 반사 및 항 반사와 같은 여러 가지 기능 옵션이 있습니다.우리는 고객의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다. 커버 유리 크기는 고객의 응용 프로그램에 따라 사용자 정의 될 수 있습니다. 먼지 예방을 달성하기 위해, 우리는 유리 뒷면의 단계에 3M VHB를 적용합니다.사용자의 장치에 먼지가 완전히 들어가는 것을 막을 수 있습니다.이 제품의 설계에서 우리는 또한 반 정적 처리 수행. 접촉 전극적 테스트를 통해,다른 응용 옵션은 제품이 맨손으로 또는 플라스틱 장갑을 착용하더라도 완벽한 촉각 효과를 가질 수 있다는 것입니다..

티안시안웨이 TXW700081S0-MT는 현재 350 니트 밝기로 고객들에게 사용되고 있습니다.우리는 사용자 정의 밝기와 해상도를 지원하여 다양한 환경에서 사용자의 요구를 충족시킵니다.보안 액세스 제어, 어린이 교육, 모바일 결제, 산업 제어, 기기, 의료 장비, 스마트 홈, 사물 인터넷,가전제품등등

제품 간략성

1LCD 크기: 7 ′′ TFT
2해상도: 800*1280
3관점: 자유, 모든 관점
4커프라인 차원: 104.5 (W) * 171.5 (H) * 4.43 (T) mm
5LCM 인터페이스 타입: MIPI

6CTP 인터페이스 타입: I2C
7온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
8터치 패널: 용량 터치 스크린 (CTP)

사양

항목	내용	UNIT
LCD 타입	7.0· TFT-LCD, 송신기
윤곽 차원	104.5 ((W) 171.5 ((H) 4.43 ((T)	mm
활동 영역	94.2 ((H) * 150.72 ((V)	mm
시야 방향	모든 관점	---
색상 표시	16.7M
점 수	800*1280	점
도트 피치 (H × V)	0.11775 ((H) *0.11775 ((V)	mm
아시 타입	COG+FPC+BL+CTP	---
백라이트	흰색 LED 백라이트	-
인터페이스	MIPI 인터페이스
Lcm 핀 n 카운트	31	핀

제품 도면

모듈 기능 설명

핀 번호	기호	LCM기능성
1-3	LEDA AA0DDBDB15~DB0 DB15~DB0	백라이트 안도 입력 단말기의 전원 공급 장치
4	NC	NC
5-8	LEDK	백라이트 카토드 입력 단말기의 전원 공급 장치
9	GND	P오버 그라운드
10	GND	P오버 그라운드
11	MIPI_D2+	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
12	MIPI_D2-	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
13	GND	P오버 그라운드
14	MIPI_D1+	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
15	MIPI_D1-	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
16	GND	P오버 그라운드
17	MIPI_CLK+	저전압 차차 시계 신호의 양극성
18	MIPI_CLK-	저전압 차차 시계 신호의 음극성
19	GND	전력 지각
20	MIPI_D0+	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
21	MIPI_D0	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
22	GND	P오버 그라운드
23	MIPI_D3+	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
24	MIPI_D3-	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
25	GND	P오버 그라운드
26	TE	MPU 인터페이스에 TE (Tearing 효과) 핀을 제공합니다
27	재설정	핀을 다시 설정. 낮은 어느 핀을 설정하면 LSI를 초기화
28	신분	아이디 판독 PIN
29	VDDIO/1.8V	I/O 회로 전원 공급 장치
30-31	VDD/3.3V	DC/DC 회로 전원 공급 장치

CTPPIN번호설명:

핀 번호	기호	CTP기능성
1	CTP_VDD3.3V	DC/DC 회로 전원 공급 장치
2	CTP_SCL3.3V	터치 패널 I2C 시계
3	CTP_SDA3.3V	터치 패널 I2C 데이터
4	CTP_INT3.3V	터치 패널 중단 출력
5	CTP_RST3.3V	터치 패널 재설정
6	GND	P오버 그라운드

A비솔루트M엑시엄R발산

특징	기호	미네	맥스	단위
LCM 작동 온도	T_OPR	- 20	+70	°C
LCM 저장 온도	T_STG	-30	+80	°C
TP 작동 온도 및 습도 (20% ~ 90%RH)	T_OPR	- 20	+70	°C
TP SS저장 온도 및 습도 (20% ~ 90%RH)	T_STG	-30	+80	°C
습도	RH	--	90	%

R안정성 테스트 항목

- 아니	테스트 항목	시험 상태	참고문서
1	고온 저장	+80°C / 96H	1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
2	낮은 온도 저장	-30°C / 96H
3	하이 템페, 작동	+70°C / 96H
4	낮은 온도, 작동	-20°C / 96H
5	고온/습기 저장	50°C x 90%RH /96H
6	열 충격과 추운 충격	정적 상태, -20°C (~30분) ~60°C (30분), 10회

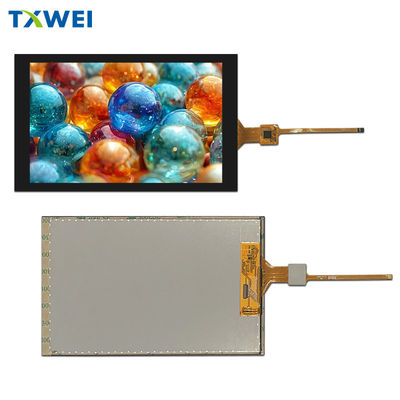

제품 이미지

공장 시설 및 인증서

7인치 TFT LCD 디스플레이 800*1280 밝기 350cd/m2 보안 액세스 제어 디스플레이 패널 4
