| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
7.0" TFT 800x1280, TFT LCD 7.0인치 설명
TXW700081S0 TFT LCD 모듈은 7인치 대각선 크기의 초상화 모드 HD 800x1280 IPS 무료 뷰 풀 컬러 디스플레이입니다. 터치 스크린을 장착할지 여부를 선택할 수 있습니다.이 모듈은 MIPI 인터페이스를 지원합니다.TXW700081S0 모델의 모듈 크기는 99.65 (폭) x 160.85 (길이) x 2.4 ( 두께) mm이며, 유효 면적은 94.2 x 150.72 mm입니다.
| 제품: | 7인치 TFT LCD 터치 | 결의: | 800x1280 점 |
|---|---|---|---|
| 드라이버 IC: | ILI9881C 또는 동등한 | 터치 화면: | 촉각 없이, PCAP 선택 |
| 커버 유리 크기: | 사용자 정의 | 관측 방향: | 80/80/80/80) |
| 윤곽 Dim.: |
99.65*160.85*24mm |
액티브 영역: |
94.2 ((H) * 150.72 ((V)nm |
| 인터페이스: | MIPI (개인화) | 연결: | FPC 커넥터 타입 |
| 핀 번호: | 31 핀 (개인화) | 표면 밝기: |
400~550Cd/m2 (nits) |
| 공급 전압: | 15 V (TYP 값) | 백라이트 타입: | 흰색 LED |
| LED 수명: | 301000시간 | 준수: | CE&FCC & RoHS 준수 |
7.0" TFT 800x1280, TFT LCD 7.0 인치 그림
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 |
| 1 |
LEDA |
백라이트 안도 입력 단말기의 전원 공급 장치 |
| 2 |
LEDA |
백라이트 안도 입력 단말기의 전원 공급 장치 |
| 3 |
LEDA |
백라이트 안도 입력 단말기의 전원 공급 장치 |
| 4 | NC | 연결이 없어 |
| 5 |
LEDK |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 6 |
LEDK |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 7 |
LEDK |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 8 |
LEDK |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 9 | GND | P오버 그라운드 |
| 10 | GND | P오버 그라운드 |
| 11 | MIPI_D2+ | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 12 | MIPI_D2- | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 13 | GND | P오버 그라운드 |
| 14 | MIPI_D1+ | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 15 | MIPI_D1- | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 16 | GND | P오버 그라운드 |
| 17 | MIPI_CLK+ | 초고속 인터페이스 클럭 차등 신호 입력/출력스핀 |
| 18 | MIPI_CLK- | 초고속 인터페이스 클럭 차등 신호 입력/출력스핀 |
| 19 | GND | P오버 그라운드 |
| 20 | MIPI_D0+ | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 21 | MIPI_D0 | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 22 | GND | P오버 그라운드 |
| 23 | MIPI_D3+ | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 24 | MIPI_D3- | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 25 | GND | P오버 그라운드 |
| 26 | TE | MPU 인터페이스에 TE (Tearing 효과) 핀을 제공합니다 |
| 27 | 재설정 | 핀을 다시 설정. 낮은 어느 핀을 설정하면 LSI를 초기화 |
| 28 | 신분 | 연결이 없어 |
| 29 | VDDIO/1.8V | I/O 회로 전원 공급 장치 |
| 30 | VDD/3.3V | DC/DC 회로 전원 공급 장치 |
| 31 | VDD/3.3V | DC/DC 회로 전원 공급 장치 |
백라이트 단위 특성
백라이트 시스템은 20 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 14 | 16 | V | - | |
| 전류 | 난F | -- | 80 | - | mA | - |
| 밝기 (LCD와 함께) | Lv | 360 | -- | cd/m2 | - | |
| LED 수명 | 제1호 | - 젠장 | 30,000 | -- | HR | 참고 1 |
참고:
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분), 10회 |

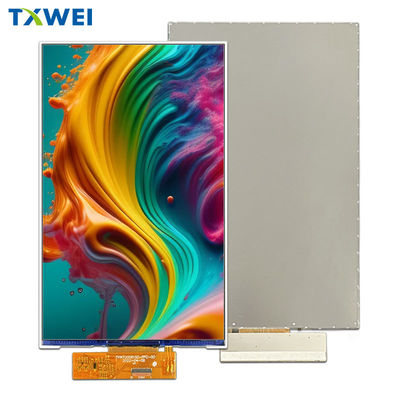

7.0" TFT 800x1280, TFT LCD 7.0 인치 제품 이미지
공장 완전 자동화 장비
