모델 번호:TXW700028N0
특징
| 항목 | 사양 |
| LCD 크기 | 70.0 인치 (횡단선) |
| 드라이버 요소 | a-Si TFT 액티브 매트릭스 |
| 결의 |
1024*3RGB ((H) X600 ((V) |
| 표시 모드 | 일반적으로 흰색, 전파 |
| 도트 피치 |
0.1506*0.1432mm |
| 활동 영역 |
154.21 ((H) * 85.92 ((V) mm |
| 모듈 크기 |
164.9*100*3.5mm |
| 표면 처리 | 반등 |
| 색상 배열 | RGB 스트립 |
|
LCM 드라이버 IC |
HX8282A11 |
|
백라이트 전류 |
200~280mA |
|
루멘도 |
800cd/m2 |

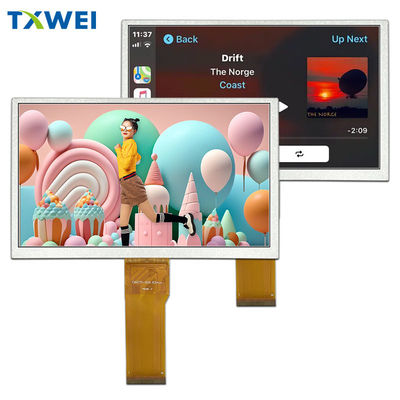

7" TFT 1024x600 점 제품 도면
모듈 기능 설명
| 핀 번호 | 기호 | LCM설명 |
| 1 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
| 2 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
| 3 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 4 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 5 | GND |
전력 지상 |
| 6 | VCOM | 일반 전압 |
| 7 | DVDD |
디지털 회로 전력 3.3V |
| 8 | MODE |
DE/SYNC 모드 선택 MODE=H:DE 모드;MODE=L:SYNC 모드 |
| 9 | DE | RGB I/F 모드 1의 데이터 활성화 신호 |
| 10 | VS | 수직 동기화 RGB I/F 신호 |
| 11 | HS | 수평 동기화 RGB I/F 신호 |
| 12~19 | B7~B0 | 8비트 데이터 버스 파란색 데이터 표시 |
| 20~27 | G7~G0 | 8비트 데이터 버스 녹색 데이터 표시 |
| 28~35 | R7~R0 | 8비트 데이터 버스는 빨간색 데이터를 표시합니다. |
| 36 | GND | 전력 지상 |
| 37 | DCLK | RGB I/F의 픽셀 시계 신호 |
| 38 | GND | 전력 지상 |
| 39 | L/R |
왼쪽 / 오른쪽 선택 |
| 40 | U/D |
위/아래 선택 |
| 41 | VGH | 포트 ON 전압 |
| 42 | VGL | 포트 오프 전압 |
| 43 | AVDD | 아날로그 회로 전력 |
| 44 | 재설정 |
글로벌 예약 |
| 45 | NC |
연결이 안 돼 |
| 46 | VCOM | 일반 전압 |
| 47 | DITHB |
디터링 함수. 디터링 함수. DITHER = H: 내부 디터링 함수를 활성화합니다. |
| 48 | GND | 전력 지상 |
| 49 | NC |
연결이 안 돼 |
| 50 | NC |
연결이 안 돼 |
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| 습도 | RH | 10 | 90 | % |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| TFT 오퍼레이션프레임 비율 | Hz | -- | 60 | -- | Hz | |
| DC/DC에 대한 공급 전압 | VDD | 3.0 | 3.3 | 3.6 | V | |
| TFT 게이트 ON 전압 | VGH | 17 | 18 | 19 | V | 참고 2 |
| TFT 게이트 오프 전압 | VGL | - 6개5 | -6 | - 5번5 | V | 참고 2 |
|
TFT 일반 전압 |
Vcom | 3.0 | 3.15 | 3.3 | V | 참고 1 |
| AVDD | AVDD | 8.9 | 9.0 | 9.1 | V | 참고 3 |
참고: 플리커 값을 최적화하기 위해 다른 조건에 따라 VCOM 값을 조정해야 합니다.
참고: VGH 및 VGL는 TFT 게이트의 작동 전압입니다.
참고: 대조를 조정하고 색을 더 크고 어두운 색으로 만들고 색을 더 작고 밝은 색으로 만듭니다.
백라이트 단위 특성
백라이트 시스템은 30개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 8.8 | -- | 10 | V | - |
| 전류 | 난F | -- | 200 | -- | mA | - |
| 밝기 (LCD+CTP) | Lv | -- | 650 | -- | cd/m2 | - |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
참고:
LED의 수명시간은 모듈 밝기가 원래 밝기의 50%로 감소하면LLED의 수명시간은 작동하면 감소될 수 있습니다.L25mA/LED 이상
신뢰성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 60°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분),50회 |
